Montage Des Wandregler - Roth AuraModul EX 8 kW E Montage- Und Bedienungsanleitung

Montage
Montage des
Wandreglers
Bohrschablone mit Klebeband an der Wand fixie-
3. Bohrschablone von der Wand lösen, Dübel in
die Löcher einschlagen, Schrauben eindrehen
(Abstand von Untergrund zu Schraubenkopf
etwa 10 mm).
HINWEIS
Das im Lieferumfang enthaltene
Wandbefestigungsmaterial setzt
festes Mauerwerk voraus.
VORSICHT
Sicherstellen, dass Schrauben fest im
Untergrund sitzen.
4. Rechte und linke Befestigungsschraube der
Gehäuseabdeckung des Heizungs- und Wärme-
pumpenreglers lösen.
5. Gehäuseabdeckung abheben und an sicherer
Stelle ablegen.
6. Heizungs- und Wärmepumpenregler in die
Schrauben an der Wand vollständig einhängen.
Schrauben fest anziehen.
7. Falls die elektrische Installation nicht im unmit-
telbaren Anschluss erfolgt: Gehäuseabdeckung
aufsetzen und seitliche Befestigungsschrauben
anziehen.

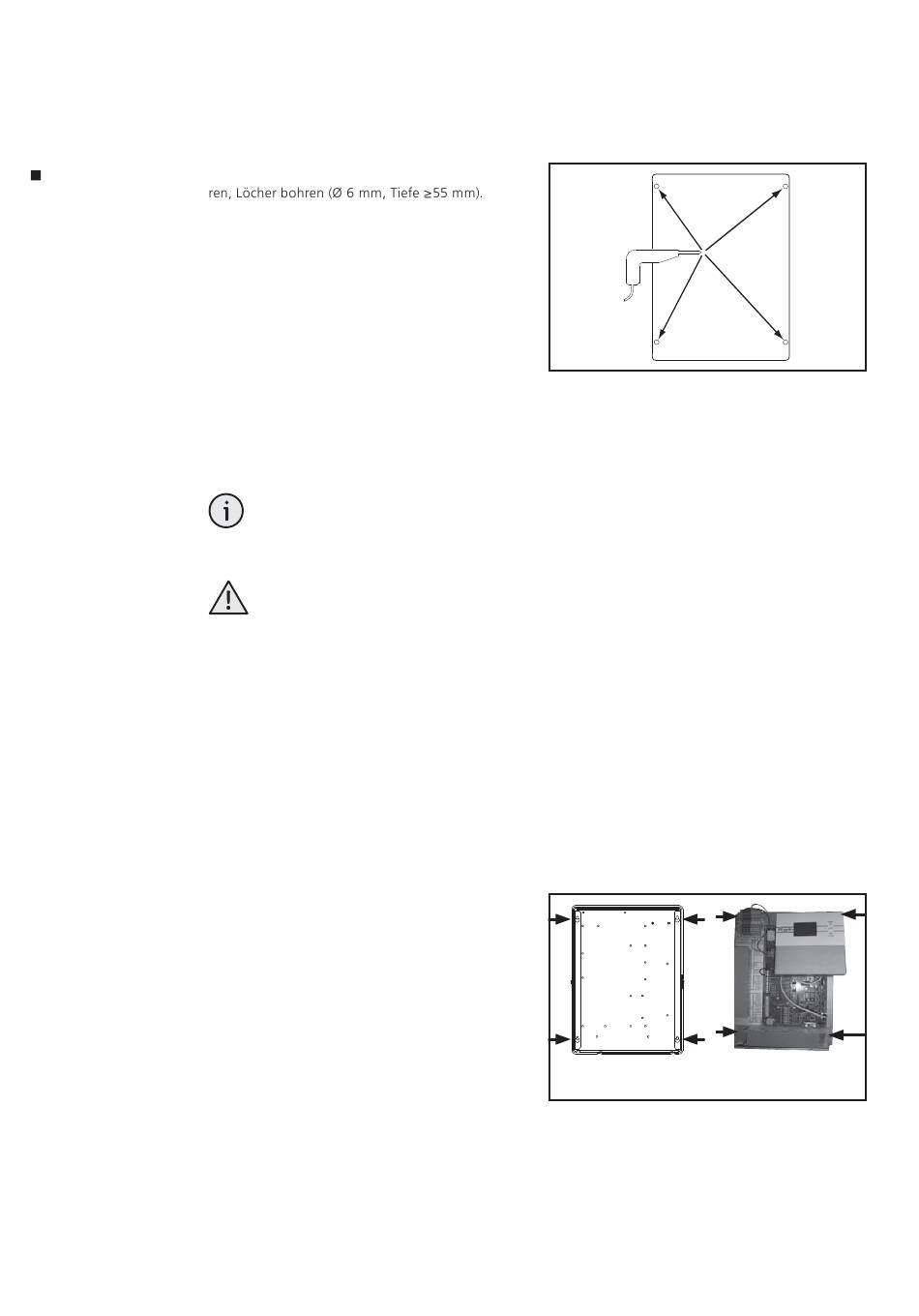

1 Rückansicht
2 Vorderansicht
1
8
2
