Elektrische Anschlussarbeiten
1
2
3
9. Gehäuseabdeckung aufsetzen und seitliche
Befestigungsschrauben anziehen.
VORSICHT
Alle Leitungen, die Sie am Heizungs-
und Wärmepumpenregler anschlie-
ßen, außerhalb des Heizungs- und
Wärmepumpenreglers in einem
Kabelkanal führen (zur Zugentlastung
nötig; bauseits zu stellen).

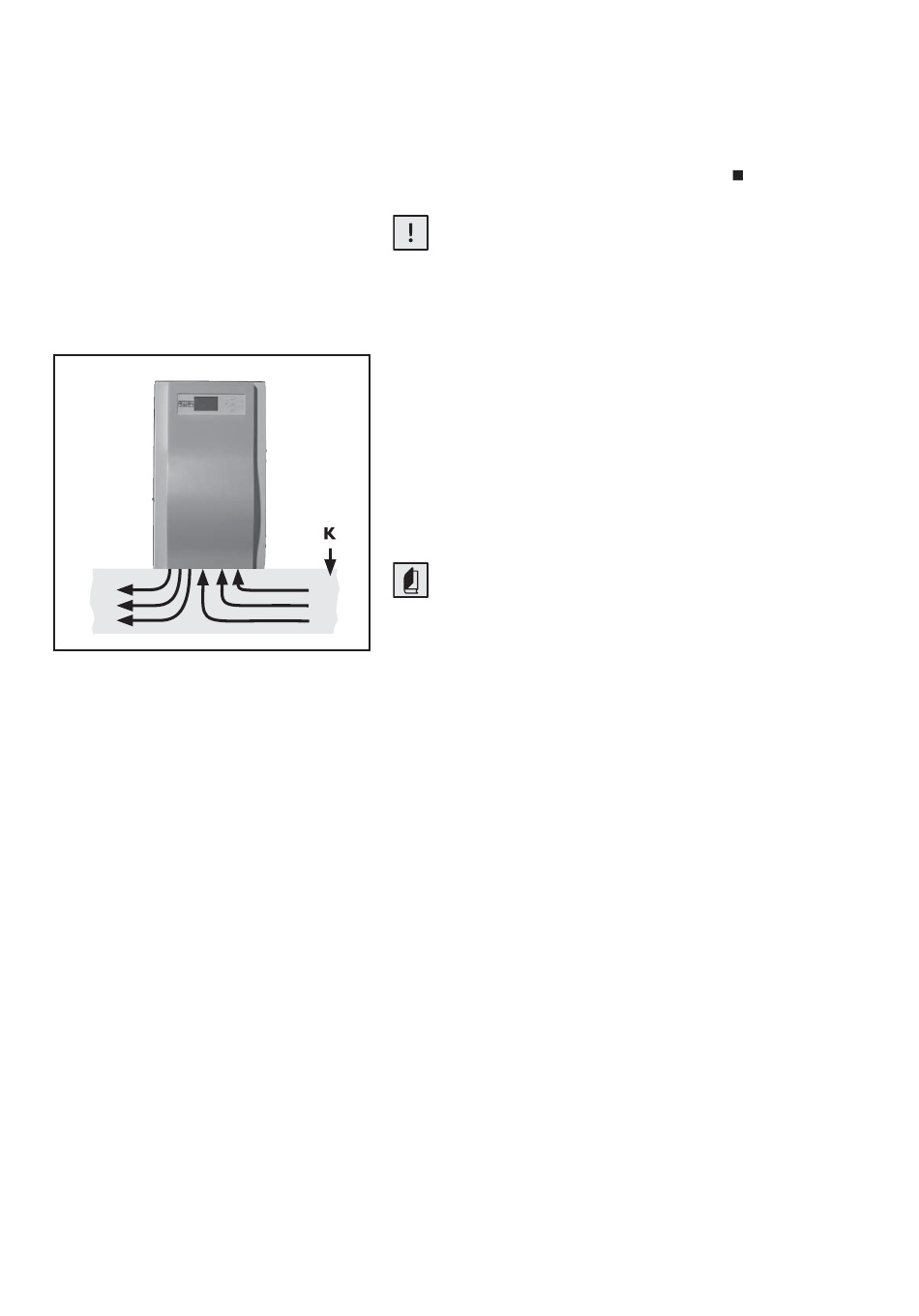

1 230 V Steuerleitung (von Buchse X1 zur Wärme-
pumpe)
2 Fühlerleitung (von Buchse X5 zur Wärmepumpe)
3 weitere 230 V Ausgänge (z. B. Umwälzpum-
pen, Mischer)
4 Fühlerzuleitungen (extern)
5 weitere 230 V Eingänge (z. B. EVU-Sperre)
6 1~/N/PE/230 V Spannungsversorgung (zum
Klemmenblock); Kabelquerschnitt max. 2,5 mm
interne Sicherung AT
K Kabelkanal
Installationsanweisungen hierzu in
4
der Montage- und Bedienungsanlei-
5
tung ihrer Wärmepumpe.
6
11
Installation des
Wandreglers
²
,
