6.2

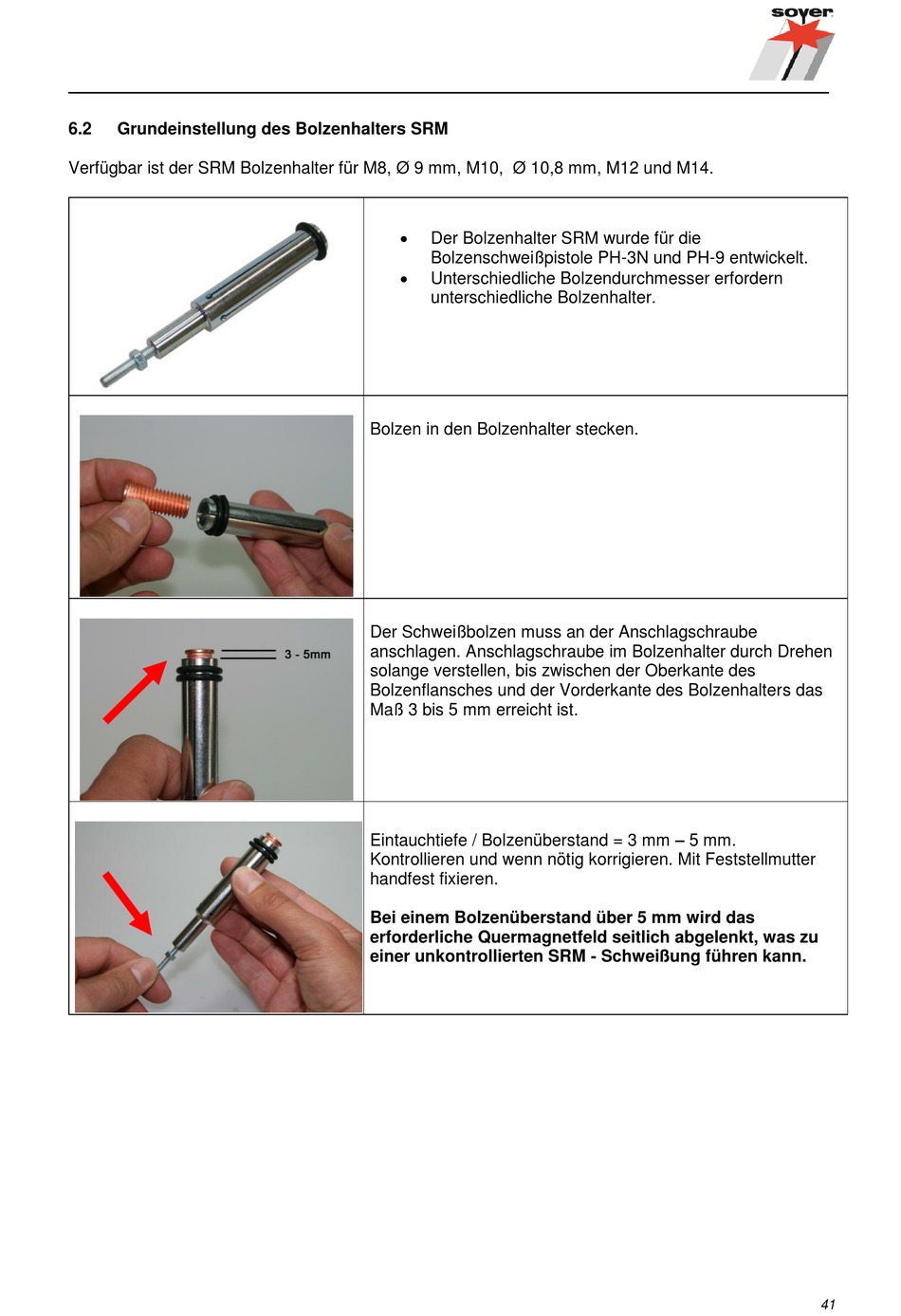

Grundeinstellung des Bolzenhalters SRM
Verfügbar ist der SRM Bolzenhalter für M8, Ø 9 mm, M10, Ø 10,8 mm, M12 und M14.
Der Bolzenhalter SRM wurde für die
Bolzenschweißpistole PH-3N und PH-9 entwickelt.
Unterschiedliche Bolzendurchmesser erfordern
unterschiedliche Bolzenhalter.
Bolzen in den Bolzenhalter stecken.
Der Schweißbolzen muss an der Anschlagschraube
anschlagen. Anschlagschraube im Bolzenhalter durch Drehen
solange verstellen, bis zwischen der Oberkante des
Bolzenflansches und der Vorderkante des Bolzenhalters das
Maß 3 bis 5 mm erreicht ist.
Eintauchtiefe / Bolzenüberstand = 3 mm – 5 mm.
Kontrollieren und wenn nötig korrigieren. Mit Feststellmutter
handfest fixieren.
Bei einem Bolzenüberstand über 5 mm wird das
erforderliche Quermagnetfeld seitlich abgelenkt, was zu
einer unkontrollierten SRM - Schweißung führen kann.
41
