1.1 Allgemeine Beschreibung

µC 2 ist die neue und kompakte elektronische Steuerung von CAREL in der Größe eines einfachen
Thermostaten für die Regelung von Kaltwassersätzen und Wärmepumpen: Luft/Luft-, Luft/Wasser-,
Wasser/Wasser- und Kondensatorlüftereinheiten.
1.1.1 Hauptfunktionen und Merkmale
• Regelung der Wassertemperatur am Verdampferein- und -auslass;
• Abtausteuerung nach Zeit und/oder Temperatur/Druck;
• Lüfterdrehzahlregelung;
• vollständiges Alarmmanagement;
• serieller Anschluss für Überwachung und Fernwartung;
• Ausschluss des Wassertanks.
- Treiberfunktion
• Steuerung des elektronischen Expansionsventils.
1.1.2 Gesteuerte Stellantriebe
• Verdichter;
• Kondensatorlüfter;
• Zyklusumkehrventil;
• Wasserumlaufpumpen für Verdampfer und/oder Kondensator und Zuluftventilator (Luft-Luft-Einheiten);
• Frostschutzheizung;
• Alarmmeldevorrichtung.
1.1.3 Programmierung
Alle Geräteparameter können sowohl über die Fronttasten als auch per
• Hardwareschlüssel und
• über die serielle Leitung programmiert werden.

1.2 Bedienteil

1.2.1 Display
Das Display besteht aus 3 Ziffern mit Dezimalpunkt und bietet einen Messbereich von -99.9 bis 99.9.
Außerhalb dieses Bereichs wird der Wert automatisch ohne Dezimalstelle angezeigt (jedoch immer mit
Dezimalstelle geregelt).
Im Normalbetrieb entspricht der angezeigte Wert der Fühlertemperatur B1, d.h. der Wassertemperatur
am Verdampfereinlass (in den Wasserkühlsystemen) oder der Lufttemperatur in den
Direktexpansionseinheiten.

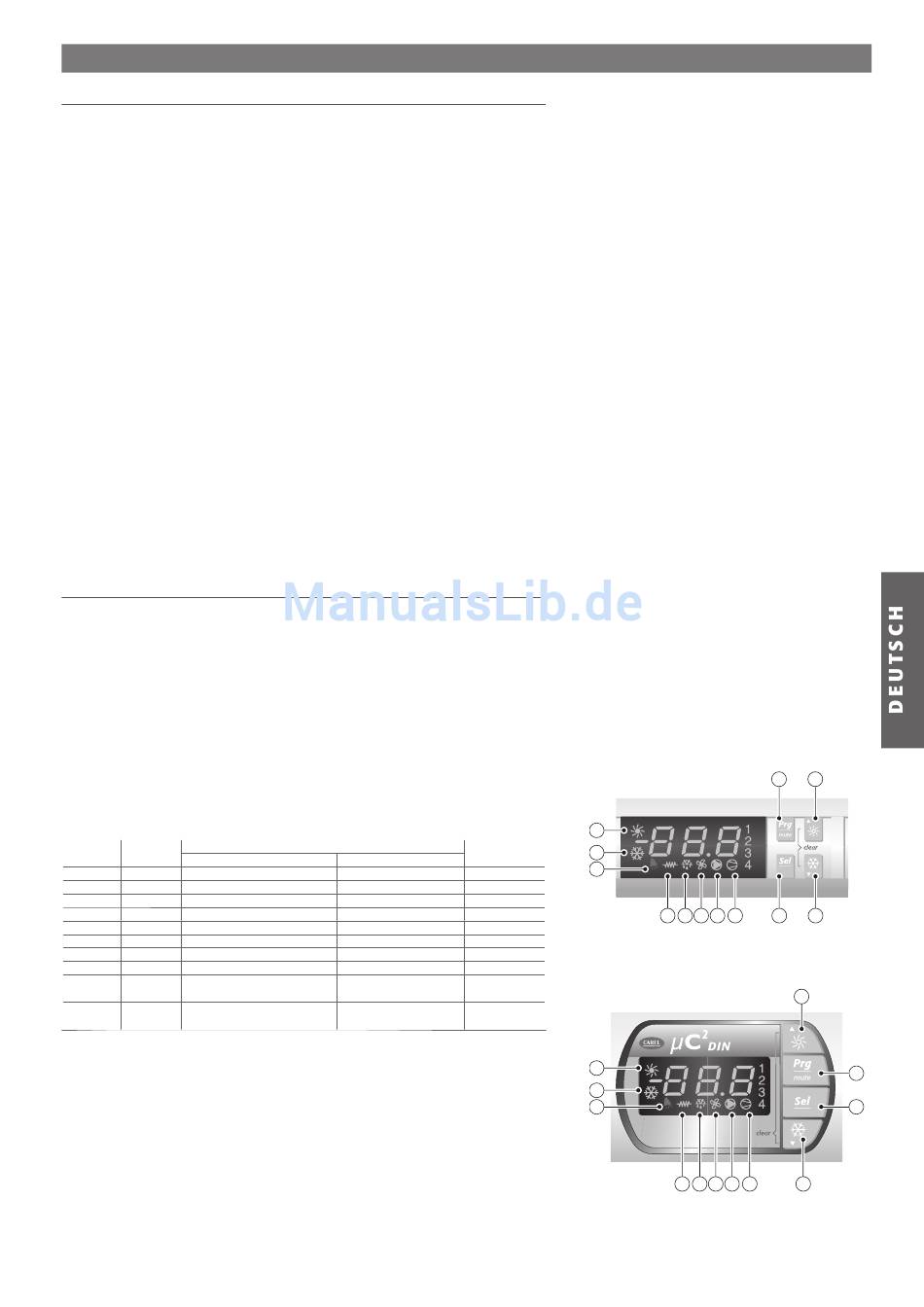

Die Abbildungen 1.a (Frontmontage und DIN-Norm-Montage) stellen die Symbole auf Display und Tasten
samt Erklärung dar.
1.2.2 Display-Symbole
Display mit 3 Ziffern von grüner Farbe (plus Vorzeichen und Dezimalpunkt), bernsteinfarbene
Piktogramme mit rotem Alarmsymbol.
Symbol Farbe Bedeutung
Leuchtende LED
1; 2 Bernstein Verdichter 1 und/oder 2 EIN
1; 3 Bernstein Verdichter 3 und/oder 4 EIN
A Bernstein Mind. ein Verdichter EIN
B Bernstein Pumpe/Zuluftventilator EIN
C Bernstein Kondensatorlüfter EIN
D Bernstein Abtauung aktiviert
E Bernstein Elektroheizung EIN
F Rot Alarm aktiv
G Bernstein Wärmepumpen-Modus (P6=0)
H Bernstein Kaltwassersatz-Modus (P6=0)
µC 2 - +030220733 - rel. 1.0 - 27.07.2006
1. EINFÜHRUNG
Kältekreislauf
Blinkende LED
Einschaltanforderung 1
Einschaltanforderung 2
1/2
Einschaltanforderung 1/2
1/2
Abtauanforderung 1/2
1/2
1/2
Anforderung Wärmepumpen- 1/2
Modus (P6=0)
Anforderung Kaltwassersatz- 1/2
Modus (P6=0)
Tab. 1.a
H
G
F
E D C B A
H
G
F
E D C B
Abb. 1.a
7
I J
L K
J
I
L
A K
