Verbindungskabellänge
Fundamente, Abstützungen
!
18

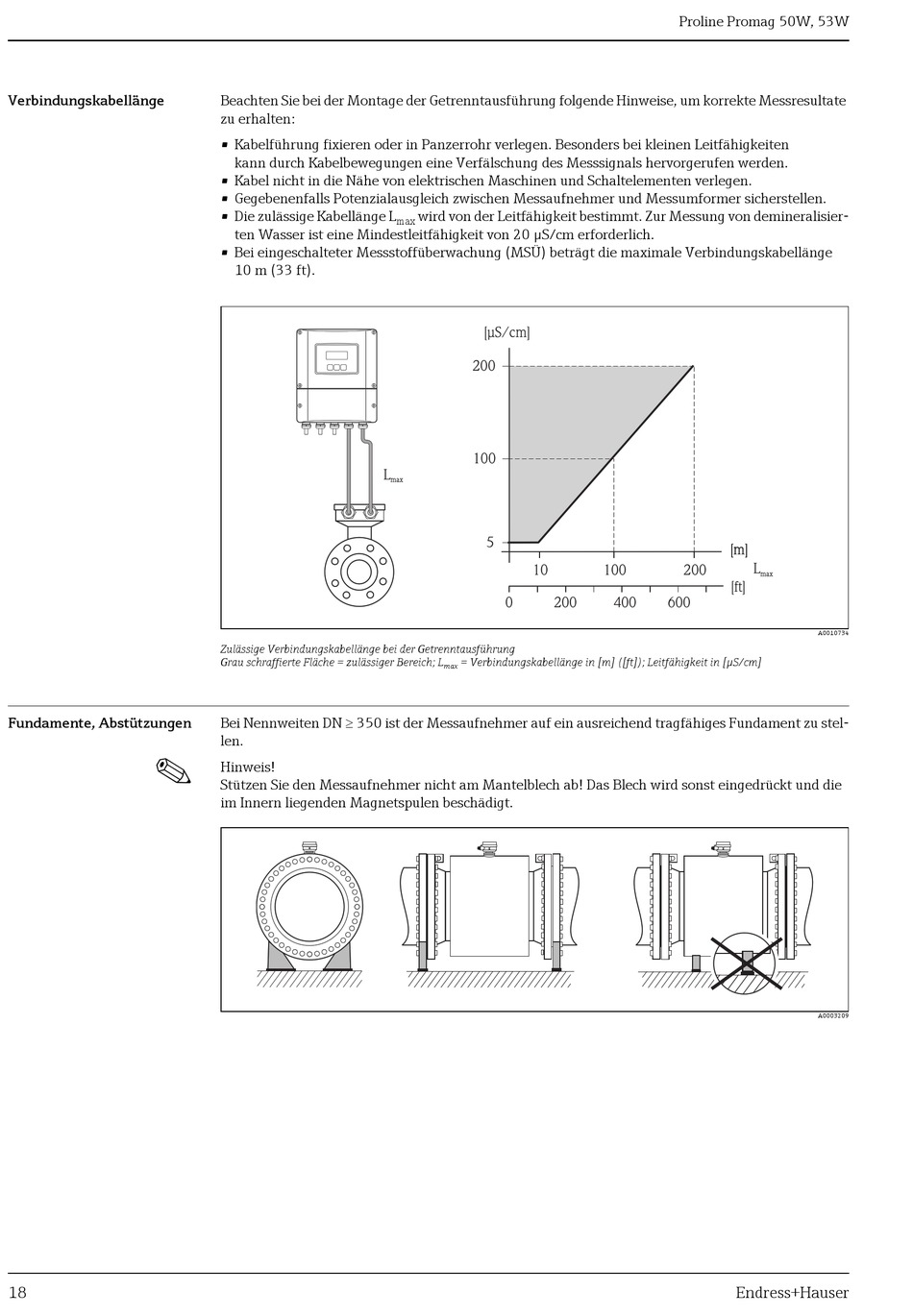

Beachten Sie bei der Montage der Getrenntausführung folgende Hinweise, um korrekte Messresultate
zu erhalten:
• Kabelführung fixieren oder in Panzerrohr verlegen. Besonders bei kleinen Leitfähigkeiten
kann durch Kabelbewegungen eine Verfälschung des Messsignals hervorgerufen werden.
• Kabel nicht in die Nähe von elektrischen Maschinen und Schaltelementen verlegen.
• Gegebenenfalls Potenzialausgleich zwischen Messaufnehmer und Messumformer sicherstellen.
• Die zulässige Kabellänge L
ten Wasser ist eine Mindestleitfähigkeit von 20 μS/cm erforderlich.
• Bei eingeschalteter Messstoffüberwachung (MSÜ) beträgt die maximale Verbindungskabellänge
10 m (33 ft).
L
max
Zulässige Verbindungskabellänge bei der Getrenntausführung
Grau schraffierte Fläche = zulässiger Bereich; L
Bei Nennweiten DN  350 ist der Messaufnehmer auf ein ausreichend tragfähiges Fundament zu stel-
len.
Hinweis!
Stützen Sie den Messaufnehmer nicht am Mantelblech ab! Das Blech wird sonst eingedrückt und die
im Innern liegenden Magnetspulen beschädigt.
wird von der Leitfähigkeit bestimmt. Zur Messung von demineralisier-
max
[µS/cm]
200
100
5
10
0 200
= Verbindungskabellänge in [m] ([ft]); Leitfähigkeit in [μS/cm]
max
Proline Promag 50W, 53W
[m] [m]
L
100 200
max
[ft]
400 600
Endress+Hauser
A0010734
A0003209
