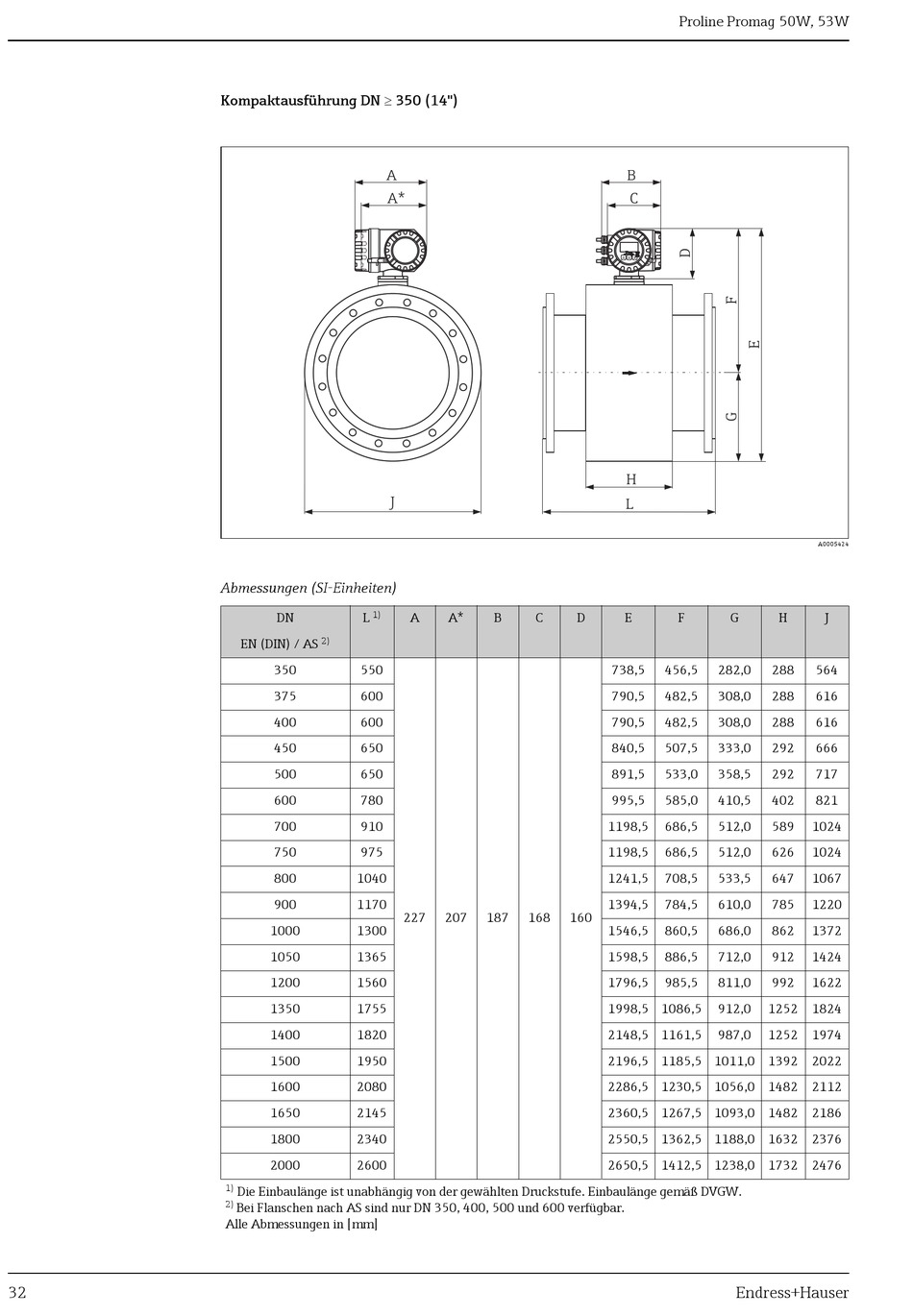

Kompaktausführung DN  350 (14")
A
A*
J
Abmessungen (SI-Einheiten)
DN L 1)
2)
EN (DIN) / AS
350 550
375 600
400 600
450 650
500 650
600 780
700 910
750 975
800 1040
900 1170
1000 1300
1050 1365
1200 1560
1350 1755
1400 1820
1500 1950
1600 2080
1650 2145
1800 2340
2000 2600
1) Die Einbaulänge ist unabhängig von der gewählten Druckstufe. Einbaulänge gemäß DVGW.
2) Bei Flanschen nach AS sind nur DN 350, 400, 500 und 600 verfügbar.
Alle Abmessungen in [mm]
A A* B C
227 207 187 168 160
Proline Promag 50W, 53W
B
C
Esc
- + E
H
L
D E F G
738,5 456,5 282,0
790,5 482,5 308,0
790,5 482,5 308,0
840,5 507,5 333,0
891,5 533,0 358,5
995,5 585,0 410,5
1198,5 686,5 512,0
1198,5 686,5 512,0
1241,5 708,5 533,5
1394,5 784,5 610,0
1546,5 860,5 686,0
1598,5 886,5 712,0
1796,5 985,5 811,0
1998,5 1086,5 912,0
2148,5 1161,5 987,0
2196,5 1185,5 1011,0 1392
2286,5 1230,5 1056,0 1482
2360,5 1267,5 1093,0 1482
2550,5 1362,5 1188,0 1632
2650,5 1412,5 1238,0 1732
Endress+Hauser
A0005424
H J
288 564
288 616
288 616
292 666
292 717
402 821
589 1024
626 1024
647 1067
785 1220
862 1372
912 1424
992 1622
1252 1824
1252 1974
2022
2112
2186
2376
2476
