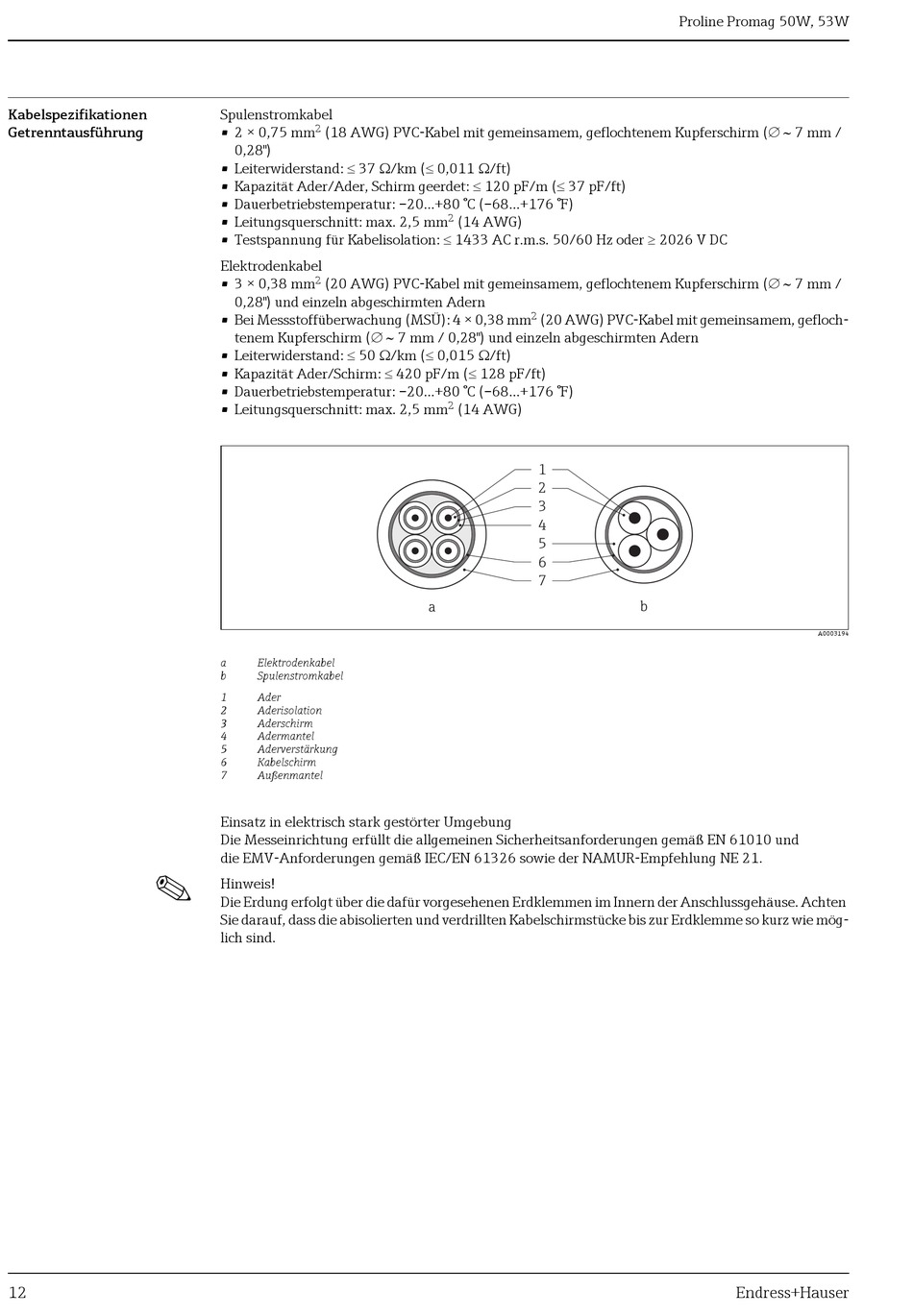

Kabelspezifikationen Getrenntausführung - Endress+Hauser Proline Promag 50W Technische Information

Kabelspezifikationen
Getrenntausführung
!
12
Spulenstromkabel
2 (18 AWG) PVC-Kabel mit gemeinsamem, geflochtenem Kupferschirm (  7 mm /
• 2 × 0,75 mm
0,28")
• Leiterwiderstand: 37 /km (0,011 /ft)
• Kapazität Ader/Ader, Schirm geerdet: 120 pF/m (37 pF/ft)
• Dauerbetriebstemperatur: –20...+80 °C (–68...+176 °F)
• Leitungsquerschnitt: max. 2,5 mm
• Testspannung für Kabelisolation: 1433 AC r.m.s. 50/60 Hz oder 2026 V DC
Elektrodenkabel
2 (20 AWG) PVC-Kabel mit gemeinsamem, geflochtenem Kupferschirm (  7 mm /
• 3 × 0,38 mm
0,28") und einzeln abgeschirmten Adern
• Bei Messstoffüberwachung (MSÜ): 4 × 0,38 mm
tenem Kupferschirm (  7 mm / 0,28") und einzeln abgeschirmten Adern
• Leiterwiderstand: 50 /km (0,015 /ft)
• Kapazität Ader/Schirm: 420 pF/m (128 pF/ft)
• Dauerbetriebstemperatur: –20...+80 °C (–68...+176 °F)
• Leitungsquerschnitt: max. 2,5 mm
a Elektrodenkabel
b Spulenstromkabel
1 Ader
2 Aderisolation
3 Aderschirm
4 Adermantel
5 Aderverstärkung
6 Kabelschirm
7 Außenmantel
Einsatz in elektrisch stark gestörter Umgebung
Die Messeinrichtung erfüllt die allgemeinen Sicherheitsanforderungen gemäß EN 61010 und
die EMV-Anforderungen gemäß IEC/EN 61326 sowie der NAMUR-Empfehlung NE 21.
Hinweis!
Die Erdung erfolgt über die dafür vorgesehenen Erdklemmen im Innern der Anschlussgehäuse. Achten
Sie darauf, dass die abisolierten und verdrillten Kabelschirmstücke bis zur Erdklemme so kurz wie mög-
lich sind.
2
(14 AWG)
2
(20 AWG) PVC-Kabel mit gemeinsamem, gefloch-
2
(14 AWG)
1
2
3
4
5
6
7
a
Proline Promag 50W, 53W
b
Endress+Hauser
A0003194
