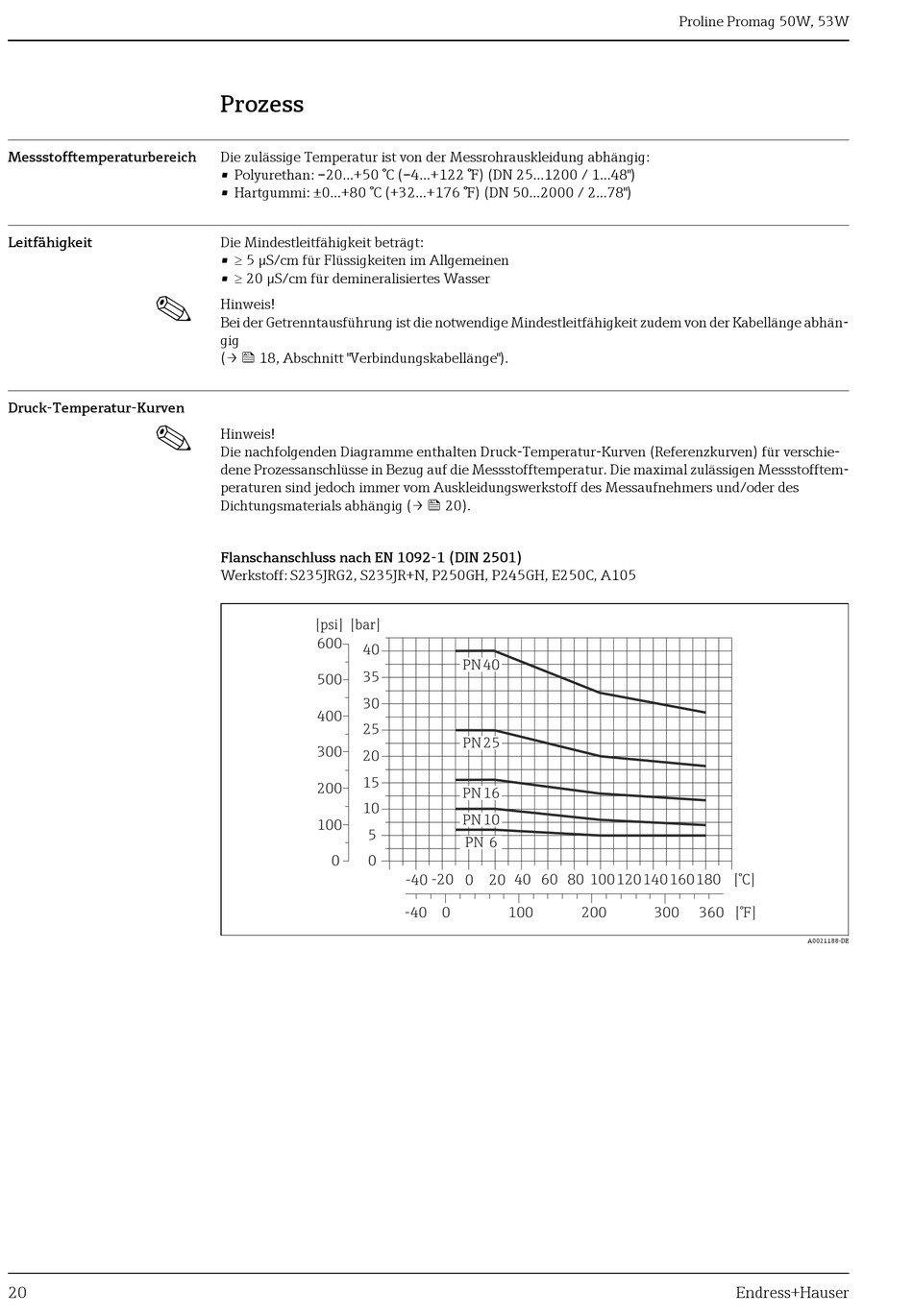

Messstofftemperaturbereich
Leitfähigkeit
!
Druck-Temperatur-Kurven
!
20
Prozess
Die zulässige Temperatur ist von der Messrohrauskleidung abhängig:
• Polyurethan: –20...+50 °C (–4...+122 °F) (DN 25...1200 / 1...48")
• Hartgummi: ±0...+80 °C (+32...+176 °F) (DN 50...2000 / 2...78")
Die Mindestleitfähigkeit beträgt:
• 5 μS/cm für Flüssigkeiten im Allgemeinen
• 20 μS/cm für demineralisiertes Wasser
Hinweis!
Bei der Getrenntausführung ist die notwendige Mindestleitfähigkeit zudem von der Kabellänge abhän-
gig
(→ 18, Abschnitt "Verbindungskabellänge").
Hinweis!
Die nachfolgenden Diagramme enthalten Druck-Temperatur-Kurven (Referenzkurven) für verschie-
dene Prozessanschlüsse in Bezug auf die Messstofftemperatur. Die maximal zulässigen Messstofftem-
peraturen sind jedoch immer vom Auskleidungswerkstoff des Messaufnehmers und/oder des
Dichtungsmaterials abhängig (→ 20).
Flanschanschluss nach EN 1092-1 (DIN 2501)
Werkstoff: S235JRG2, S235JR+N, P250GH, P245GH, E250C, A105
[psi]
[bar]
600
40
35
500
30
400
25
300
20
15
200
10
100
5
0
0
PN 40
PN 25
PN 16
PN 10
PN 6
-40 -20 0 20 40 60 80 100120140160180 [°C]
-40
0
100
Proline Promag 50W, 53W
200
300
360 [°F]
Endress+Hauser
A0021188-DE
