Elektrischer Anschluss
Getrenntausführung

Potenzialausgleich

!
10
c

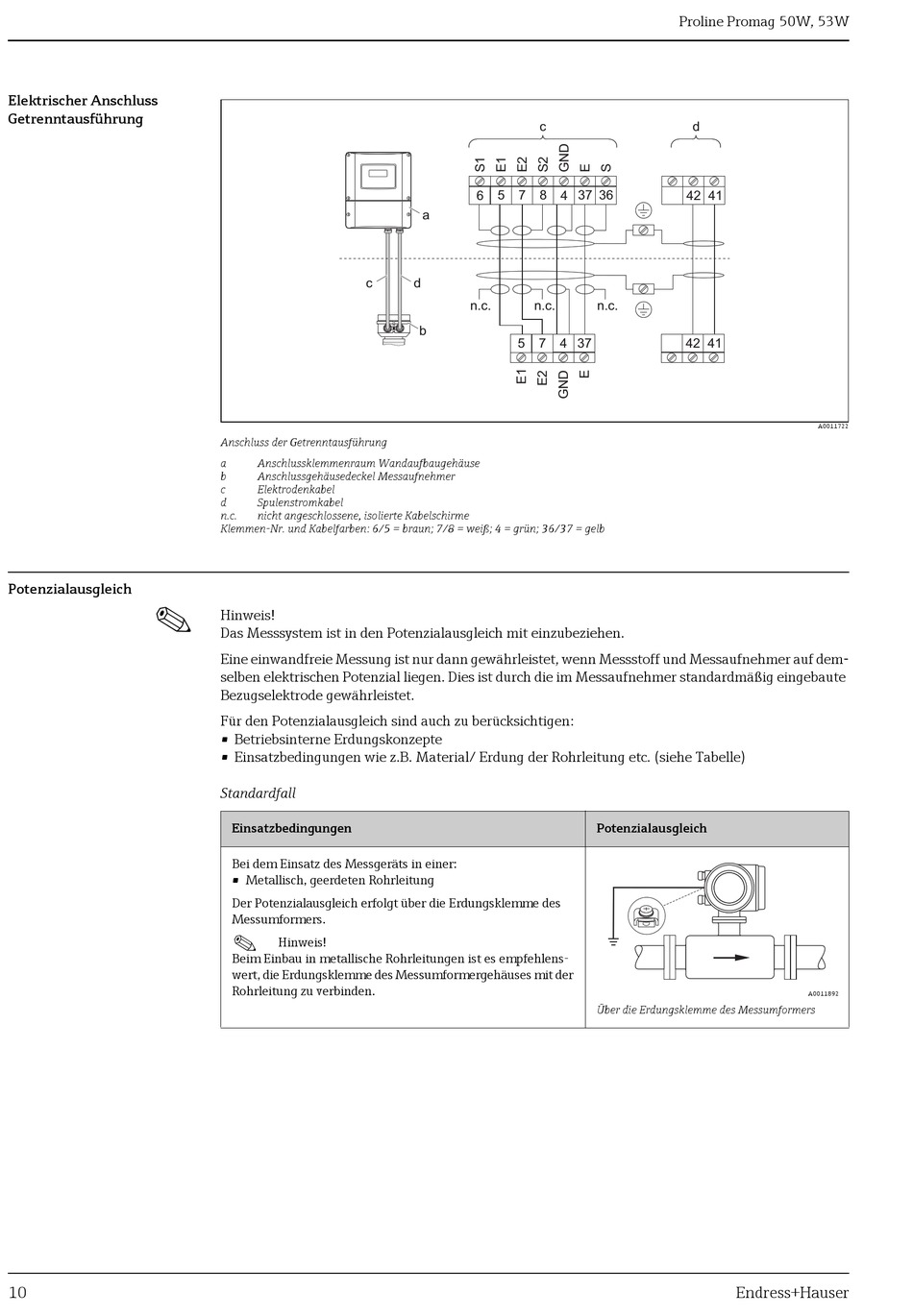

Anschluss der Getrenntausführung
a Anschlussklemmenraum Wandaufbaugehäuse
b Anschlussgehäusedeckel Messaufnehmer
c Elektrodenkabel
d Spulenstromkabel
n.c. nicht angeschlossene, isolierte Kabelschirme
Klemmen-Nr. und Kabelfarben: 6/5 = braun; 7/8 = weiß; 4 = grün; 36/37 = gelb
Hinweis!
Das Messsystem ist in den Potenzialausgleich mit einzubeziehen.
Eine einwandfreie Messung ist nur dann gewährleistet, wenn Messstoff und Messaufnehmer auf dem-
selben elektrischen Potenzial liegen. Dies ist durch die im Messaufnehmer standardmäßig eingebaute
Bezugselektrode gewährleistet.
Für den Potenzialausgleich sind auch zu berücksichtigen:
• Betriebsinterne Erdungskonzepte
• Einsatzbedingungen wie z.B. Material/ Erdung der Rohrleitung etc. (siehe Tabelle)
Standardfall
Einsatzbedingungen
Bei dem Einsatz des Messgeräts in einer:
• Metallisch, geerdeten Rohrleitung
Der Potenzialausgleich erfolgt über die Erdungsklemme des
Messumformers.
!
Hinweis!
Beim Einbau in metallische Rohrleitungen ist es empfehlens-
wert, die Erdungsklemme des Messumformergehäuses mit der
Rohrleitung zu verbinden.
c
6 5 7 8 4 37 36
a
d
n.c. n.c.
b
5 4 37
7
Proline Promag 50W, 53W
d
42 41
n.c.
42 41
Potenzialausgleich
Über die Erdungsklemme des Messumformers
