Ein- und Auslaufstrecken
16

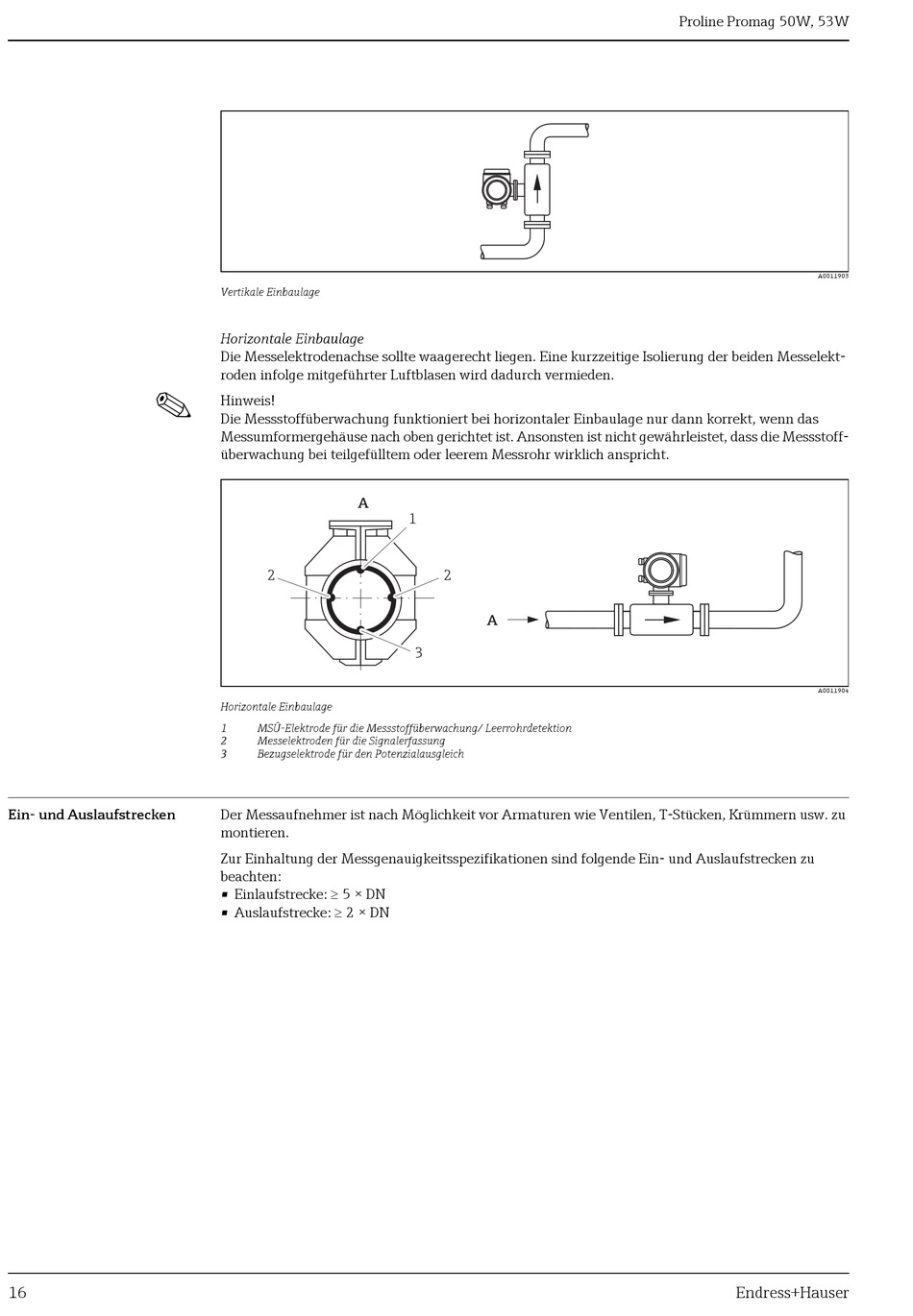

Vertikale Einbaulage
Horizontale Einbaulage
Die Messelektrodenachse sollte waagerecht liegen. Eine kurzzeitige Isolierung der beiden Messelekt-
roden infolge mitgeführter Luftblasen wird dadurch vermieden.
Hinweis!
Die Messstoffüberwachung funktioniert bei horizontaler Einbaulage nur dann korrekt, wenn das
Messumformergehäuse nach oben gerichtet ist. Ansonsten ist nicht gewährleistet, dass die Messstoff-
überwachung bei teilgefülltem oder leerem Messrohr wirklich anspricht.
A
2
Horizontale Einbaulage
1
MSÜ-Elektrode für die Messstoffüberwachung/ Leerrohrdetektion
2
Messelektroden für die Signalerfassung
3
Bezugselektrode für den Potenzialausgleich
Der Messaufnehmer ist nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Krümmern usw. zu
montieren.
Zur Einhaltung der Messgenauigkeitsspezifikationen sind folgende Ein- und Auslaufstrecken zu
beachten:
• Einlaufstrecke: 5 × DN
• Auslaufstrecke: 2 × DN
1
2
A
3
Proline Promag 50W, 53W
A0011903
A0011904
