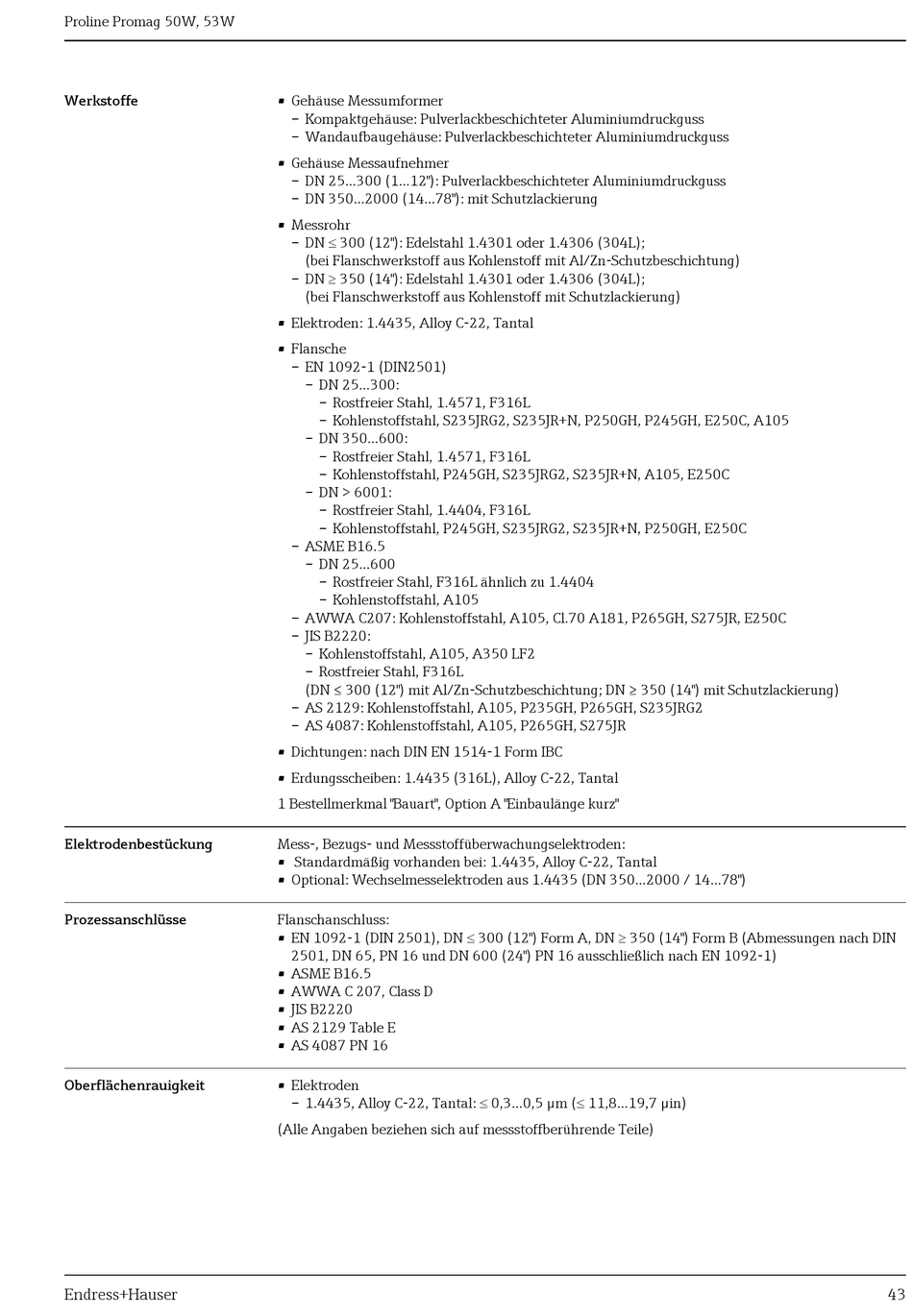

Proline Promag 50W, 53W
Werkstoffe
Elektrodenbestückung
Prozessanschlüsse
Oberflächenrauigkeit
Endress+Hauser
• Gehäuse Messumformer
– Kompaktgehäuse: Pulverlackbeschichteter Aluminiumdruckguss
– Wandaufbaugehäuse: Pulverlackbeschichteter Aluminiumdruckguss
• Gehäuse Messaufnehmer
– DN 25...300 (1...12"): Pulverlackbeschichteter Aluminiumdruckguss
– DN 350...2000 (14...78"): mit Schutzlackierung
• Messrohr
– DN 300 (12"): Edelstahl 1.4301 oder 1.4306 (304L);
(bei Flanschwerkstoff aus Kohlenstoff mit Al/Zn-Schutzbeschichtung)
– DN 350 (14"): Edelstahl 1.4301 oder 1.4306 (304L);
(bei Flanschwerkstoff aus Kohlenstoff mit Schutzlackierung)
• Elektroden: 1.4435, Alloy C-22, Tantal
• Flansche
– EN 1092-1 (DIN2501)
– DN 25...300:
– Rostfreier Stahl, 1.4571, F316L
– Kohlenstoffstahl, S235JRG2, S235JR+N, P250GH, P245GH, E250C, A105
– DN 350...600:
– Rostfreier Stahl, 1.4571, F316L
– Kohlenstoffstahl, P245GH, S235JRG2, S235JR+N, A105, E250C
– DN > 6001:
– Rostfreier Stahl, 1.4404, F316L
– Kohlenstoffstahl, P245GH, S235JRG2, S235JR+N, P250GH, E250C
– ASME B16.5
– DN 25...600
– Rostfreier Stahl, F316L ähnlich zu 1.4404
– Kohlenstoffstahl, A105
– AWWA C207: Kohlenstoffstahl, A105, Cl.70 A181, P265GH, S275JR, E250C
– JIS B2220:
– Kohlenstoffstahl, A105, A350 LF2
– Rostfreier Stahl, F316L
(DN ≤ 300 (12") mit Al/Zn-Schutzbeschichtung; DN ≥ 350 (14") mit Schutzlackierung)
– AS 2129: Kohlenstoffstahl, A105, P235GH, P265GH, S235JRG2
– AS 4087: Kohlenstoffstahl, A105, P265GH, S275JR
• Dichtungen: nach DIN EN 1514-1 Form IBC
• Erdungsscheiben: 1.4435 (316L), Alloy C-22, Tantal
1 Bestellmerkmal "Bauart", Option A "Einbaulänge kurz"
Mess-, Bezugs- und Messstoffüberwachungselektroden:
• Standardmäßig vorhanden bei: 1.4435, Alloy C-22, Tantal
• Optional: Wechselmesselektroden aus 1.4435 (DN 350...2000 / 14...78")
Flanschanschluss:
• EN 1092-1 (DIN 2501), DN 300 (12") Form A, DN 350 (14") Form B (Abmessungen nach DIN
2501, DN 65, PN 16 und DN 600 (24") PN 16 ausschließlich nach EN 1092-1)
• ASME B16.5
• AWWA C 207, Class D
• JIS B2220
• AS 2129 Table E
• AS 4087 PN 16
• Elektroden
– 1.4435, Alloy C-22, Tantal: 0,3...0,5 μm (11,8...19,7 μin)
(Alle Angaben beziehen sich auf messstoffberührende Teile)
