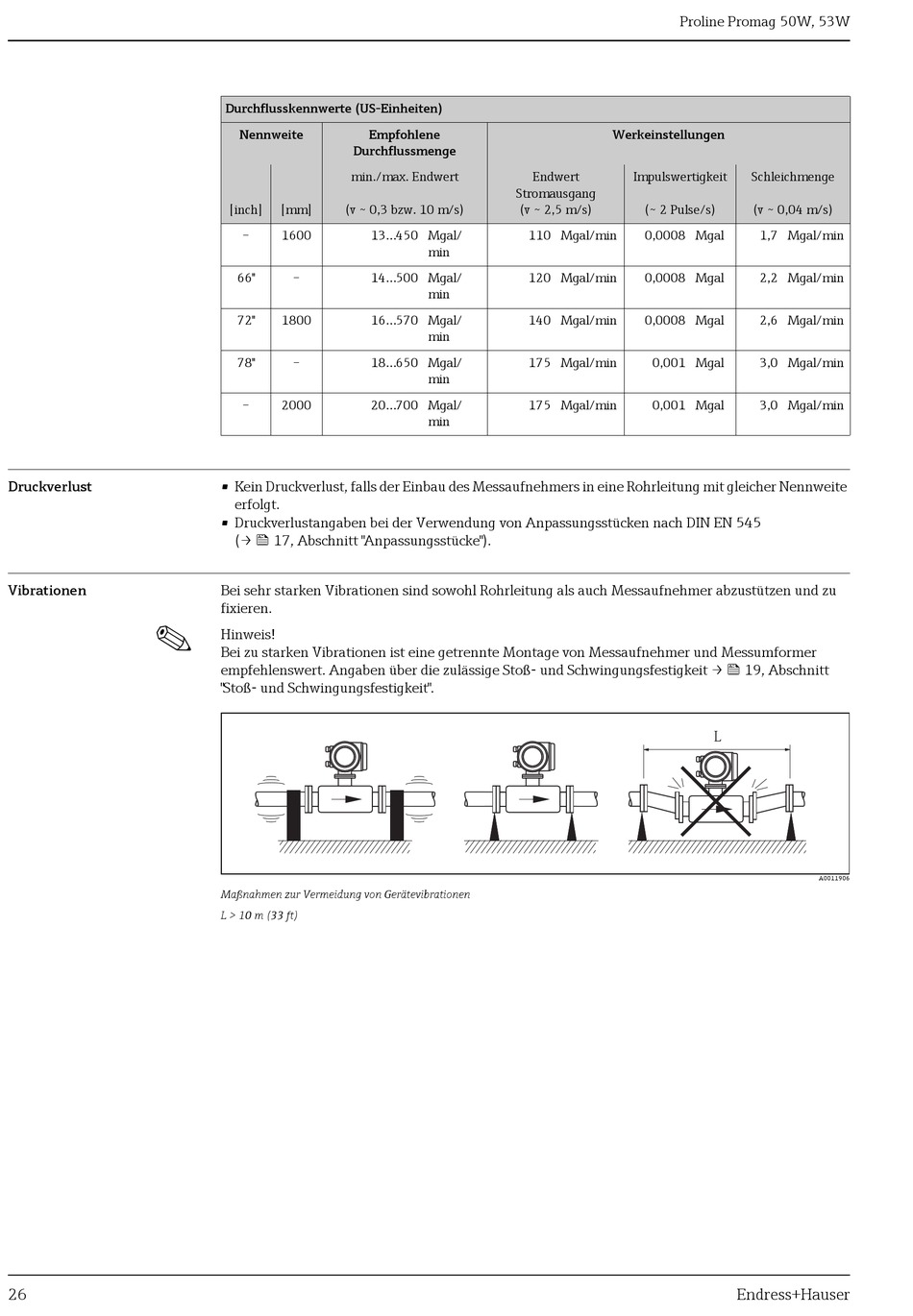

Druckverlust; Vibrationen - Endress+Hauser Proline Promag 50W Technische Information

Druckverlust

Vibrationen

!
26
Durchflusskennwerte (US-Einheiten)
Nennweite Empfohlene
Durchflussmenge
min./max. Endwert
[inch] [mm] (v ~ 0,3 bzw. 10 m/s)
– 1600 13...450 Mgal/
66" – 14...500 Mgal/
72" 1800 16...570 Mgal/
78" – 18...650 Mgal/
– 2000 20...700 Mgal/
• Kein Druckverlust, falls der Einbau des Messaufnehmers in eine Rohrleitung mit gleicher Nennweite
erfolgt.
• Druckverlustangaben bei der Verwendung von Anpassungsstücken nach DIN EN 545
(→  17, Abschnitt "Anpassungsstücke").
Bei sehr starken Vibrationen sind sowohl Rohrleitung als auch Messaufnehmer abzustützen und zu
fixieren.
Hinweis!
Bei zu starken Vibrationen ist eine getrennte Montage von Messaufnehmer und Messumformer
empfehlenswert. Angaben über die zulässige Stoß- und Schwingungsfestigkeit →  19, Abschnitt
"Stoß- und Schwingungsfestigkeit".
Maßnahmen zur Vermeidung von Gerätevibrationen
L > 10 m (33 ft)
Endwert
Stromausgang
(v ~ 2,5 m/s)
110 Mgal/min
min
120 Mgal/min
min
140 Mgal/min
min
175 Mgal/min
min
175 Mgal/min
min
Proline Promag 50W, 53W
Werkeinstellungen
Impulswertigkeit Schleichmenge
(~ 2 Pulse/s) (v ~ 0,04 m/s)
0,0008 Mgal 1,7 Mgal/min
0,0008 Mgal 2,2 Mgal/min
0,0008 Mgal 2,6 Mgal/min
0,001 Mgal 3,0 Mgal/min
0,001 Mgal 3,0 Mgal/min
