Endress+Hauser Proline Promag 50W Technische Information Seite 36

36

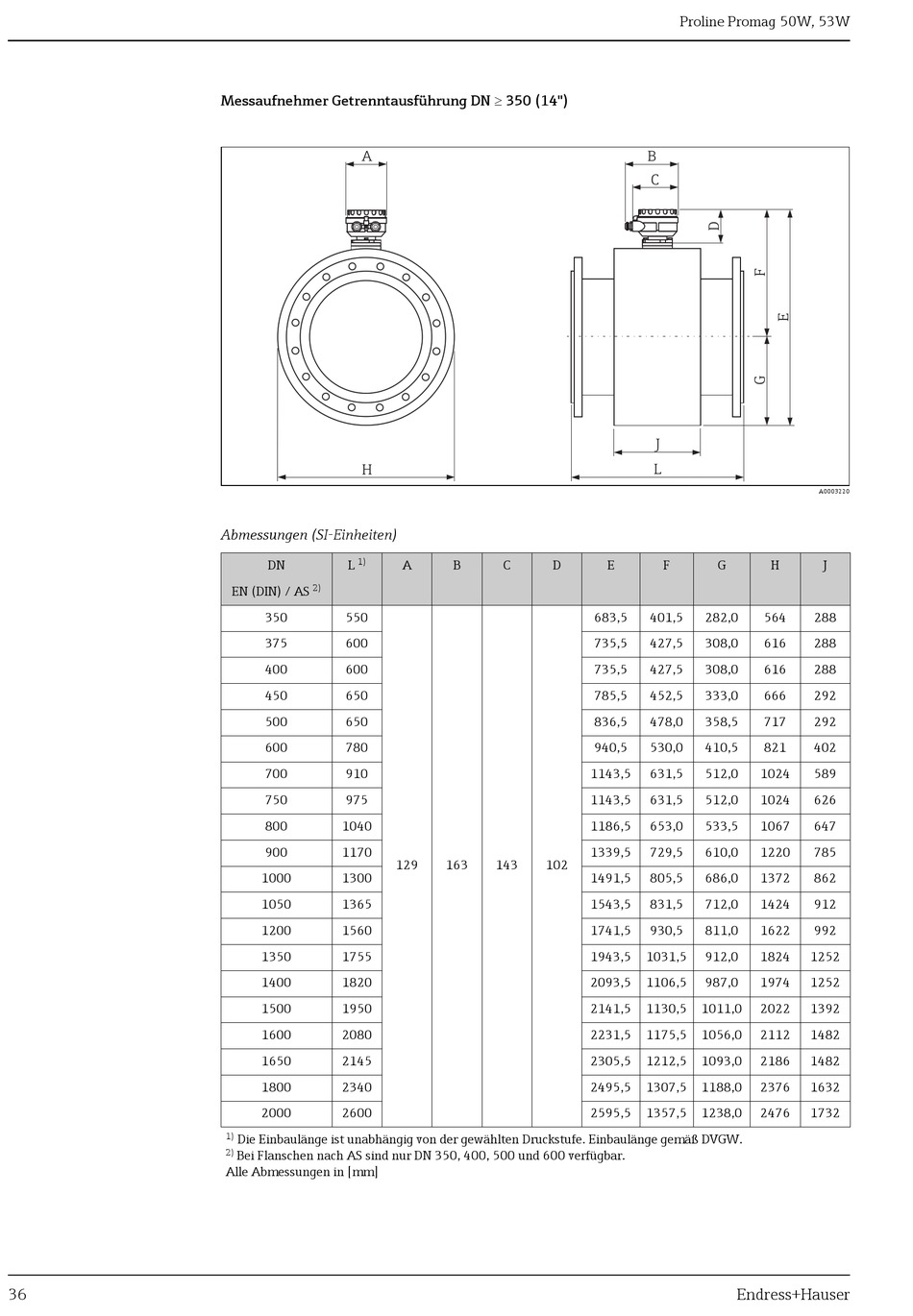

Messaufnehmer Getrenntausführung DN  350 (14")
A
H
Abmessungen (SI-Einheiten)
1)
DN L
2)
EN (DIN) / AS
350 550
375 600
400 600
450 650
500 650
600 780
700 910
750 975
800 1040
900 1170
1000 1300
1050 1365
1200 1560
1350 1755
1400 1820
1500 1950
1600 2080
1650 2145
1800 2340
2000 2600
1) Die Einbaulänge ist unabhängig von der gewählten Druckstufe. Einbaulänge gemäß DVGW.
2) Bei Flanschen nach AS sind nur DN 350, 400, 500 und 600 verfügbar.
Alle Abmessungen in [mm]
A B C D
129 163 143 102
Proline Promag 50W, 53W
B
C
J
L
E F G
683,5 401,5 282,0
735,5 427,5 308,0
735,5 427,5 308,0
785,5 452,5 333,0
836,5 478,0 358,5
940,5 530,0 410,5
1143,5 631,5 512,0 1024
1143,5 631,5 512,0 1024
1186,5 653,0 533,5 1067
1339,5 729,5 610,0 1220
1491,5 805,5 686,0 1372
1543,5 831,5 712,0 1424
1741,5 930,5 811,0 1622
1943,5 1031,5 912,0 1824
2093,5 1106,5 987,0 1974
2141,5 1130,5 1011,0 2022
2231,5 1175,5 1056,0 2112
2305,5 1212,5 1093,0 2186
2495,5 1307,5 1188,0 2376
2595,5 1357,5 1238,0 2476
Endress+Hauser
A0003220
H J
564 288
616 288
616 288
666 292
717 292
821 402
589
626
647
785
862
912
992
1252
1252
1392
1482
1482
1632
1732
