Proline Promag 50W, 53W
Endress+Hauser

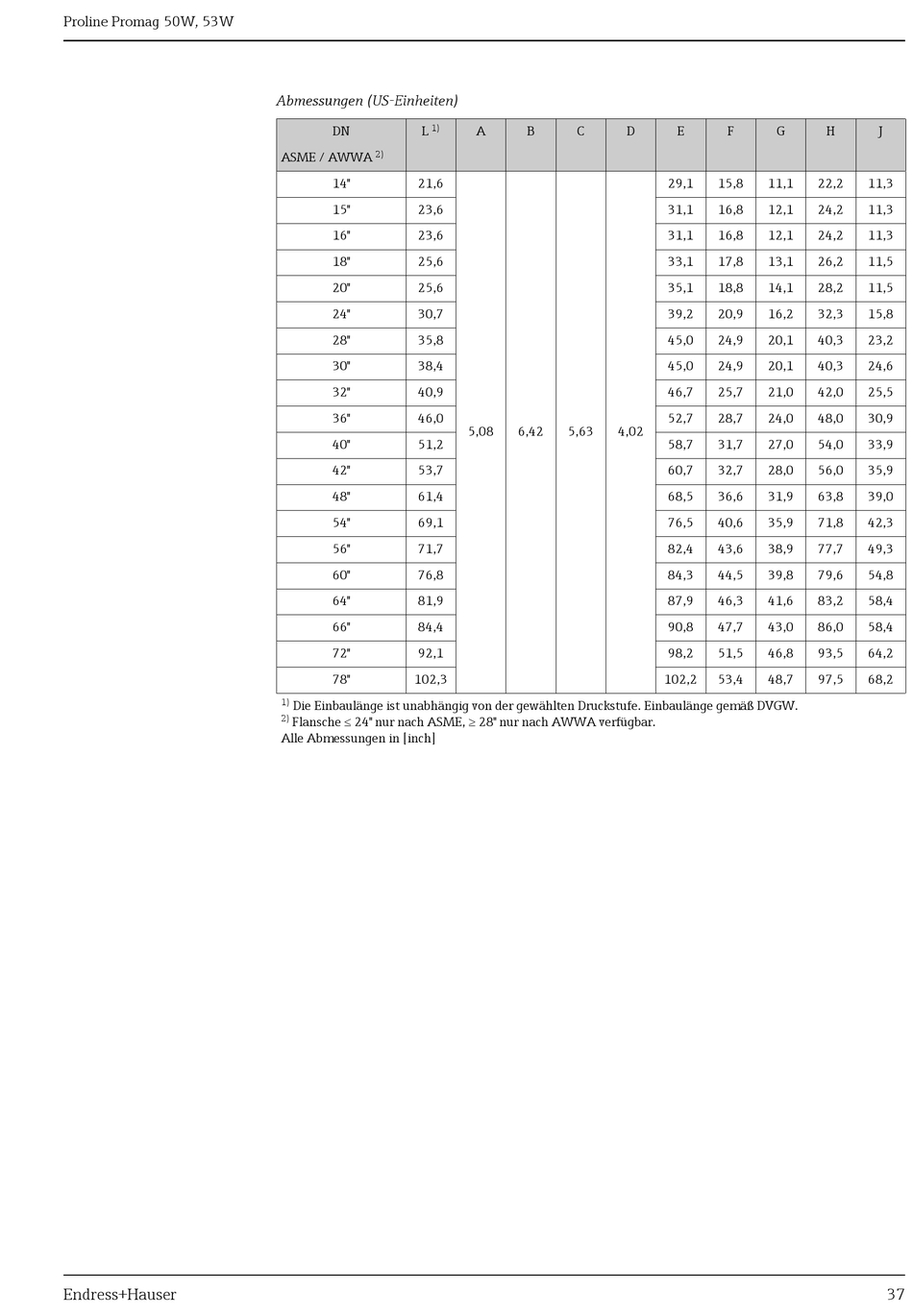

Abmessungen (US-Einheiten)
1)
DN
L
2)
ASME / AWWA
14"
21,6
15"
23,6
16"
23,6
18"
25,6
20"
25,6
24"
30,7
28"
35,8
30"
38,4
32"
40,9
36"
46,0
40"
51,2
42"
53,7
48"
61,4
54"
69,1
56"
71,7
60"
76,8
64"
81,9
66"
84,4
72"
92,1
78"
102,3
1)
Die Einbaulänge ist unabhängig von der gewählten Druckstufe. Einbaulänge gemäß DVGW.
2)
Flansche  24" nur nach ASME,  28" nur nach AWWA verfügbar.
Alle Abmessungen in [inch]
A
B
C
D
5,08
6,42
5,63
4,02
E
F
G
H
29,1
15,8
11,1
22,2
31,1
16,8
12,1
24,2
31,1
16,8
12,1
24,2
33,1
17,8
13,1
26,2
35,1
18,8
14,1
28,2
39,2
20,9
16,2
32,3
45,0
24,9
20,1
40,3
45,0
24,9
20,1
40,3
46,7
25,7
21,0
42,0
52,7
28,7
24,0
48,0
58,7
31,7
27,0
54,0
60,7
32,7
28,0
56,0
68,5
36,6
31,9
63,8
76,5
40,6
35,9
71,8
82,4
43,6
38,9
77,7
84,3
44,5
39,8
79,6
87,9
46,3
41,6
83,2
90,8
47,7
43,0
86,0
98,2
51,5
46,8
93,5
102,2
53,4
48,7
97,5
J
11,3
11,3
11,3
11,5
11,5
15,8
23,2
24,6
25,5
30,9
33,9
35,9
39,0
42,3
49,3
54,8
58,4
58,4
64,2
68,2
37
