Montage
#
30
3.11
Anschluss der Messeinheit
3.11.1
Messumformer
Warnung!
• Stromschlaggefahr!
Schalten Sie die Energieversorgung aus, bevor Sie das Messgerät öffnen. Installieren bzw. ver-
drahten Sie das Gerät nicht unter Netzspannung. Ein Nichtbeachten kann zur Zerstörung von
Teilen der Elektronik führen.
• Stromschlaggefahr!
Verbinden Sie den Schutzleiter mit dem Gehäuse-Erdanschluss, bevor die Energieversorgung
angelegt wird.
• Typenschildangaben mit ortsüblicher Versorgungsspannung und Frequenz vergleichen.
Ferner sind die national gültigen Installationsvorschriften zu beachten.
• Der Messumformer ist in die Gebäudeabsicherung mit einzubeziehen.
1.
Elektronikraumdeckel vom Messumformergehäuse abschrauben.
2.
Seitliche Verriegelungstasten drücken und Abdeckung des Anschlussraums nach unten
klappen.
3.
Das Kabel für die Energieversorgung und das Signalkabel durch die betreffenden Kabeleinfüh-
rungen legen.
4.
Anschlussklemmenstecker aus dem Messumformergehäuse ziehen und das Kabel für die Ener-
gieversorgung und das Signalkabel anschließen:
– Anschlussplan å 30
– Anschlussklemmenbelegung ä 31
5.
Anschlussklemmenstecker wieder in das Messumformergehäuse stecken.
!
Hinweis!
Durch eine Codierung der beiden Stecker ist eine Verwechslung ausgeschlossen.
6.
Erdungskabel an der Erdungsklemme befestigen.
7.
Abdeckung des Anschlussraums heraufklappen.
8.
Elektronikraumdeckel auf das Messumformergehäuse festschrauben.
e
a
i

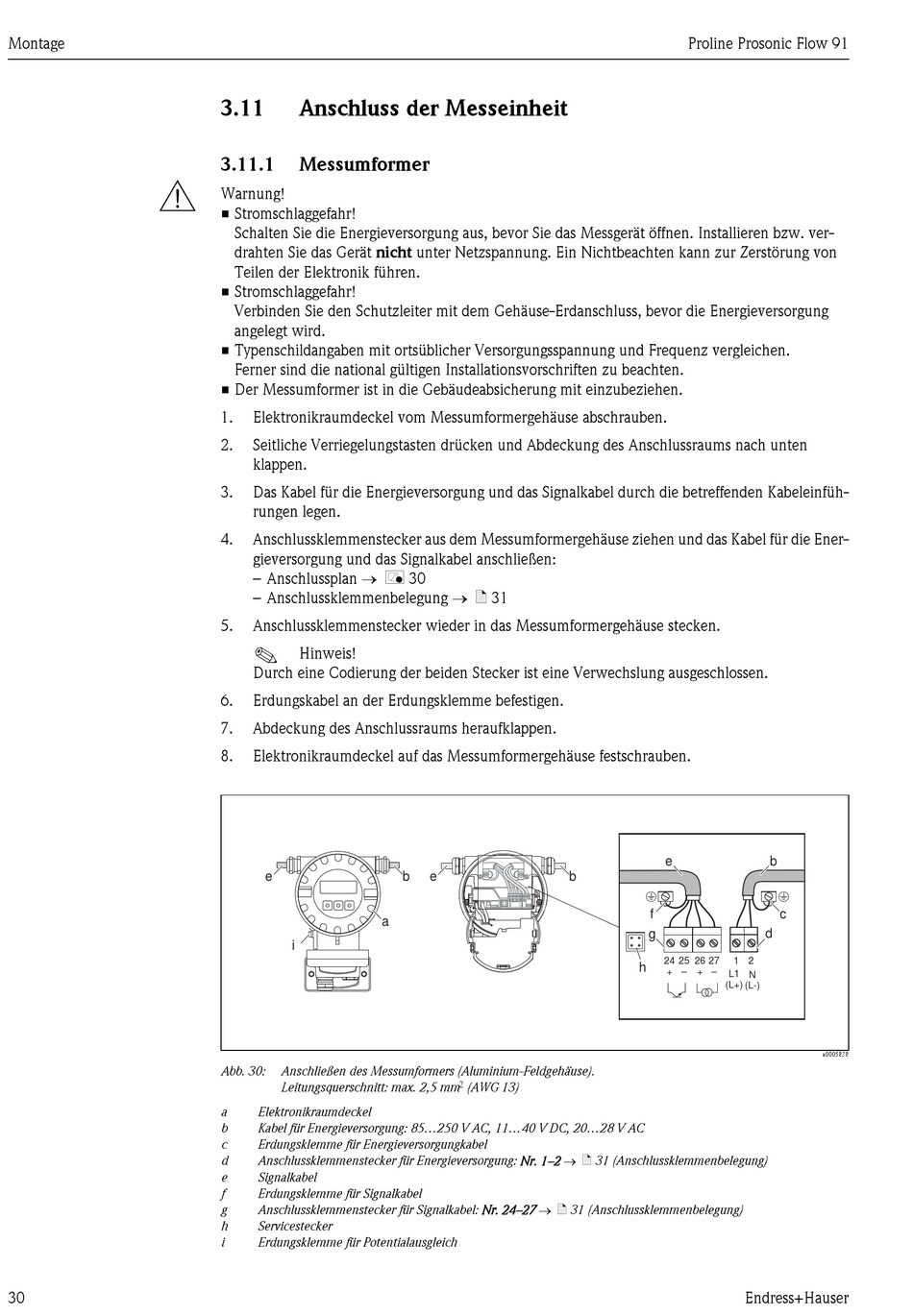

Abb. 30:
Anschließen des Messumformers (Aluminium-Feldgehäuse).
Leitungsquerschnitt: max. 2,5 mm
a
Elektronikraumdeckel
b
Kabel für Energieversorgung: 85...250 V AC, 11...40 V DC, 20...28 V AC
c
Erdungsklemme für Energieversorgungkabel
Anschlussklemmenstecker für Energieversorgung: Nr. 1–2 ä 31 (Anschlussklemmenbelegung)
d
e
Signalkabel
f
Erdungsklemme für Signalkabel
Anschlussklemmenstecker für Signalkabel: Nr. 24–27 ä 31 (Anschlussklemmenbelegung)
g
h
Servicestecker
i
Erdungsklemme für Potentialausgleich
b
e
b
(AWG 13)
Proline Prosonic Flow 91
e
b
f
c
g
d
24
25
26
27
1
2
h
+
–
+
–
L1
N
(L+)
(L-)
Endress+Hauser
a0005838
