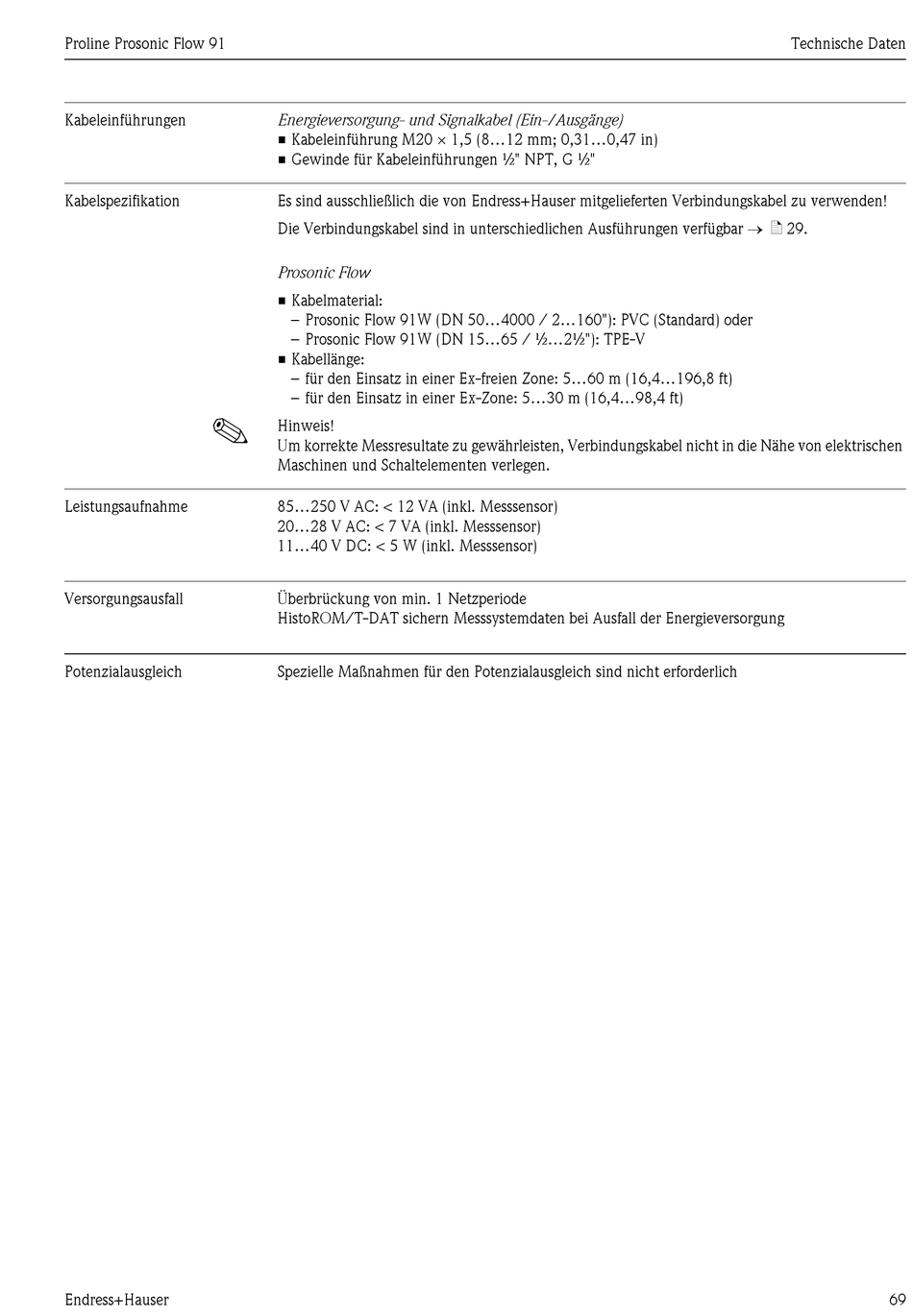

Proline Prosonic Flow 91
Kabeleinführungen
Kabelspezifikation
!
Leistungsaufnahme
Versorgungsausfall
Potenzialausgleich
Endress+Hauser
Energieversorgung- und Signalkabel (Ein-/Ausgänge)
• Kabeleinführung M20 × 1,5 (8...12 mm; 0,31...0,47 in)
• Gewinde für Kabeleinführungen ½" NPT, G ½"
Es sind ausschließlich die von Endress+Hauser mitgelieferten Verbindungskabel zu verwenden!
Die Verbindungskabel sind in unterschiedlichen Ausführungen verfügbar  ä 29.
Prosonic Flow
• Kabelmaterial:
– Prosonic Flow 91W (DN 50...4000 / 2...160"): PVC (Standard) oder
– Prosonic Flow 91W (DN 15...65 / ½...2½"): TPE-V
• Kabellänge:
– für den Einsatz in einer Ex-freien Zone: 5...60 m (16,4...196,8 ft)
– für den Einsatz in einer Ex-Zone: 5...30 m (16,4...98,4 ft)
Hinweis!
Um korrekte Messresultate zu gewährleisten, Verbindungskabel nicht in die Nähe von elektrischen
Maschinen und Schaltelementen verlegen.
85...250 V AC: < 12 VA (inkl. Messsensor)
20...28 V AC: < 7 VA (inkl. Messsensor)
11...40 V DC: < 5 W (inkl. Messsensor)
Überbrückung von min. 1 Netzperiode
HistoROM/T-DAT sichern Messsystemdaten bei Ausfall der Energieversorgung
Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich
Technische Daten
