Verdrahtung
3.10
Anschluss und Erdung von Prosonic Flow W
(DN 50...4000 / 2...160") Zwei einzelne Koaxialkabel
3.10.1
Anschluss Prosonic Flow W
Hinweis!
Der äußere Schirm der Sensorverbindungskabel (Triaxialkabel), ist durch eine Erdungsscheibe in
der Kabeldurchführung (A) geerdet. Diese Erdung ist zwingend notwendig, um eine korrekte Mes-
sung sicherzustellen.
1.
Deckel (c) der Kabelverschraubung (A) abschrauben. Gummidichtung (d) herauslösen.
2.
Sensorverbindungskabel (a, b) durch Deckel der Kabelverschraubung führen.
3.
Sensorverbindungskabel einzeln durch die Erdungsscheibe in der Kabelverschraubungshalte-
rung (g) in den Klemmenanschlussraum führen.
4.
Stecker der Sensorverbindungskabel einstecken.
Links Sensor up-stream (a), rechts Sensor down-stream (b).
Ein korrektes Einstecken ist durch ein "klick" wahrnehmbar.
5.
Gummidichtung (d) entlang der seitlich geschlitzten Löcher spreizen (z.B. mit Schraubendre-
her) und Kabel entsprechend einklemmen. Gummidichtung in Kabelverschraubung hoch-
schieben bis Sensorkabelhülsen an der Erdungsscheibe festgepresst werden.
6.
Deckel der Kabelverschraubung (c) dicht verschließen.
7.
Im Klemmenanschlussraum beide Sensorverbindungskabel in die dafür vorgesehene Halterung
(i) einklemmen.
a
b
c

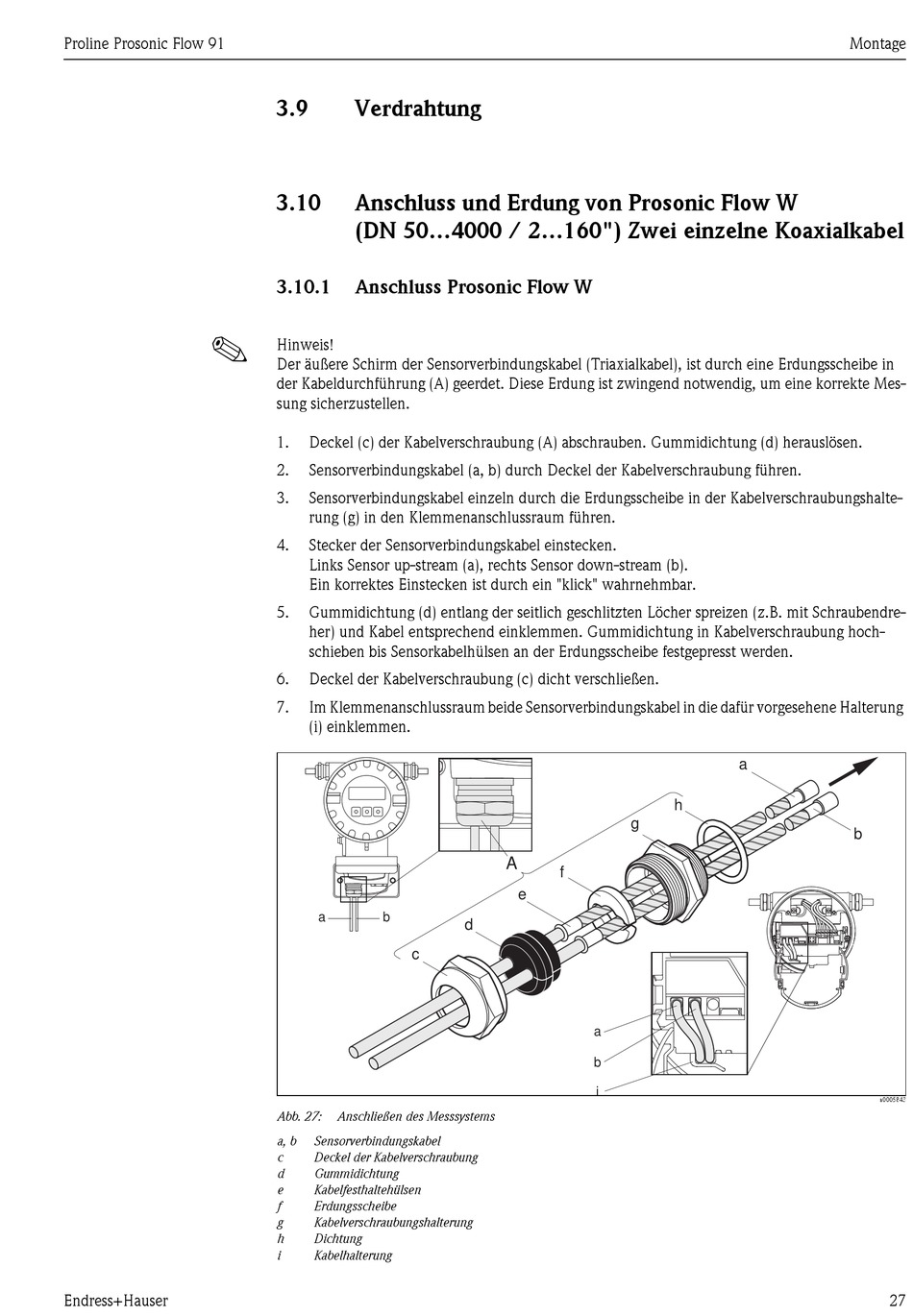

Abb. 27:
Anschließen des Messsystems
a, b
Sensorverbindungskabel
c
Deckel der Kabelverschraubung
d
Gummidichtung
e
Kabelfesthaltehülsen
f
Erdungsscheibe
g
Kabelverschraubungshalterung
h
Dichtung
i
Kabelhalterung
g
A
f
e
d
a
b
i
a
h
Montage
b
a0005843
27
