Beschreibung Gerätefunktionen
90
10.9.1

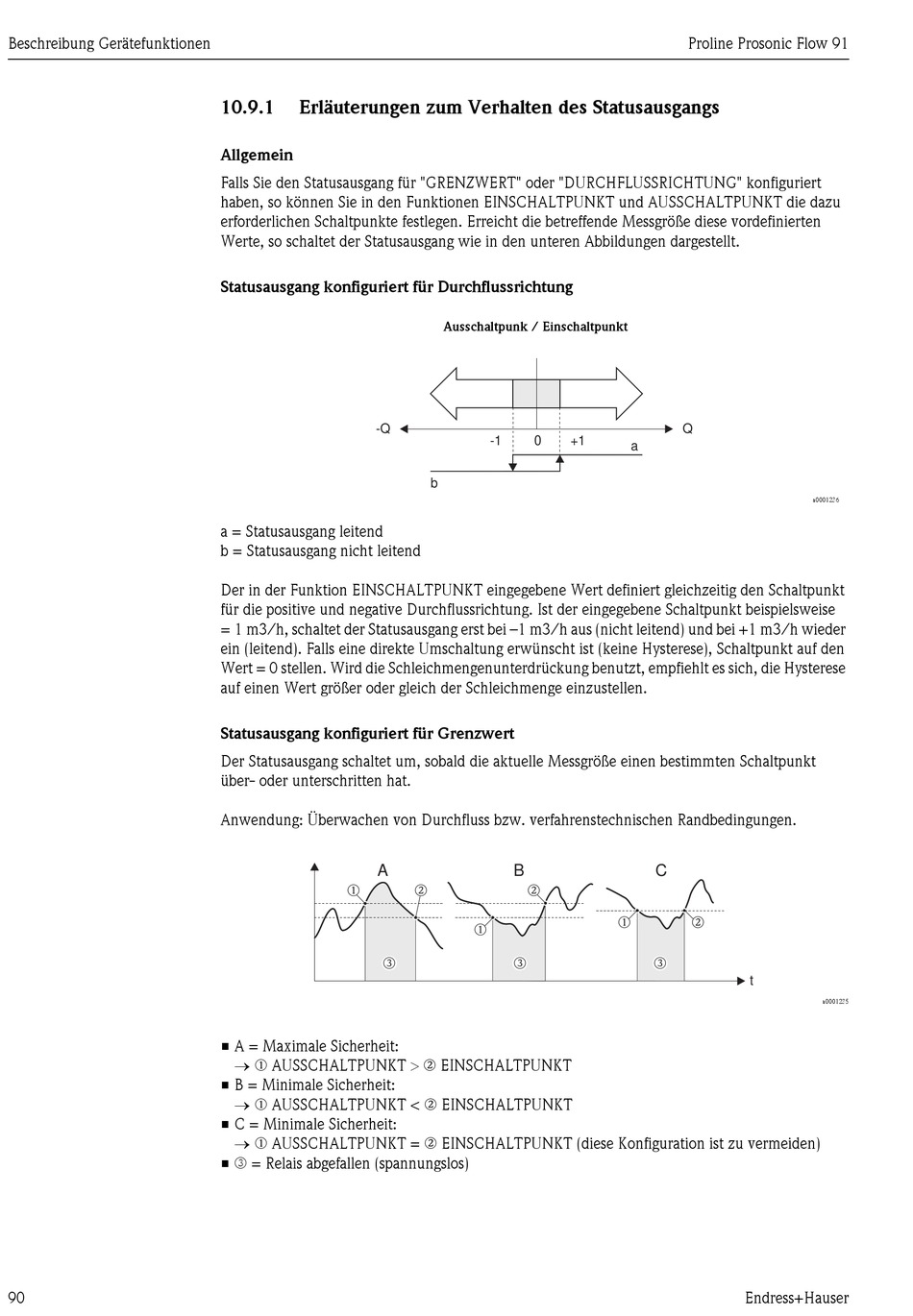

Erläuterungen zum Verhalten des Statusausgangs
Allgemein
Falls Sie den Statusausgang für "GRENZWERT" oder "DURCHFLUSSRICHTUNG" konfiguriert
haben, so können Sie in den Funktionen EINSCHALTPUNKT und AUSSCHALTPUNKT die dazu
erforderlichen Schaltpunkte festlegen. Erreicht die betreffende Messgröße diese vordefinierten
Werte, so schaltet der Statusausgang wie in den unteren Abbildungen dargestellt.
Statusausgang konfiguriert für Durchflussrichtung
-Q
a = Statusausgang leitend
b = Statusausgang nicht leitend
Der in der Funktion EINSCHALTPUNKT eingegebene Wert definiert gleichzeitig den Schaltpunkt
für die positive und negative Durchflussrichtung. Ist der eingegebene Schaltpunkt beispielsweise
= 1 m3/h, schaltet der Statusausgang erst bei –1 m3/h aus (nicht leitend) und bei +1 m3/h wieder
ein (leitend). Falls eine direkte Umschaltung erwünscht ist (keine Hysterese), Schaltpunkt auf den
Wert = 0 stellen. Wird die Schleichmengenunterdrückung benutzt, empfiehlt es sich, die Hysterese
auf einen Wert größer oder gleich der Schleichmenge einzustellen.
Statusausgang konfiguriert für Grenzwert
Der Statusausgang schaltet um, sobald die aktuelle Messgröße einen bestimmten Schaltpunkt
über- oder unterschritten hat.
Anwendung: Überwachen von Durchfluss bzw. verfahrenstechnischen Randbedingungen.
A
m
o
• A = Maximale Sicherheit:
m AUSSCHALTPUNKT n EINSCHALTPUNKT
• B = Minimale Sicherheit:
m AUSSCHALTPUNKT < n EINSCHALTPUNKT
• C = Minimale Sicherheit:
m AUSSCHALTPUNKT = n EINSCHALTPUNKT (diese Konfiguration ist zu vermeiden)
• o = Relais abgefallen (spannungslos)
Ausschaltpunk / Einschaltpunkt
-1
0
+1
b
B
n
n
m
o
Proline Prosonic Flow 91
Q
a
C
m
n
o
t
Endress+Hauser
a0001236
a0001235
