Identifizierung; Gerätebezeichnung; Typenschild Messumformer - Endress+Hauser Proline Prosonic Flow 91 Betriebsanleitung

Proline Prosonic Flow 91
Endress+Hauser
2

Identifizierung

2.1 Gerätebezeichnung
Das Durchfluss-Messsystem besteht aus folgenden Teilen:
• Messumformer Prosonic Flow 91
• Messaufnehmer Prosonic Flow W
• Prosonic Flow W Clamp on-Ausführung (DN 15...65 / ½...2½")
• Prosonic Flow W Clamp on-Ausführung (DN 50...4000 / 2...160")
2.1.1

Typenschild Messumformer

Prosonic Flow 91 Prosonic Flow 91
XXXXX-XXXXXXXXXXXX XXXXX-XXXXXXXXXXXX
Order Code: Order Code:
1 1
12345678901 12345678901
Ser.No.: Ser.No.:
ABCDEFGHJKLMNPQRST ABCDEFGHJKLMNPQRST
TAG No.: TAG No.:
85-250VAC 85-250VAC
2 2
50-60Hz 50-60Hz
3 3
I-OUT (HART), f-OUT I-OUT (HART), f-OUT
4 4

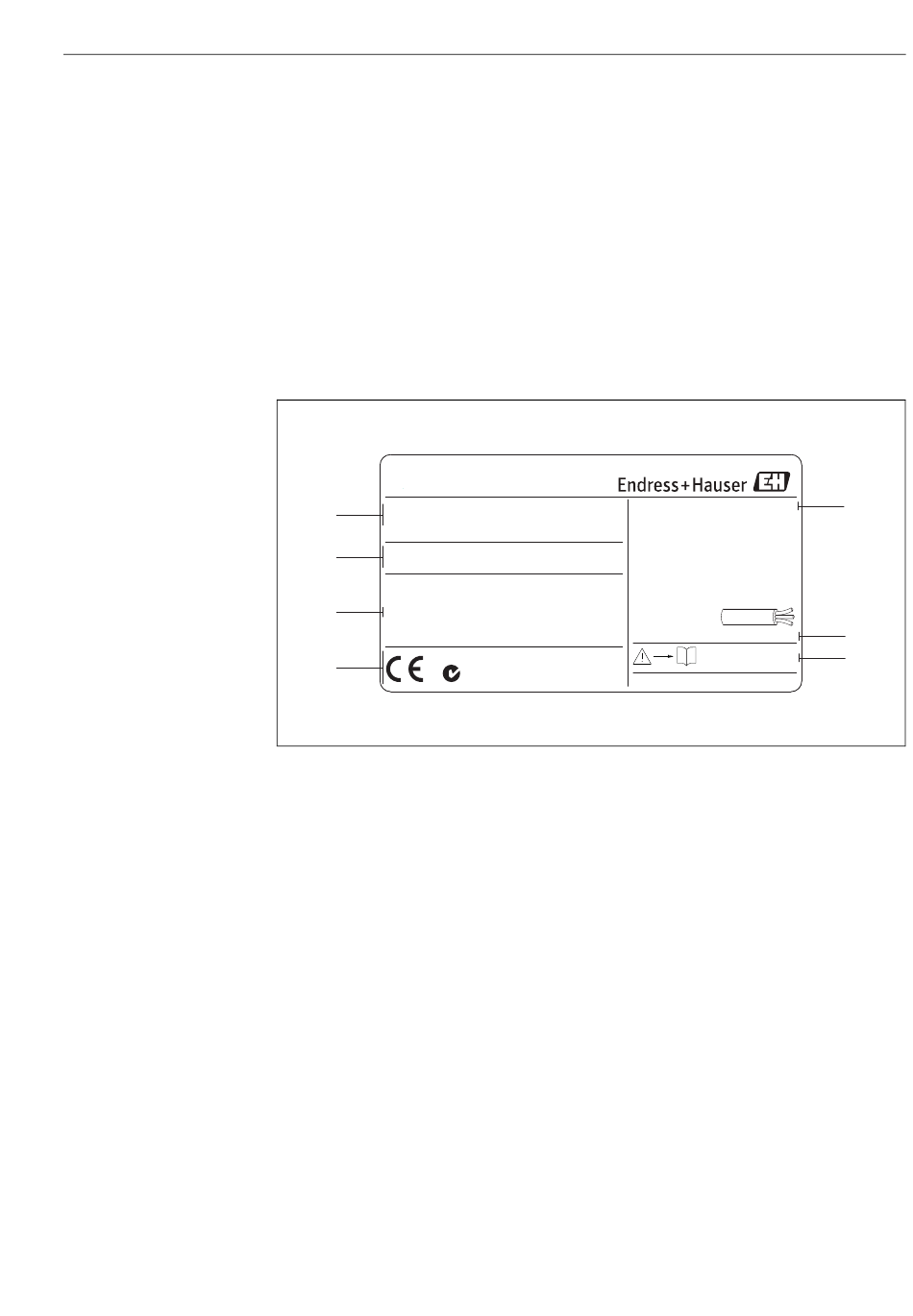

Abb. 1: Typenschildangaben für Messumformer "Prosonic Flow 91" (Beispiel)
1 Bestellcode / Seriennummer: die Bedeutung der einzelnen Buchstaben und Ziffern kann den Angaben der
Auftragsbestätigung entnommen werden
2 Energieversorgung, Frequenz, Leistungsaufnahme
3 Verfügbare Ausgänge:
I-OUT (HART): mit Stromausgang (HART)
PULSE-OUT: mit Impuls-/Statusausgang
4 Raum für Zusatzangaben zur Ausführung (Zulassungen, Zertifikate)
5 Zulässige Umgebungstemperatur
6 Schutzart
7 Bitte beachten Sie die Betriebsanweisung
12VA 12VA
-25°C(-13°F)<Tamb>+60°C(+140°F) -25°C(-13°F)<Tamb>+60°C(+140°F)
N12895 N12895
Identifizierung
5 5
IP67 / NEMA/Type4X IP67 / NEMA/Type4X
Ta+10°C/18°F Ta+10°C/18°F
6 6
i i 7 7
