Montage
!
24

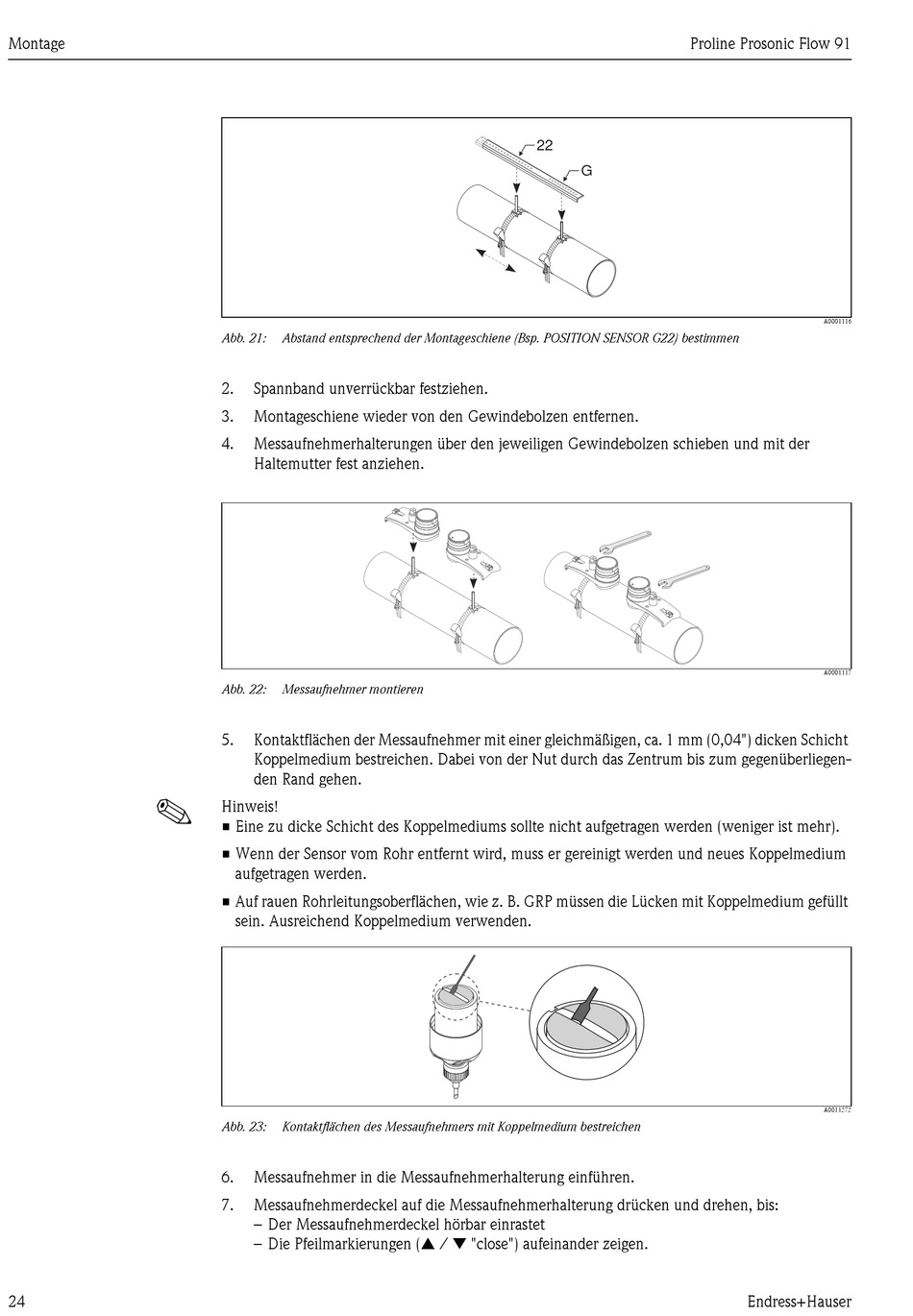

Abb. 21: Abstand entsprechend der Montageschiene (Bsp. POSITION SENSOR G22) bestimmen
2. Spannband unverrückbar festziehen.
3. Montageschiene wieder von den Gewindebolzen entfernen.
4. Messaufnehmerhalterungen über den jeweiligen Gewindebolzen schieben und mit der
Haltemutter fest anziehen.
Abb. 22: Messaufnehmer montieren
5. Kontaktflächen der Messaufnehmer mit einer gleichmäßigen, ca. 1 mm (0,04") dicken Schicht
Koppelmedium bestreichen. Dabei von der Nut durch das Zentrum bis zum gegenüberliegen-
den Rand gehen.
Hinweis!
• Eine zu dicke Schicht des Koppelmediums sollte nicht aufgetragen werden (weniger ist mehr).
• Wenn der Sensor vom Rohr entfernt wird, muss er gereinigt werden und neues Koppelmedium
aufgetragen werden.
• Auf rauen Rohrleitungsoberflächen, wie z. B. GRP müssen die Lücken mit Koppelmedium gefüllt
sein. Ausreichend Koppelmedium verwenden.
Abb. 23: Kontaktflächen des Messaufnehmers mit Koppelmedium bestreichen
6. Messaufnehmer in die Messaufnehmerhalterung einführen.
7. Messaufnehmerdeckel auf die Messaufnehmerhalterung drücken und drehen, bis:
– Der Messaufnehmerdeckel hörbar einrastet
– Die Pfeilmarkierungen (Å / Æ "close") aufeinander zeigen.
Proline Prosonic Flow 91
22
G
A0001116
A0001117
A0011373
