Proline Prosonic Flow 91
!
Endress+Hauser

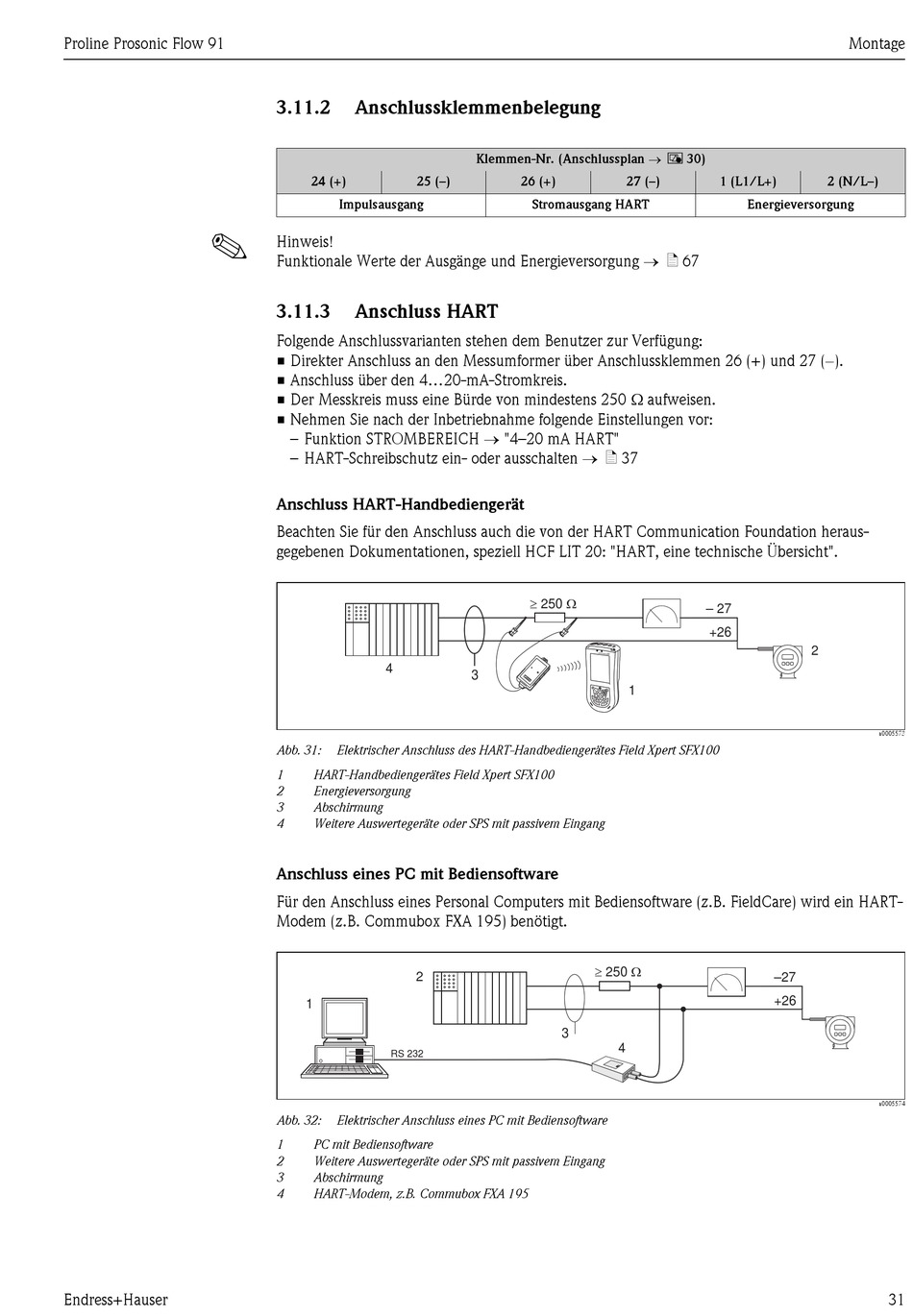

3.11.2
Anschlussklemmenbelegung
24 (+)
25 (–)
Impulsausgang
Hinweis!
Funktionale Werte der Ausgänge und Energieversorgung ä 67
3.11.3
Anschluss HART
Folgende Anschlussvarianten stehen dem Benutzer zur Verfügung:
• Direkter Anschluss an den Messumformer über Anschlussklemmen 26 (+) und 27 ().
• Anschluss über den 4...20-mA-Stromkreis.
• Der Messkreis muss eine Bürde von mindestens 250 aufweisen.
• Nehmen Sie nach der Inbetriebnahme folgende Einstellungen vor:
– Funktion STROMBEREICH "4–20 mA HART"
– HART-Schreibschutz ein- oder ausschalten ä 37
Anschluss HART-Handbediengerät
Beachten Sie für den Anschluss auch die von der HART Communication Foundation heraus-
gegebenen Dokumentationen, speziell HCF LIT 20: "HART, eine technische Übersicht".
4
Abb. 31:
Elektrischer Anschluss des HART-Handbediengerätes Field Xpert SFX100
1
HART-Handbediengerätes Field Xpert SFX100
2
Energieversorgung
3
Abschirmung
4
Weitere Auswertegeräte oder SPS mit passivem Eingang
Anschluss eines PC mit Bediensoftware
Für den Anschluss eines Personal Computers mit Bediensoftware (z.B. FieldCare) wird ein HART-
Modem (z.B. Commubox FXA 195) benötigt.
2
1
RS 232
Abb. 32:
Elektrischer Anschluss eines PC mit Bediensoftware
1
PC mit Bediensoftware
2
Weitere Auswertegeräte oder SPS mit passivem Eingang
3
Abschirmung
4
HART-Modem, z.B. Commubox FXA 195
Klemmen-Nr. (Anschlussplan å 30)
26 (+)
27 (–)
Stromausgang HART
³
W
250
3
1
³
W
250
3
4
Montage
1 (L1/L+)
2 (N/L–)
Energieversorgung
– 27
+26
2
a0005573
–27
+26
a0005574
31
