Bedienung
4.1
Anzeige- und Bedienelemente
Auf der Vor-Ort-Anzeige werden die von Ihnen konfigurierten Messgrößen angezeigt.
Zusätzlich können Diagnosemeldungen erscheinen. Dies geschieht z.B. bei der Inbetriebnahme
oder einer bestimmten Störung des Messbetriebes. Die Diagnosemeldung wird dann im Wechsel
mit der konfigurierten Messgröße angzeigt. Liste der Diagnosemeldungen: ä 56
Über die Vor-Ort-Bedienung hat der Anwender die Möglichkeit, die Zuordnung der Anzeigezeilen
zu bestimmten Anzeigegrößen beliebig zu ändern und nach seinen Bedürfnissen anzupassen (siehe
Anhang Gerätefunktionen ä 75).
1

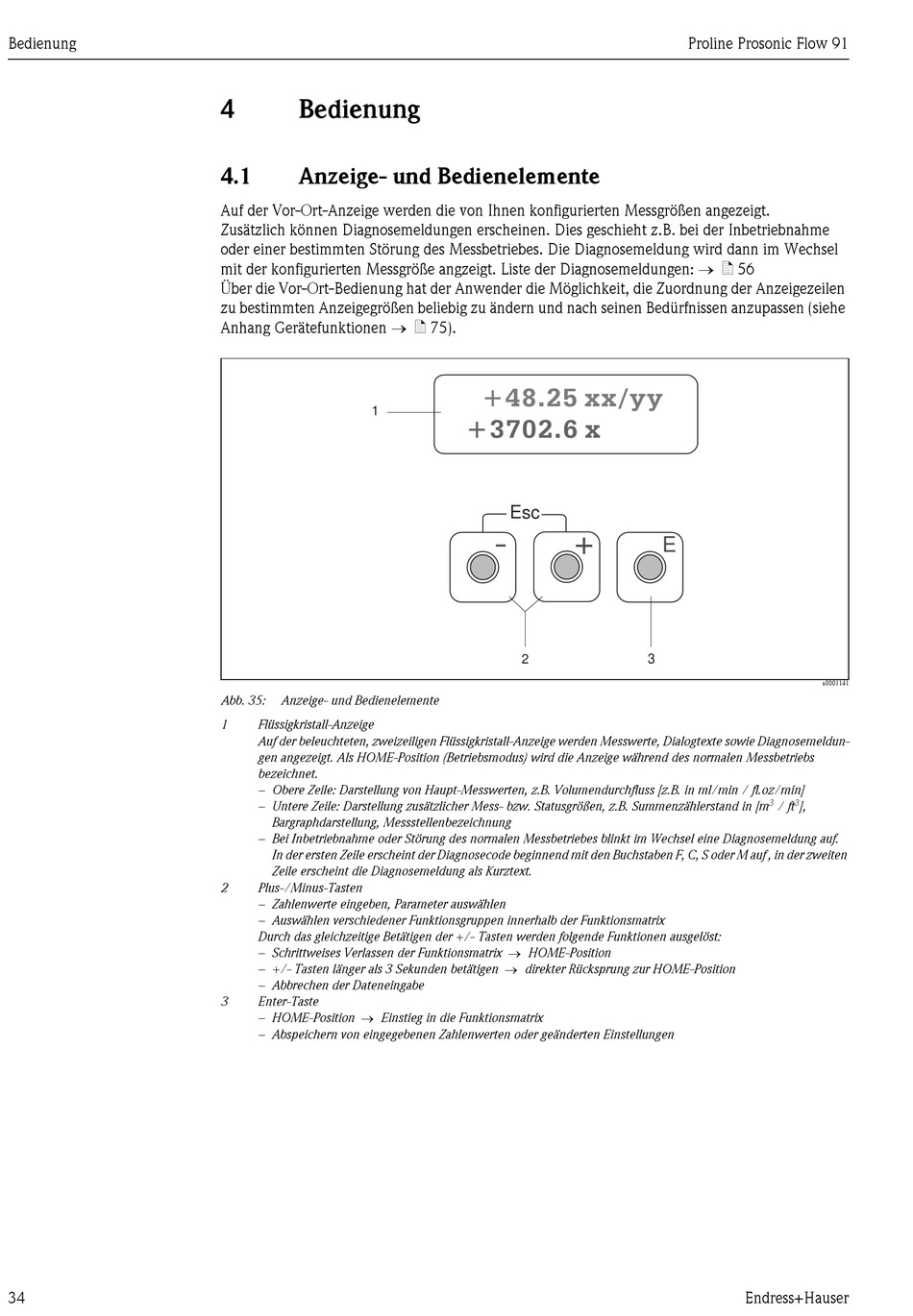

Abb. 35:
Anzeige- und Bedienelemente
1
Flüssigkristall-Anzeige
Auf der beleuchteten, zweizeiligen Flüssigkristall-Anzeige werden Messwerte, Dialogtexte sowie Diagnosemeldun-
gen angezeigt. Als HOME-Position (Betriebsmodus) wird die Anzeige während des normalen Messbetriebs
bezeichnet.
– Obere Zeile: Darstellung von Haupt-Messwerten, z.B. Volumendurchfluss [z.B. in ml/min / fl.oz/min]
– Untere Zeile: Darstellung zusätzlicher Mess- bzw. Statusgrößen, z.B. Summenzählerstand in [m
Bargraphdarstellung, Messstellenbezeichnung
– Bei Inbetriebnahme oder Störung des normalen Messbetriebes blinkt im Wechsel eine Diagnosemeldung auf.
In der ersten Zeile erscheint der Diagnosecode beginnend mit den Buchstaben F, C, S oder M auf , in der zweiten
Zeile erscheint die Diagnosemeldung als Kurztext.
2
Plus-/Minus-Tasten
– Zahlenwerte eingeben, Parameter auswählen
– Auswählen verschiedener Funktionsgruppen innerhalb der Funktionsmatrix
Durch das gleichzeitige Betätigen der +/- Tasten werden folgende Funktionen ausgelöst:
– Schrittweises Verlassen der Funktionsmatrix HOME-Position
– +/- Tasten länger als 3 Sekunden betätigen direkter Rücksprung zur HOME-Position
– Abbrechen der Dateneingabe
3
Enter-Taste
– HOME-Position Einstieg in die Funktionsmatrix
– Abspeichern von eingegebenen Zahlenwerten oder geänderten Einstellungen
+48.25 xx/yy
+3702.6 x
Esc
+
-
2
Proline Prosonic Flow 91
E
3
3
3
/ ft
],
Endress+Hauser
a0001141
