Technische Daten
Referenzbedingungen
Maximale Messabweichung
70

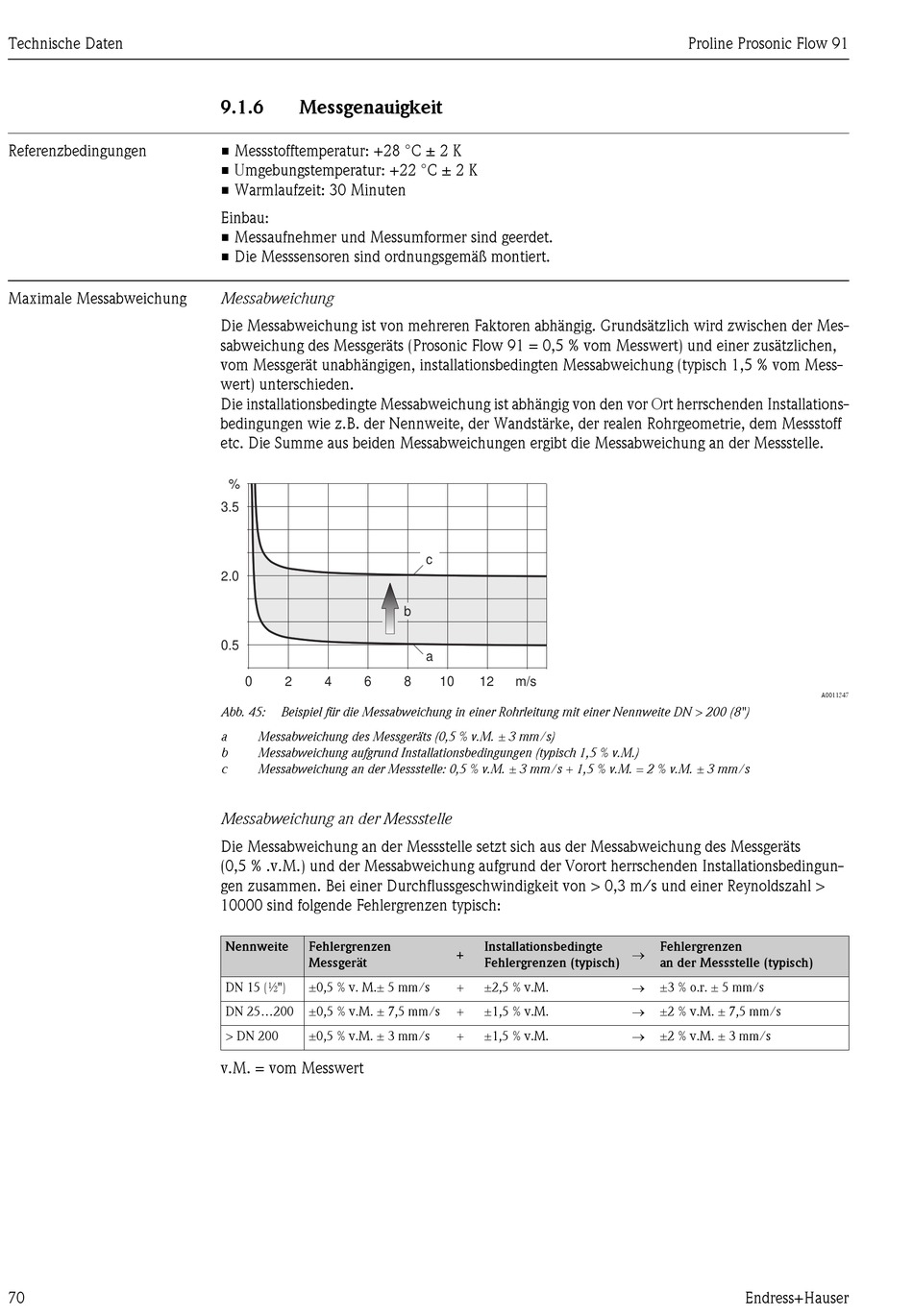

9.1.6
Messgenauigkeit
• Messstofftemperatur: +28 °C ± 2 K
• Umgebungstemperatur: +22 °C ± 2 K
• Warmlaufzeit: 30 Minuten
Einbau:
• Messaufnehmer und Messumformer sind geerdet.
• Die Messsensoren sind ordnungsgemäß montiert.
Messabweichung
Die Messabweichung ist von mehreren Faktoren abhängig. Grundsätzlich wird zwischen der Mes-
sabweichung des Messgeräts (Prosonic Flow 91 = 0,5 % vom Messwert) und einer zusätzlichen,
vom Messgerät unabhängigen, installationsbedingten Messabweichung (typisch 1,5 % vom Mess-
wert) unterschieden.
Die installationsbedingte Messabweichung ist abhängig von den vor Ort herrschenden Installations-
bedingungen wie z.B. der Nennweite, der Wandstärke, der realen Rohrgeometrie, dem Messstoff
etc. Die Summe aus beiden Messabweichungen ergibt die Messabweichung an der Messstelle.
%
3.5
2.0
0.5
0
2
4
6
Abb. 45:
Beispiel für die Messabweichung in einer Rohrleitung mit einer Nennweite DN > 200 (8")
a
Messabweichung des Messgeräts (0,5 % v.M. ± 3 mm/s)
b
Messabweichung aufgrund Installationsbedingungen (typisch 1,5 % v.M.)
c
Messabweichung an der Messstelle: 0,5 % v.M. ± 3 mm/s + 1,5 % v.M. = 2 % v.M. ± 3 mm/s
Messabweichung an der Messstelle
Die Messabweichung an der Messstelle setzt sich aus der Messabweichung des Messgeräts
(0,5 % .v.M.) und der Messabweichung aufgrund der Vorort herrschenden Installationsbedingun-
gen zusammen. Bei einer Durchflussgeschwindigkeit von > 0,3 m/s und einer Reynoldszahl >
10000 sind folgende Fehlergrenzen typisch:
Nennweite
Fehlergrenzen
Messgerät
DN 15 (½")
±0,5 % v. M.± 5 mm/s
DN 25...200
±0,5 % v.M. ± 7,5 mm/s
> DN 200
±0,5 % v.M. ± 3 mm/s
v.M. = vom Messwert
c
b
a
8
10
12
m/s
Installationsbedingte
+
Fehlergrenzen (typisch)
+
±2,5 % v.M.
+
±1,5 % v.M.
+
±1,5 % v.M.
Proline Prosonic Flow 91
Fehlergrenzen
an der Messstelle (typisch)
±3 % o.r. ± 5 mm/s
±2 % v.M. ± 7,5 mm/s
±2 % v.M. ± 3 mm/s
Endress+Hauser
A0011347
