Mit Standardstecker
Bereiche: PtRh-Pt (S,R,B), AuFe-Cr, W5Re-W26Re (ZA 9000-SSC)

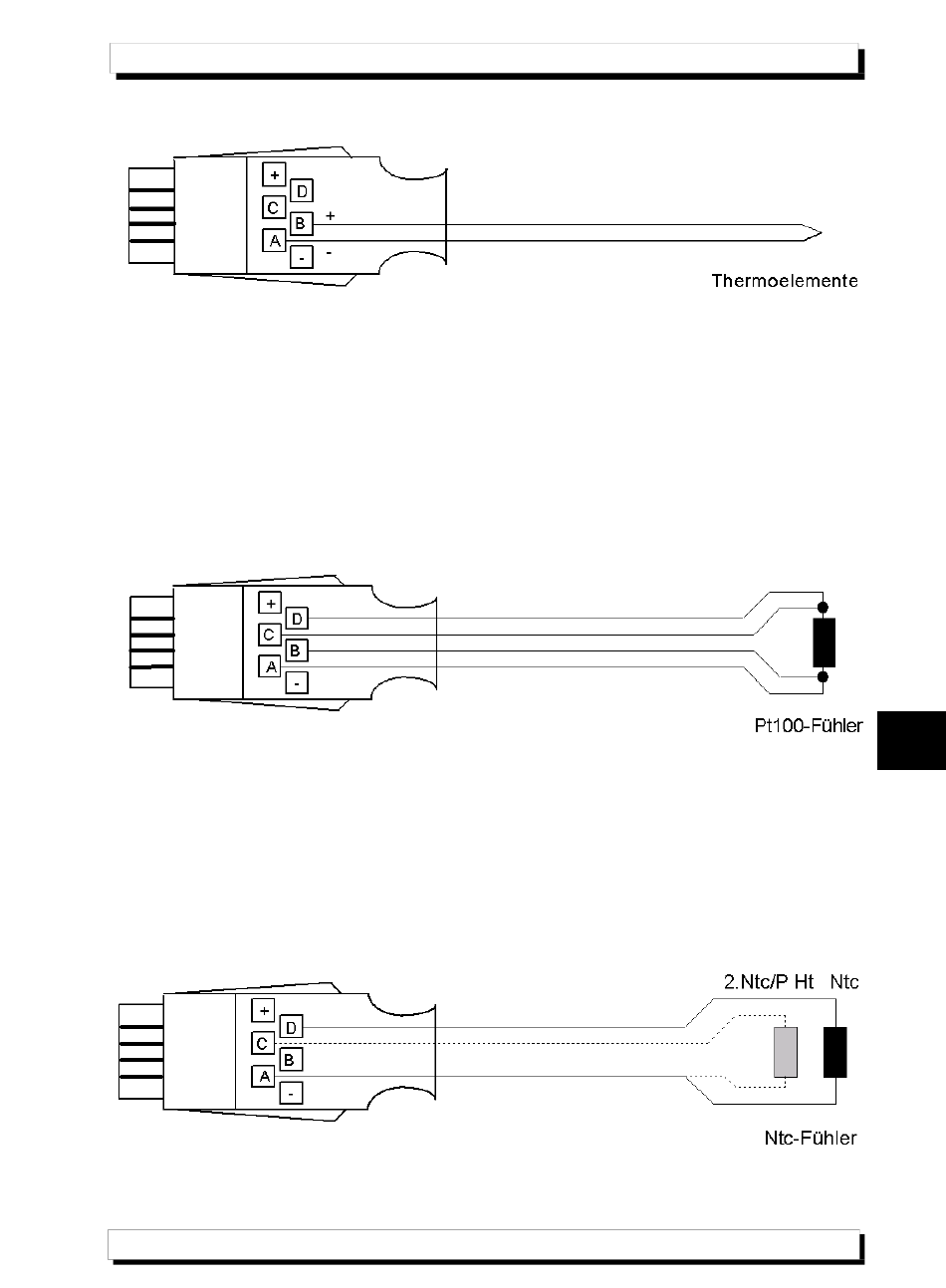

4.1.2 Anschluss von Widerstands-Fühlern
Für eigene Pt100 oder Ni100-Fühler gibt es die entsprechend programmierten
Stecker ZA9030-FS1,2,3. Widerstände bis 500Ω werden mit dem Stecker
ZA9003-FS in Vierleiterschaltung oder in Zweileiterschaltung mit Brücken A-B
und C-D angeschlossen. Für Pt1000 oder Ni1000-Fühler, sowie einen 5000Ω-
Messbereich gibt es die Stecker ZA 9030-FS4,5,6, sowie ZA 9003-FS2 (Um-
schaltung auf 1/10-Messstrom mit Elementflag siehe Kap. 6.10.3). 50Ω und
100kΩ Messbereiche sind mit Sondersteckern realisierbar (s.a. 4.1.3).
Bereiche: Pt100-1, Pt100-2, Ni100, Ohm, Ohm3 (50Ω ZA 9003 SS3)
4.1.3 Anschluss von Ntc- und Ptc-Fühlern
Ntc-Fühler FN Axxx oder entsprechenden Ntc´s (10kΩ bei 25°C) werden im
Stecker ZA 9040-FS folgendermaßen angeschlossen. Mit dem Messbereich
Feuchttemperatur oder mit Multiplexerumschaltung (s. 6.10.2) kann noch ein
zweiter Fühler auf dem 2. Kanal erfasst werden (Stecker für 2 Ntc´s ZA 9040-
FS2).
Bereiche: Ntc, Ntc 0.001°C (ZA 9040-SS3), KTY84 (ZA 9040SS4),
100kΩ (ZA 9003-SS4), 2. Ntc bzw. Feuchttemperatur P HT
