Mit Sonderstecker

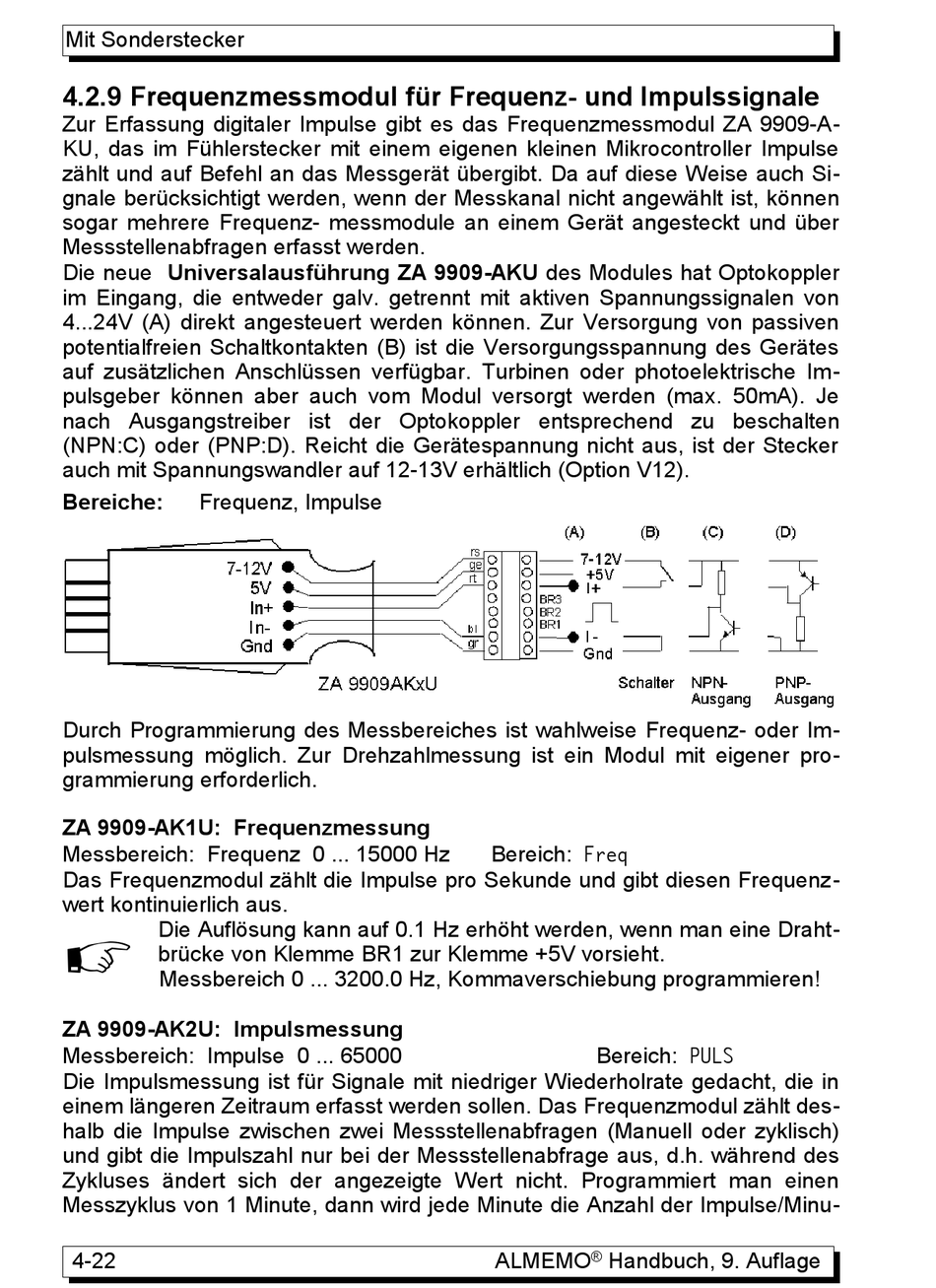

4.2.9 Frequenzmessmodul für Frequenz- und Impulssignale
Zur Erfassung digitaler Impulse gibt es das Frequenzmessmodul ZA 9909-A-
KU, das im Fühlerstecker mit einem eigenen kleinen Mikrocontroller Impulse
zählt und auf Befehl an das Messgerät übergibt. Da auf diese Weise auch Si-
gnale berücksichtigt werden, wenn der Messkanal nicht angewählt ist, können
sogar mehrere Frequenz- messmodule an einem Gerät angesteckt und über
Messstellenabfragen erfasst werden.
Die neue Universalausführung ZA 9909-AKU des Modules hat Optokoppler
im Eingang, die entweder galv. getrennt mit aktiven Spannungssignalen von
4...24V (A) direkt angesteuert werden können. Zur Versorgung von passiven
potentialfreien Schaltkontakten (B) ist die Versorgungsspannung des Gerätes
auf zusätzlichen Anschlüssen verfügbar. Turbinen oder photoelektrische Im-
pulsgeber können aber auch vom Modul versorgt werden (max. 50mA). Je
nach Ausgangstreiber ist der Optokoppler entsprechend zu beschalten
(NPN:C) oder (PNP:D). Reicht die Gerätespannung nicht aus, ist der Stecker
auch mit Spannungswandler auf 12-13V erhältlich (Option V12).
Bereiche:
Frequenz, Impulse
Durch Programmierung des Messbereiches ist wahlweise Frequenz- oder Im-
pulsmessung möglich. Zur Drehzahlmessung ist ein Modul mit eigener pro-
grammierung erforderlich.
ZA 9909-AK1U: Frequenzmessung
Messbereich: Frequenz 0 ... 15000 Hz
Das Frequenzmodul zählt die Impulse pro Sekunde und gibt diesen Frequenz-
wert kontinuierlich aus.
Die Auflösung kann auf 0.1 Hz erhöht werden, wenn man eine Draht-
brücke von Klemme BR1 zur Klemme +5V vorsieht.
Messbereich 0 ... 3200.0 Hz, Kommaverschiebung programmieren!
ZA 9909-AK2U: Impulsmessung
Messbereich: Impulse 0 ... 65000
Die Impulsmessung ist für Signale mit niedriger Wiederholrate gedacht, die in
einem längeren Zeitraum erfasst werden sollen. Das Frequenzmodul zählt des-
halb die Impulse zwischen zwei Messstellenabfragen (Manuell oder zyklisch)
und gibt die Impulszahl nur bei der Messstellenabfrage aus, d.h. während des
Zykluses ändert sich der angezeigte Wert nicht. Programmiert man einen
Messzyklus von 1 Minute, dann wird jede Minute die Anzahl der Impulse/Minu-
4-22
Bereich: Freq
Bereich: PULS
ALMEMO
®
Handbuch, 9. Auflage
