Analoge und digitale Ausgangsmodule
über T2 von einem elektrischen Signal angesteuert werden. Dieses kann eine
Spannung von 4 bis 30V DC sein, die einen Optokoppler treiben muss (Bei TT-
L-Signalen in negativer Logik ansteuern, T2+ an 5V, T2- an Ausgang).
Bei dem Alarmkabel ZA1000-EGK sprechen die Relaiskontakte R00 und R01
getrennt auf Grenzwertüberschreitungen Max und Min an. Die Varianten der
Relaisansteuerung sind bei allen Ausgangsmodulen programmierbar (s.
6.10.9).
Relais-Adapter

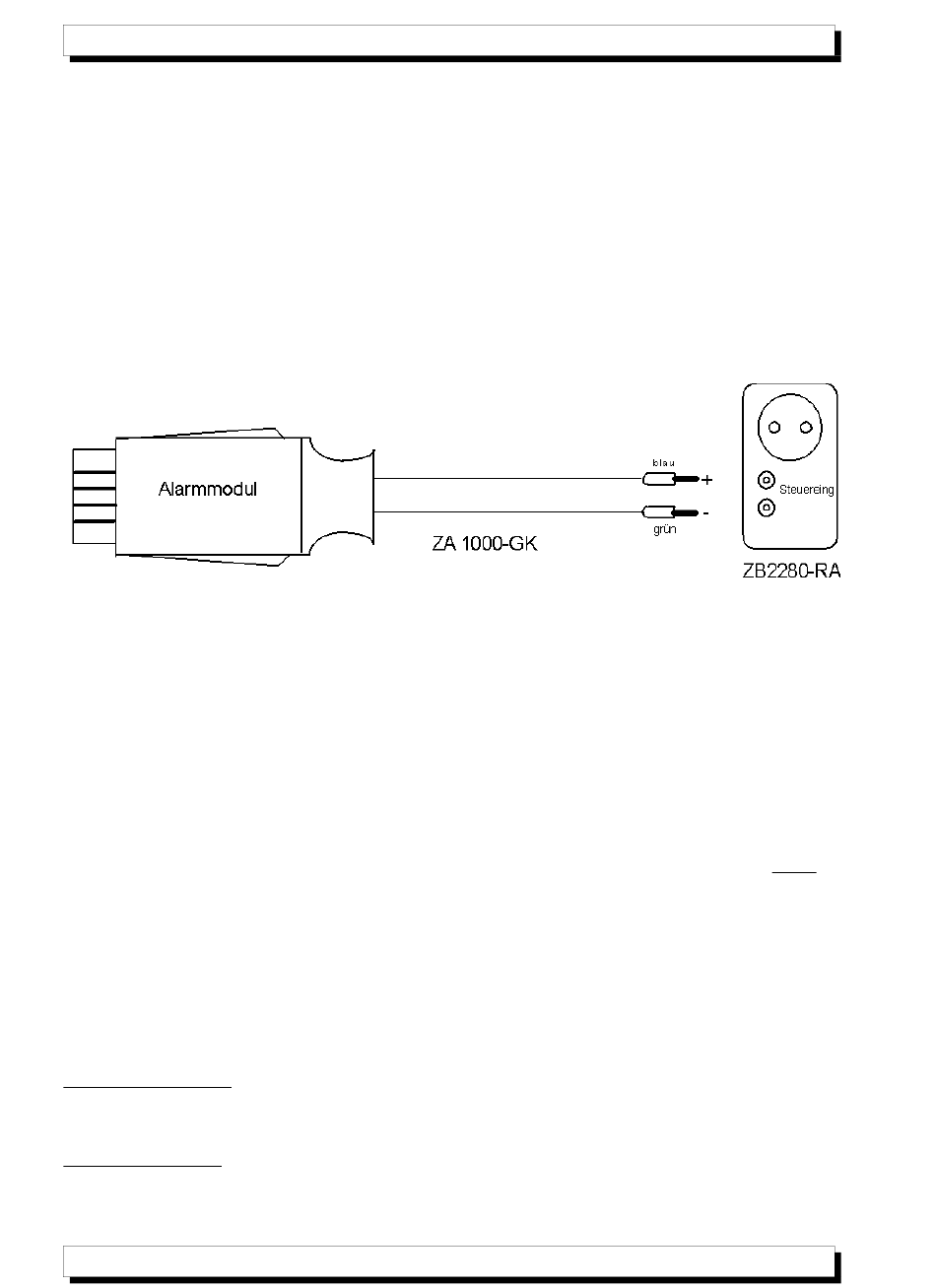

Zum Schalten von netzbetriebenen Geräten ist der Relaisadapter ZB 2280-RA
gedacht. Er wird einfach zwischen Steckdose und Alarmgerät gesteckt und von
einem Relais-Kabel (ZA1000-GK) angesteuert, d.h. bei Alarm eingeschaltet.
Technische Daten:
Steuereingang:
Schaltrelais:
V6-Ausgangskabel:
V6-Trigger-/Relaiskabeln haben generell zwei eigenständige Triggereingän-
ge. Sie können beide getrennt auch mit Makros programmiert werden (s.
6.6.4) und die Relais sind alle einzeln konfigurierbar (6.10.9), z.B. invers oder
PC-gesteuert. Für V6-Geräte ist es aber auch möglich, die oben aufgeführten
V5-Kabel auf V6-Funktionalität mit der AMR-Control umzuprogrammieren.
ZA 1006-EK2 Triggerkabel mit 2 Triggereingängen für 2 Kontakte oder 2
elektr. Signale (s.o.)
ZA 1006-ETG Trigger-/Relaiskabel mit 2 Triggereingängen nur für 2 Kontakte
und 2 Relais, grenzwertgesteuert vom Gerät
ZA 1006-EKG Trigger-/Relaiskabel mit 2 Triggereingängen nur für 2 elektr. Si-
gnale (s.o.) und 2 Relais, grenzwertgesteuert vom Gerät
ZA 1006-GK
Alarm-Relaiskabel mit 1 Relais und 2 Bananensteckern
Technische Daten für alle Trigger-/Relaiskabel:
Triggereingänge:
Kontakt:
Elektr. Signal:
Ausgangsrelais:
Stromverbrauch:
5-4
Für Optokopplerausgang oder Schaltkontakt R < 10 kΩ
Mechanisches Relais, Belastbarkeit: 250 V, 6A
Ruhezustand: AUS, Alarmzustand: EIN
nicht galv. getr. für potentialfreien Schaltkontakt, Ri > 50 kΩ
Optokoppler: 4...30 V DC, Eingangsstrom: 2mA
Halbleiterrelais 1Ω ohne Polarität,
Belastbarkeit:
3mA
50 V, 500 mA
ALMEMO
®
Handbuch, 9. Auflage
