Drucksensoren
Überhitzungsschutz bei Lufterhitzern
•
Regelung von Luft- und Brandschutzklappen
•
Frostschutz bei Wärmetauschern
•
Ventil- und Klappensteuerungen
•
Drucküberwachung und -steuerung
•
in Reinräumen
Ausführungen

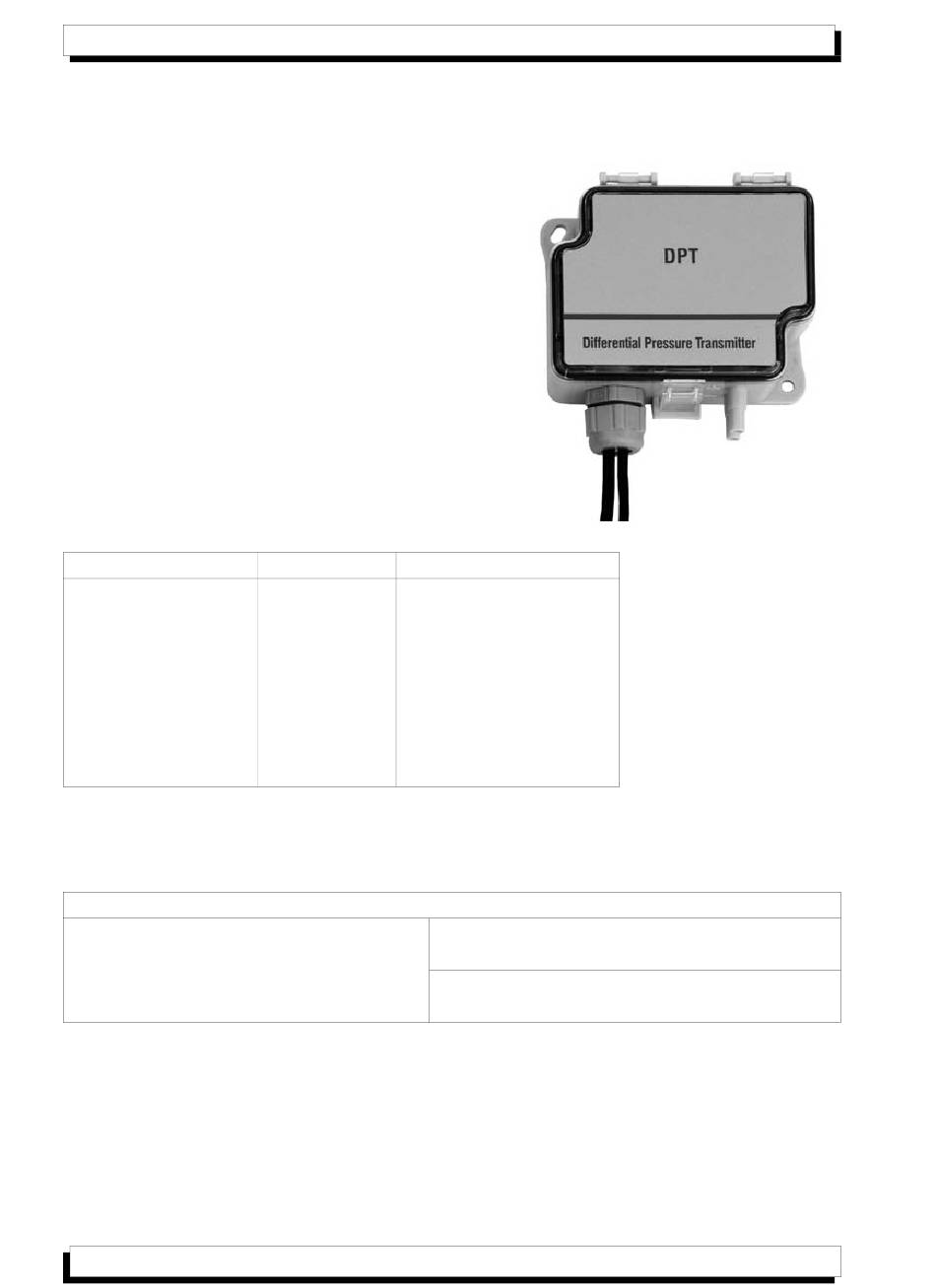

Der Differenzdruck-Transmitter FD 8612 DP-
T25R8AZ verfügt über 8 Messbereiche (über
Jumper wählbar) und eine automatische Null-
punktkorrektur.
Als Ausgangssignal ( wählbar) stehen 0-10V ,
Bürde 1kΩ min. bzw. 4-20mA,
3-Leiter, Bürde 500 Ω max. zur Verfügung.
Die Ansprechzeit ist wählbar
0,8 Sek. oder 4 Sek.
Typ / Bestellnr.
FD8612DPT25R8AZ
Ausführung ALMEMO
Für den direkten Anschluss an ALMEMO
schlusskabel (ZA8612DPTAK) mit folgenden Eigenschaften zur Verfügung:
ALMEMO ® Anschlusskabel für FD8612DPT
Differenzdruck-Transmitter
2 Kabel im Transmittergehäuse
angeschlossen:
Im ALMEMO Stecker des Anschlusskabels sind bereits wichtige Parameter
®
wie Messbereich und Skalierung hinterlegt, so dass die Ausgangswerte des
Differenzdruck-Transmitters als Druckdifferenz in Pa (Pascal) angezeigt wer-
den.
3-6-16
Bereich Standardzubehör
-100...+100 Pa, 2 Befestigungsschrauben,
0... 100 Pa, 2 Kunststoffkanalstutzen,
0... 250 Pa , 2 m Kunststoffschlauch
0... 500 Pa,
0...1000 Pa ,
0...1500 Pa
0...2000 Pa ,
0...2500 Pa
®
Differenzdruck-Transmitter
Typ / Bestellnr.
1. ALMEMO
2. Stromversorgung über Netzteil
® Geräte steht ein ALMEMO
® Anschlusskabel PVC, Länge= 2 m,
mit ALMEMO ® Stecker
ZB1024 NA1 230 VAC/24 VDC
ALMEMO ® Handbuch, 9. Auflage
® An-
