Betrieb
6.6
3

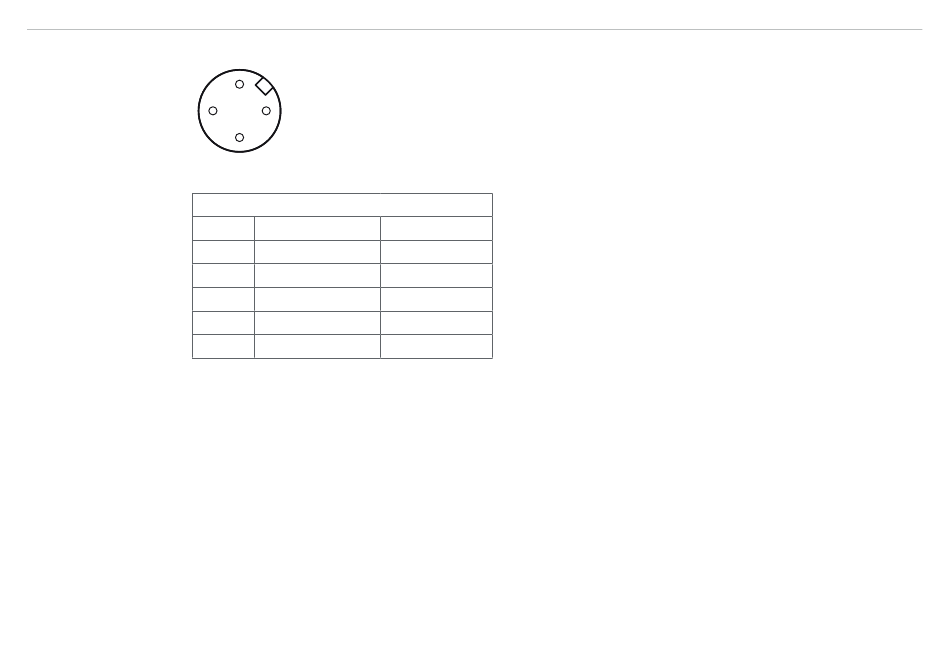

Abb. 10 4-pol. Kabelbuchse, Blick auf Lötstiftseite
Lichtquelle
Pin
1
2
3
4
Schirm Gehäuse
i
optoCONTROL 1200/1201
Ein- und Ausgänge
2
1
4
Signal
Farbe PC120x
+12 ... +32 VDC braun
Lasersteuerung
weiß
GND (0 V)
blau
GND (0 V)
schwarz
- - -
MICRO-EPSILON Eltrotec GmbH empfiehlt die Verwendung des Versorgungs- und Ausgangskabels
PC1200. Dieses Kabel ist als optionales Zubehör erhältlich.
Laserleistung:
Die Laserleistung in der Lichtquelle kann gesteuert werden.
Pin 2 offen: 66 % der maximalen Laserleistung
Pin 2 verbunden mit GND: Maximale Laserleistung
Pin 2 verbunden mit 0 ... 5 VDC: Laserleistung geregelt
Pin 2 verbunden mit 5 ... 24 VDC: Laser aus
Seite 22
