Betrieb
6.3
Lichtquelle
LED
Einstellung
Schaltzu-
stand
optoCONTROL 1200/1201

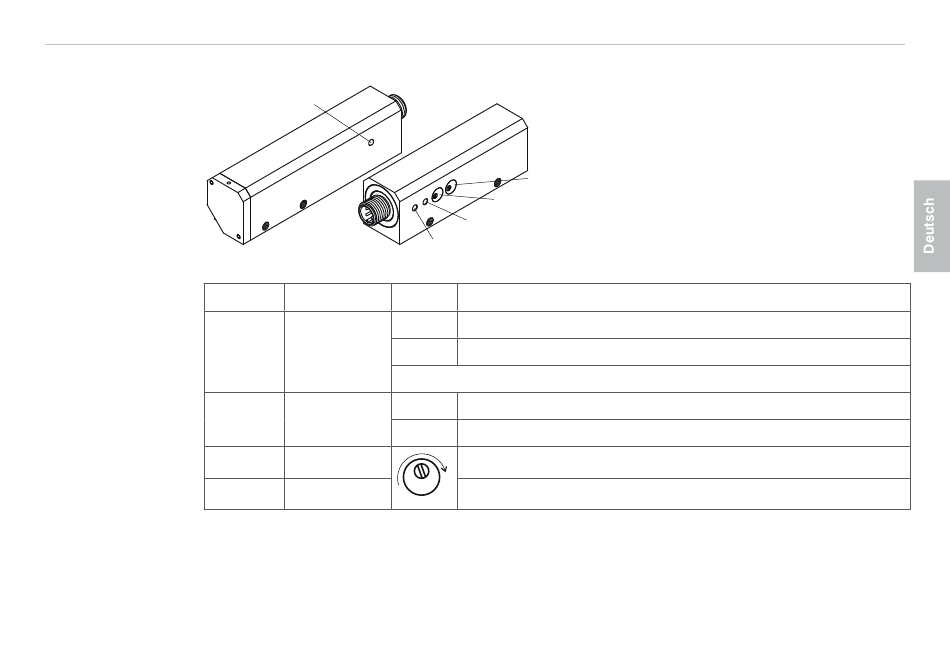

LED's, Potentiometer optoCONTROL 1200
Versorgung
Empfänger
Potentiometer Zustand Beschreibung
rot
grün
Analogspannung mit Verstärkungspoti auf 10 V einstellen
gelb
grün
Schaltschwelle
Verstärkung
Verstärkung
Schaltschwelle
Schaltzustand
Einstellung
Ausgang < 9,5 V
Ausgang > 9,5 V
Analogspannung < Schaltschwelle
Analogspannung > Schaltschwelle
Drehen im Uhrzeigersinn: Schaltschwelle erhöhen, Bereich 0 ... 10 V
Drehen im Uhrzeigersinn: Verstärkung erhöhen, Bereich 0 ... 10 V
Seite 19
