MICRO-EPSILON optoCONTROL 1201 Betriebsanleitung Seite 23

Betrieb
Empfänger
Pin
1
2
3
4
Schirm
1) High side/low side Schalter. Treibt die Last in Richtung +24 VDC oder nach GND.
optoCONTROL 1200/1201
Signal Farbe
PC120x
+12 ... +32 VDC braun
Analogausgang weiß
(0 ... 10 VDC)
GND (0 V) blau
Digitalausgang schwarz
Gehäuse ---
Versorgung +24 VDC
1
Analogausgang 0 ... 10 VDC
2
4 I < 100 mA
1
Last
GND
3

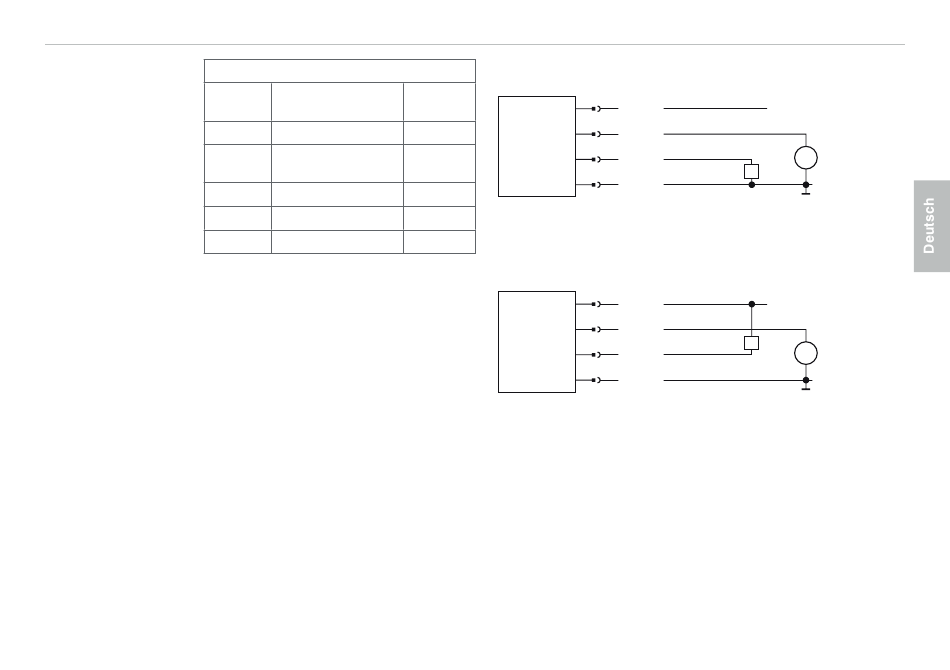

Abb. 12 Anschluss Empfänger, Last mit GND verbunden,
(PNP aktiv Lichtmenge < Grenzwert)
Versorgung +24 VDC
1
Analogausgang
2
I < 100 mA
1
4
Last
3
GND
Abb. 13 Anschluss Empfänger, Last mit +24 VDC verbunden,
(NPN aktiv Lichtmenge > Grenzwert)
V
0 ... 10 VDC
V
V
