Betrieb
6.5
Lichtquelle
LED
Schaltzu-
stand
Einstellung
optoCONTROL 1200/1201

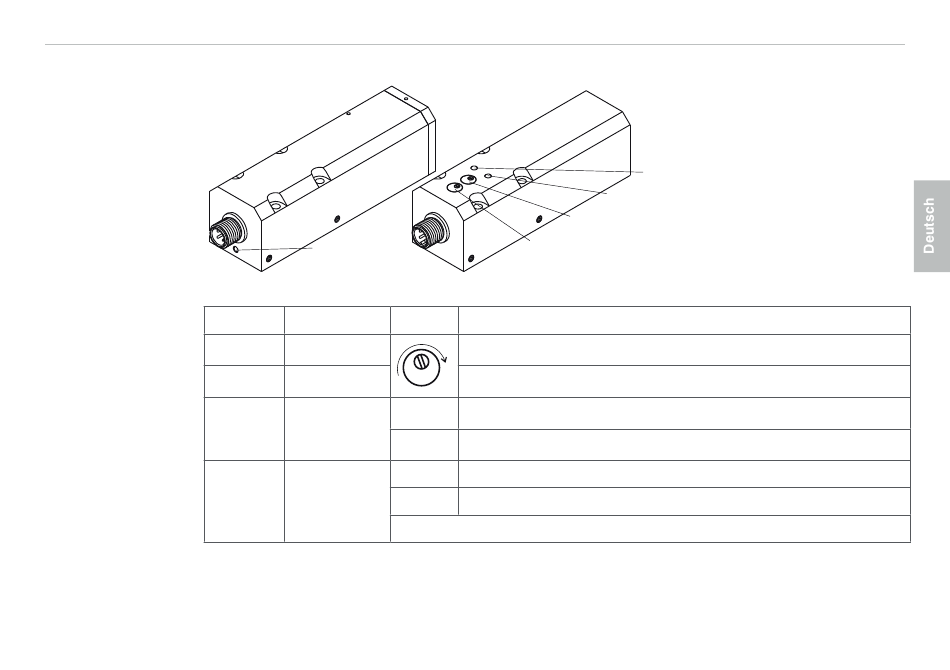

LED's, Potentiometer optoCONTROL 1201
Versor-
gung
Empfänger
Potentiometer Zustand Beschreibung
Schaltschwelle
Verstärkung
gelb
grün
rot
grün
Analogspannung mit Verstärkungspoti auf 10 V einstellen
Schaltzustand
Verstärkung
Schaltschwelle
Drehen im Uhrzeigersinn: Schaltschwelle erhöhen, Bereich 0 ... 10 V
Drehen im Uhrzeigersinn: Verstärkung erhöhen, Bereich 0 ... 10 V
Analogspannung < Schaltschwelle
Analogspannung > Schaltschwelle
Ausgang < 9,5 V
Ausgang > 9,5 V
Einstellung
Seite 21
