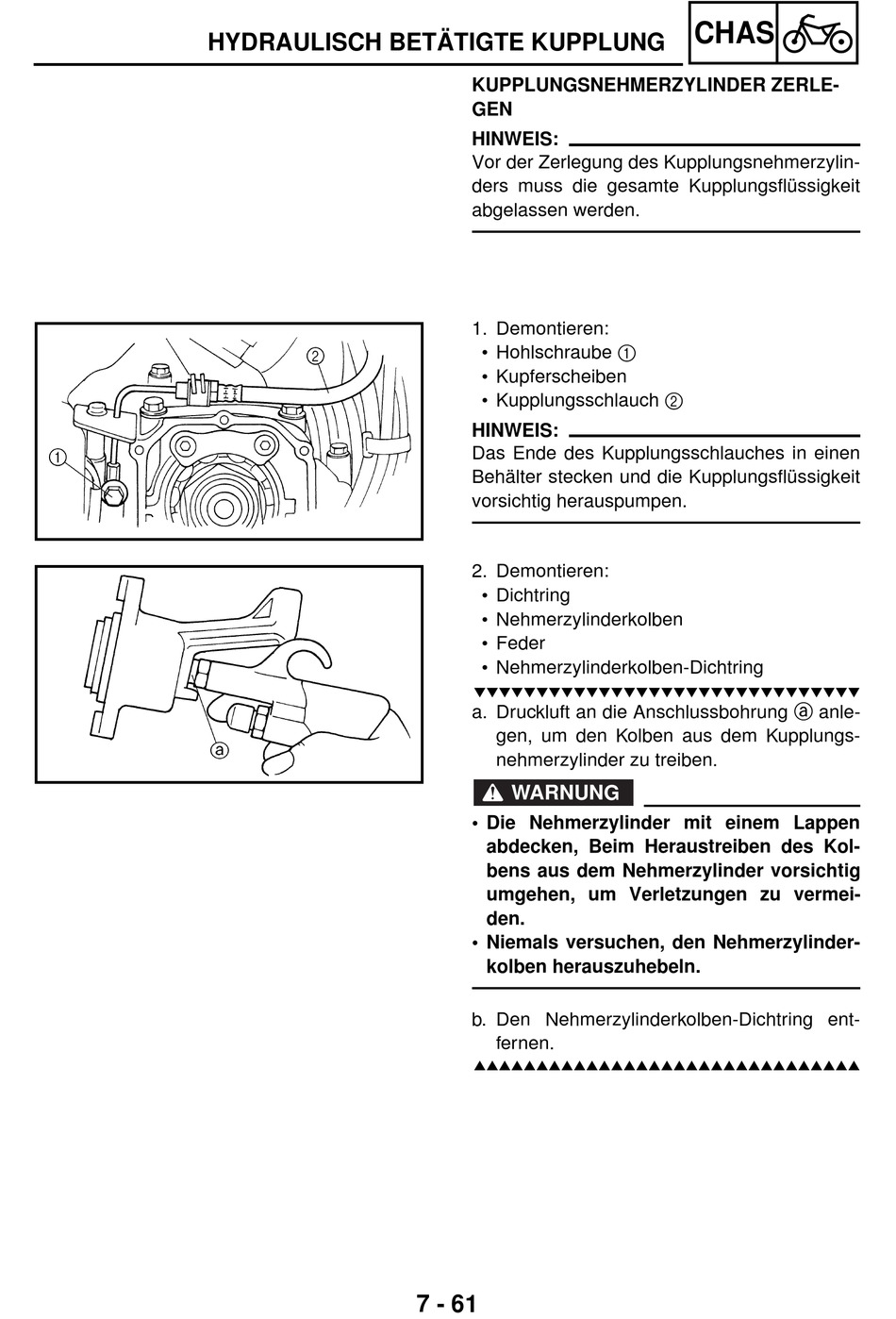

HYDRAULISCH BETÄTIGTE KUPPLUNG
KUPPLUNGSNEHMERZYLINDER ZERLE-
GEN
HINWEIS:
Vor der Zerlegung des Kupplungsnehmerzylin-
ders muss die gesamte Kupplungsflüssigkeit
abgelassen werden.
1. Demontieren:
• Hohlschraube 1
• Kupferscheiben
• Kupplungsschlauch 2
HINWEIS:
Das Ende des Kupplungsschlauches in einen
Behälter stecken und die Kupplungsflüssigkeit
vorsichtig herauspumpen.
2. Demontieren:
• Dichtring
• Nehmerzylinderkolben
• Feder
• Nehmerzylinderkolben-Dichtring
a. Druckluft an die Anschlussbohrung a anle-
gen, um den Kolben aus dem Kupplungs-
nehmerzylinder zu treiben.
WARNUNG
@
• Die Nehmerzylinder mit einem Lappen
abdecken, Beim Heraustreiben des Kol-
bens aus dem Nehmerzylinder vorsichtig
umgehen, um Verletzungen zu vermei-
den.
• Niemals versuchen, den Nehmerzylinder-
kolben herauszuhebeln.
b. Den Nehmerzylinderkolben-Dichtring ent-
fernen.
