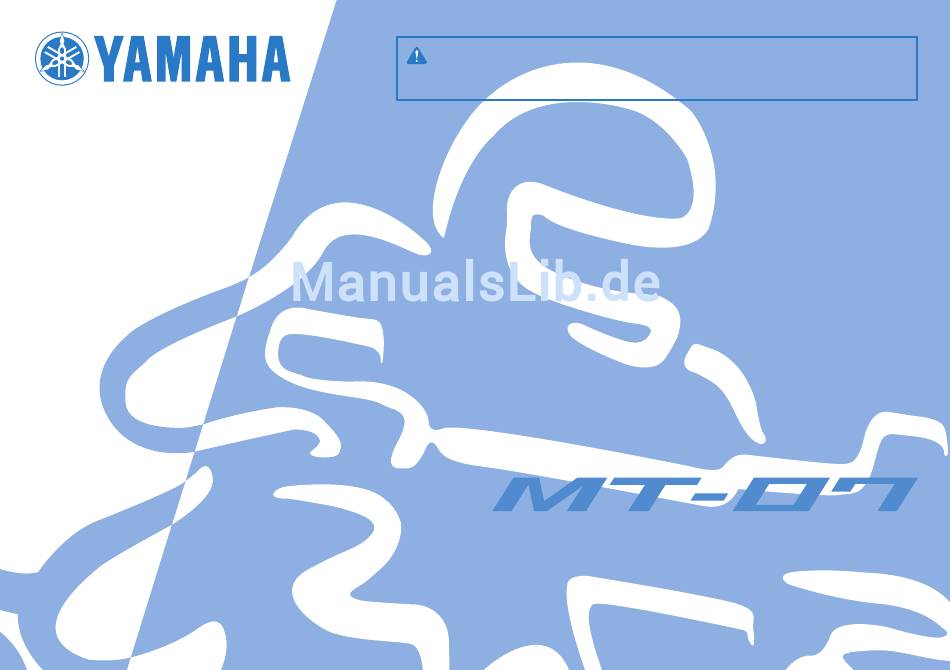

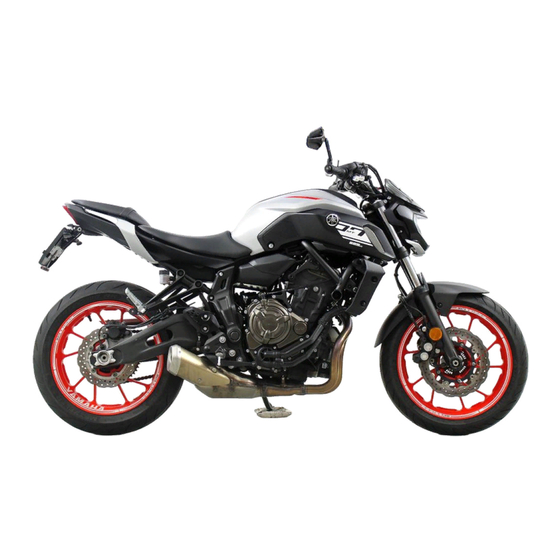

- Seite 1 Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Fahrzeug in Betrieb nehmen. BEDIENUNGSANLEITUNG MT07 MT07A 1WS-28199-G1...
-
Seite 2: Declaration Of Conformity
1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan DECLARATION of CONFORMITY KONFORMITÄTSERKLÄRUNG Company: YAMAHA MOTOR ELECTRONICS CO., LTD. Firma: YAMAHA MOTOR ELECTRONICS CO., LTD. Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 Japan Adresse: 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan Hereby declare that the product: Erklären hiermit, dass das Produkt:... - Seite 3 Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit. Damit Sie alle Vorzüge dieser MT07/MT07A nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn diese Be- dienungsanleitung informiert Sie nicht nur, wie Sie das Motorrad am besten bedienen, inspizieren und warten, sondern auch, wie Sie sich und ggf.
- Seite 4 KENNZEICHNUNG WICHTIGER HINWEISE GAU10134 Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet: Dies ist das Sicherheits-Warnsymbol. Es warnt Sie vor potenziellen Verletzungsgefahren. Befolgen Sie alle Sicherheitsanweisungen, die diesem Symbol folgen, um mögliche schwere oder tödliche Verletzungen zu vermeiden. Das Zeichen WARNUNG weist auf eine gefährliche Situation hin, die, wenn sie nicht vermie- WARNUNG den wird, zu tödlichen oder schweren Verletzungen führen kann.
- Seite 5 KENNZEICHNUNG WICHTIGER HINWEISE GAU10201 MT07/MT07A BEDIENUNGSANLEITUNG ©2013 Yamaha Motor Co., Ltd. 1. Auflage, November 2013 Alle Rechte vorbehalten. Nachdruck, Vervielfältigung und Verbreitung, auch auszugsweise, ist ohne schriftliche Genehmigung der Yamaha Motor Co., Ltd. nicht gestattet. Gedruckt in Japan.
-
Seite 6: Inhaltsverzeichnis
INHALT SICHERHEITSINFORMATIONEN ..1-1 Seitenständer ........3-25 Ventilspiel ........6-15 Zündunterbrechungs- u. Reifen..........6-16 BESCHREIBUNG ......2-1 Anlasssperrschalter-System..3-25 Gussräder ........6-18 Linke Seitenansicht ......2-1 Nebenverbraucher- Kupplungshebel-Spiel Rechte Seitenansicht...... 2-2 Steckverbinder ......3-27 einstellen ........6-19 Bedienungselemente und Spiel des Handbremshebels Instrumente ......... 2-3 ZU IHRER SICHERHEIT –... - Seite 7 INHALT Lenkung prüfen ......6-28 Radlager prüfen......6-29 Batterie ..........6-29 Sicherungen wechseln ....6-30 Scheinwerferlampe auswechseln ......6-32 Rücklicht/Bremslicht .....6-34 Blinkerlampe auswechseln....6-34 Kennzeichenleuchten-Lampe auswechseln ......6-35 Standlichtlampe auswechseln..6-36 Motorrad aufbocken......6-36 Vorderrad (für Modelle ohne ABS) ....6-37 Hinterrad (für Modelle ohne ABS) ....6-39 Fehlersuche ........6-41 Fehlersuchdiagramme....6-42 PFLEGE UND STILLLEGUNG DES MOTORRADS ........7-1 Vorsicht bei Mattfarben ....7-1...
-
Seite 8: Sicherheitsinformationen
SICHERHEITSINFORMATIONEN einem zertifizierten Ausbilder Trai- • Wenn Sie sich einer Kreuzung nä- GAU1028B ningsstunden nehmen. Wenden Sie hern, oder wenn Sie sie überque- sich an einen autorisierten Motorrad- ren, besondere Vorsicht walten las- Seien Sie ein verantwortungsbewusster händler, um Ausbildungskurse in Ihrer sen, da Motorradunfälle an Halter Nähe zu finden. - Seite 9 SICHERHEITSINFORMATIONEN Die Haltung des Fahrers und Mitfah- Tragen Sie ein Visier oder eine Schutz- • Kennen Sie Ihre Fähigkeiten und Grenzen. Wenn Sie innerhalb Ihrer rers ist für eine gute Kontrolle wichtig. brille. Kommt Wind in Ihre unge- Grenzen fahren, kann dies dazu •...
- Seite 10 Solche erreichen. Max. Gesamtzuladung: Gegenstände, einschließlich Ge- Lassen Sie den Motor nicht in MT07 176 kg (388 lb) päck, wie zum Beispiel Schlafsä- MT07A 173 kg (381 lb) schlecht belüfteten oder teilweise ge- cke, Matchbeutel oder Zelte, kön-...
- Seite 11 Yamaha-Händler erhalten, wurde von Sie und andere. Der Einbau von Produkten lität führen. Wird Zubehör am Len- Yamaha für die Verwendung an Ihrem Fahr- des freien Zubehörmarktes oder die Durch- ker oder im Bereich der zeug ausgelegt, getestet und zugelassen.
- Seite 12 SICHERHEITSINFORMATIONEN Kontrollieren, dass der Kraftstoffhahn die Bewegungsfreiheit des Fahrers und kann die Kontrolle über das (falls vorhanden) in Stellung “OFF” Fahrzeug beeinträchtigen; deshalb steht und dass kein Kraftstoff austritt. Das Vorderrad auf dem Anhänger werden solche Zubehörteile nicht empfohlen.
-
Seite 13: Beschreibung
BESCHREIBUNG GAU10411 Linke Seitenansicht 1. Nebenverbraucheranschluss-Steckverbinder (Seite 3-27) 9. Ölfilterpatrone (Seite 6-9) 2. Sitzbankschloss (Seite 3-20) 10.Kühlflüssigkeits-Ausgleichsbehälter (Seite 6-11) 3. Ablagefach (Seite 3-23) 4. Bordwerkzeug (Seite 6-2) 5. Fußschalthebel (Seite 3-14) 6. Motoröl-Einfüllschraubverschluss (Seite 6-9) 7. Motoröl-Ablassschraube (Seite 6-9) 8. Prüffenster für den Motorölstand (Seite 6-9) -
Seite 14: Rechte Seitenansicht
BESCHREIBUNG GAU10421 Rechte Seitenansicht 1. Hauptsicherung (Seite 6-30) 9. Hinterrad-Bremslichtschalter (Seite 6-20) 2. Sicherungskasten (Seite 6-30) 10.Bremsflüssigkeits-Vorratsbehälter hinten (Seite 6-21) 3. Batterie (Seite 6-29) 4. Federvorspannungs-Einstellring des Federbeins (Seite 3-23) 5. Kraftstofftank-Verschluss (Seite 3-17) 6. Scheinwerfer (Seite 6-32) 7. Kühlflüssigkeits-Ablassschraube (Seite 6-12) 8. -
Seite 15: Bedienungselemente Und Instrumente
BESCHREIBUNG GAU10431 Bedienungselemente und Instrumente 1. Kupplungshebel (Seite 3-14) 2. Linke Lenkerschalter (Seite 3-13) 3. Multifunktionsmesser-Einheit (Seite 3-6) 4. Zündschloss/Lenkschloss (Seite 3-2) 5. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 6-21) 6. Rechte Lenkerschalter (Seite 3-13) 7. Gasdrehgriff (Seite 6-15) 8. Handbremshebel (Seite 3-15) -
Seite 16: Armaturen, Bedienungselemente Und Deren Funktion
Verfahren ist, ßerst empfehlenswert immer einen sind das Fahrzeug und alle drei Schlüssel der programmierten Standard- zu einer Yamaha-Fachwerkstatt zu brin- schlüssel zum Fahren zu verwen- gen, um sie dort programmieren zu lassen. den und den Hauptschlüssel an ei- Den Hauptschlüssel (roter Bügel) nicht zum... -
Seite 17: Zünd-/Lenkschloss
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION Die Standardschlüssel, sowie GAU10473 GAU38531 Zünd-/Lenkschloss Schlüssel anderer Wegfahrsperren- Alle elektrischen Stromkreise werden mit systeme, vom Hauptschlüssel zur Strom versorgt; Instrumentenbeleuchtung, Neuprogrammierung fern halten. Rücklicht, Kennzeichenleuchte und Stand- Schlüssel anderer Wegfahrsperren- licht vorn leuchten auf, und der Motor kann systeme vom Zündschloss fern hal- angelassen werden. - Seite 18 ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION Lenker entriegeln GAU10685 GCA20760 LOCK (Schloss) ACHTUNG Der Lenker ist verriegelt und alle elektri- Durch Verwendung der Warnblinkanlage schen Systeme sind ausgeschaltet. Der oder der Blinker über einen längeren Schlüssel lässt sich in dieser Position ab- Zeitraum wird die Batterie entladen.
-
Seite 19: Kontroll- Und Warnleuchten
Diese Kontrollleuchte leuchtet auf, wenn erhaft leuchtet, obwohl der Ölstand kor- das Getriebe sich in der Leerlaufstellung rekt ist, sofort den Motor ausschalten befindet. und das Fahrzeug von einer Yamaha- Fachwerkstatt überprüfen lassen. GAU11081 Fernlicht-Kontrollleuchte “ ” Diese Kontrollleuchte leuchtet bei einge- HINWEIS schaltetem Fernlicht. - Seite 20 Leuchtet die Warnleuchte nicht auf, wenn dingungen auf, lassen Sie das System so- ACHTUNG der Schlüssel auf “ON” gedreht wird, oder bald wie möglich von einer Yamaha-Fach- wenn sie nicht erlischt, sollten Sie den werkstatt überprüfen. (Nähere Angaben zur Den Motor bei Überhitzung nicht weiter...
-
Seite 21: Multifunktionsmesser-Einheit
Leuchtet die Anzeigeleuchte nicht auf, wenn der Schlüssel auf “ON” gedreht wird, oder wenn sie nicht erlischt, sollten Sie den 1. Kraftstoffmesser Stromkreis von einer Yamaha-Fachwerk- 2. Uhr statt kontrollieren lassen. 1. Linker Einstellknopf 3. Ganganzeige Wenn der Zündschlüssel auf “OFF”... - Seite 22 ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION einen Drehzahlmesser Drehzahlmesser eine Uhr einen Kraftstoffmesser eine Eco-Anzeige eine Ganganzeige eine Multifunktionsanzeige eine Stromkreis-Prüfeinrichtung einen Helligkeits-Kontrollmodus HINWEIS Der Zündschlüssel muss vor dem Drü- cken des linken und des rechten Ein- 1.
- Seite 23 Wählen Sie den Gang, der zur Fahr- und die Reserve-Warnanzeige “ ” blinken Kraftstoffmesser acht Mal auf und erlöschen dann für etwa 3 zeuggeschwindigkeit passt. Sekunden. In diesem Fall den Stromkreis von einer Yamaha-Fachwerkstatt überprü- Ganganzeige fen lassen. Öko-Anzeige 1. Kraftstoffmesser 2. Reserve-Warnanzeige “ ”...
- Seite 24 ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION Multifunktionsanzeige Mit dem linken Einstellknopf die Anzeige HINWEIS zwischen Kilometerzähler “ODO”, Tageski- Den rechten Einstellknopf drücken, um die lometerzähler “TRIP 1” und “TRIP 2”, aktu- Anzeige in der umgekehrten Reihenfolge ellem Kraftstoffverbrauch “km/L” oder umzuschalten. “L/100 km”, durchschnittlichem Kraftstoff- verbrauch “AVE_ _._ km/L”...
- Seite 25 ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION “km/L”: Es wird die Fahrstrecke ange- Zum Zurückstellen eines Tageskilometer- Modus für den durchschnittlichen Kraft- zählers auf Null den linken Einstellknopf zeigt, die mit einer Kraftstoffmenge stoffverbrauch drücken und dann den rechten Einstell- von 1.0 L unter den momentanen knopf mindestens eine Sekunde lang ge- Fahrbedingungen zurückgelegt wer- drückt halten.
- Seite 26 ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION “AVE_ _._ MPG” (nur für UK): Es wird Kühlflüssigkeits-Temperaturanzeige Umgebungstemperaturanzeige die durchschnittliche Fahrstrecke an- gezeigt, die mit einer Kraftstoffmenge von 1.0 Imp.gal zurückgelegt werden kann. Drücken Sie, während eine der beiden durchschnittlichen Kraftstoffverbrauchsan- zeigen angezeigt wird, den linken Einstell- knopf eine Sekunde lang, um auf die ande- re durchschnittliche Verbrauchsanzeige umzuschalten.
- Seite 27 Sie das fahrsperren-Systems auf und die Anzeige Fahrzeug, den Schlüssel zur Re-Re- zeigt einen Fehlercode an. gistrierung des Codes und beide Standardschlüssel zu einer Yamaha- HINWEIS Fachwerkstatt und lassen Sie die Falls die Anzeige den Fehlercode 52 an- Standardschlüssel re-registrieren.
-
Seite 28: Lenkerarmaturen
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION Mit dieser Funktion können Sie die Hellig- GAU1234G GAU12351 Lenkerarmaturen Lichthupenschalter “ ” keit der Multifunktionsmesser-Konsole ent- Drücken Sie diese Taste, um die Schein- sprechend den Lichtverhältnissen der Um- Links werfer kurz aufleuchten zu lassen. gebung einstellen. -
Seite 29: Kupplungshebel
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION Starten die Anweisungen zum Anlassen GAU12821 GAU12872 Kupplungshebel Fußschalthebel des Motors lesen; siehe dazu Seite 5-1. Diesen Schalter auf “ ” stellen, um den Motor in einem Notfall, z. B. wenn das Fahr- zeug stürzt oder wenn der Gaszug klemmt, zu stoppen. -
Seite 30: Handbremshebel
Handbremshebel Fußbremshebel ABS (für Modelle mit ABS) Der Handbremshebel befindet sich an der Das Antiblockiersystem (ABS) von Yamaha rechten Seite des Lenkers. Zur Betätigung ist elektronisch geregelt und weist einen der Vorderradbremse den Hebel zum Gas- getrennten Regelkreis für Vorder- und Hin- drehgriff ziehen. - Seite 31 Pulsie- ren am Hand- oder Fußbremshebel bei aktiviertem System vom Benutzer gespürt werden kann. Es wird jedoch Spezialwerkzeug dafür benötigt. Des- halb wenden Sie sich bitte an Ihre Yamaha-Fachwerkstatt, wenn Sie die- sen Test durchführen. 3-16...
-
Seite 32: Tankverschluss
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION GAU13075 GAU13222 Tankverschluss HINWEIS Kraftstoff Der Tankverschluss kann nur mit einge- Vor Fahrtantritt sicherstellen, dass ausrei- stecktem Schlüssel geschlossen und ver- chend Benzin im Tank ist. riegelt werden. Der Schlüssel lässt sich nur GWA10882 WARNUNG in der Verriegelungsstellung abziehen. - Seite 33 Äthanolgehalt 10% (E10) nicht überschreitet. Gasohol mit Methanol wird Empfohlener Kraftstoff: 1. Kraftstofftank-Einfüllrohr Bleifreies Superbenzin (Gasohol nicht von Yamaha empfohlen, weil es das 2. Maximaler Kraftstoffstand (E10) zulässig) Kraftstoffsystem beschädigen oder die Fassungsvermögen des Kraftstoff- 3. Verschütteten Kraftstoff immer sofort Fahrzeugleistung beeinträchtigen kann.
-
Seite 34: Kraftstofftank-Belüftungsschlauch Und Überlaufschlauch
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION Sicherstellen, dass sich die Farbmar- GAU55512 GAU13434 Kraftstofftank-Belüftungs- Katalysator kierung auf jedem Schlauch unterhalb schlauch und Überlaufschlauch Dieses Modell ist mit einem Abgaskatalysa- der Klemme befindet. tor in der Auspuffanlage ausgerüstet. GWA10863 WARNUNG Die Auspuffanlage ist nach dem Betrieb heiß. -
Seite 35: Sitzbank
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION cken und den Sitz dann an der Hinter- GCA10702 GAU59901 Sitzbank ACHTUNG seite nach unten drücken, sodass er einrastet. Ausschließlich bleifreies Benzin tanken. Beifahrersitz Der Gebrauch verbleiten Benzins verur- sacht nicht reparierbare Schäden am Beifahrersitz abnehmen Abgaskatalysator. -
Seite 36: Helmhalte-Drahtseil
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION Fahrersitz montieren GAU59981 Helmhalte-Drahtseil 1. Die Sitzaufnahme auf dem Vorsprung Ein Helmhalte-Drahtseil befindet sich an am Rahmenkreuz einhaken (siehe Ab- der Unterseite des Beifahrersitzes. Mit die- bildung) und dann den Sitz in die ur- sem Kabel und in Verbindung mit dem sprüngliche Position setzen. - Seite 37 ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION Zum Lösen des Helms vom Helmhalte- HINWEIS HINWEIS Drahtseil Den Schraubendreher beim Abnehmen Darauf achten, dass der Schraubendreher 1. Den Beifahrersitz abnehmen. zur “ ”-Markierung am Beifahrersitz sicher zwischen den Halterungen sitzt, 2. Den Schraubendreher entfernen und schieben.
-
Seite 38: Ablagefach
(3 lb) für das Ablagefach nicht Dieses Federbein enthält Stickstoff un- überschreiten. ter hohem Druck. Lesen Sie die folgen- Den Zuladungsgrenzwert von MT07 den Informationen aufmerksam durch, 176 kg (388 lb) bevor Sie mit dem Federbein hantieren. Den Stoßdämpfer unter keinen Um- MT07A 173 kg (381 lb) für das Fahr-... -
Seite 39: Spanngurt-Halterungen
Zylinderschä- den führen zu schlechtem Dämp- fungsverhalten. Entsorgen Sie ein beschädigtes oder abgenutztes Federbein nicht selbst. Bringen Sie das Federbein zu einer Yamaha-Fachwerkstatt zur 1. Spanngurt-Halterung Wartung. 2. Haken 1. Spanngurt-Halterung Es gibt sechs Spanngurt-Halterungen, vier auf der Unterseite des Beifahrersitzes und jeweils eine auf den Beifahrer-Fußrasten. -
Seite 40: Seitenständer
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION System festgestellt werden, das Fahr- GAU15306 GAU57950 Seitenständer Zündunterbrechungs- u. Anlass- zeug umgehend von einer Yamaha- Der Seitenständer befindet sich auf der lin- sperrschalter-System Fachwerkstatt instand setzen lassen. ken Seite des Rahmens. Den Seitenständer Das Zündunterbrechungs- und Anlass- mit dem Fuß... - Seite 41 Springt der Motor an? NEIN Der Leerlaufschalter arbeitet möglicherweise nicht korrekt. Mit laufendem Motor: Das Motorrad sollte bevor es wieder gefahren wird von einer Yamaha-Fachwerkstatt geprüft 6. Seitenständer hochklappen. werden. 7. Kupplungshebel gezogen halten. 8. Gang einlegen. 9. Seitenständer herunterklappen.
-
Seite 42: Nebenverbraucher-Steckverbinder
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION GAU59950 Nebenverbraucher-Steckverbin- GWA12532 WARNUNG Zum Schutz vor elektrischem Schlag oder Kurzschluss sicherstellen, dass der Deckel montiert ist, wenn der Nebenver- braucheranschluss nicht verwendet wird. 1. Nebenverbraucheranschluss-Steckverbin- GCA20090 ACHTUNG 2. Nebenverbraucher-Steckverbinder-Deckel Das über den Nebenverbraucheran- Dieses Fahrzeug ist mit einem Nebenver- schluss angeschlossene Zubehör darf braucher-Steckverbinder ausgestattet. -
Seite 43: Zu Ihrer Sicherheit - Routinekontrolle Vor Fahrtbeginn
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt, erhöht sich die Gefahr eines Unfalls oder ei- ner Beschädigung des Fahrzeugs. Benutzen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem nicht mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yamaha-Fach- werkstatt überprüfen. - Seite 44 • Ggf. einstellen. • Sicherstellen, dass er reibungslos funktioniert. • Spiel des Gasdrehgriffs prüfen. Gasdrehgriff 6-15, 6-25 • Ggf. das Spiel des Gasdrehgriffs von einer Yamaha-Fachwerkstatt einstellen und des Seilzug- und Griffgehäuse schmieren lassen. • Sicherstellen, dass er reibungslos funktioniert. Steuerungs-Seilzüge 6-25 •...
- Seite 45 • Ggf. festziehen. Instrumente, Lichter, Signale • Funktion prüfen. — und Schalter • Korrigieren, falls nötig. • Funktion des Zündunterbrechungs- und Anlasssperrschaltersystems kontrollie- ren. 3-25 Seitenständerschalter • Arbeitet das System nicht korrekt, das Fahrzeug von einer Yamaha-Fachwerk- statt überprüfen lassen.
-
Seite 46: Wichtige Fahr- Und Bedienungshinweise
Motor bei einem Sturz auszuschalten. nicht verstehen, wenden Sie sich bitte an dingungen erfüllt ist: In diesem Fall zeigt die Multifunktions- Das Getriebe befindet sich in der Ihren Yamaha-Händler. anzeige den Fehlercode 30 an, dies ist GWA10272 Leerlaufstellung. jedoch keine Fehlfunktion. Den WARNUNG ... -
Seite 47: Schalten
Die Leerlauf-Kontrollleuchte Warnleuchte) nicht, siehe Seite 3-4 sollte aufleuchten. Ist das nicht der für die Stromkreisprüfung der ent- Fall, den Stromkreis von einer sprechenden Warn- oder Anzeige- Yamaha-Fachwerkstatt überprüfen leuchte. 1. Fußschalthebel Die Öldruck-Warnleuchte erlischt lassen. 2. Neutralstellung 3. -
Seite 48: Tipps Zum Kraftstoffsparen
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE GCA10261 GAU16811 GAU16842 Tipps zum Kraftstoffsparen Einfahrvorschriften ACHTUNG Der Kraftstoffverbrauch des Motors kann Die ersten 1600 km (1000 mi) sind aus- Auch wenn das Getriebe im Leer- durch die Fahrweise stark beeinflusst wer- schlaggebend für die Leistung und Lebens- lauf ist, das Motorrad nicht über ei- den. -
Seite 49: Parken
Deshalb so par- Bei Motorstörungen während der ken, dass Kinder oder Fußgänger Einfahrzeit das Fahrzeug sofort von die heißen Teile nicht versehentlich einer Yamaha-Fachwerkstatt über- berühren und sich verbrennen kön- prüfen lassen. nen. Das Fahrzeug nicht auf abschüssi-... -
Seite 50: Regelmässige Wartung Und Einstellung
Wartung und der Benut- sen Sie, um mögliche Verbrennungen zu zung des Fahrzeugs. Wenn Sie nicht mit vermeiden, die Komponenten der der Fahrzeugwartung vertraut sind, be- Bremsanlage erst abkühlen, bevor Sie auftragen Sie einen Yamaha-Händler mit sie berühren. der Wartung. -
Seite 51: Bordwerkzeug
REGELMÄSSIGE WARTUNG UND EINSTELLUNG arbeiten fehlt, lassen Sie die Wartungsar- GAU59910 Bordwerkzeug beiten von einer Yamaha-Fachwerkstatt ausführen. 1. Bordwerkzeug Das Bordwerkzeug befindet sich unter dem Beifahrersitz. An der Unterseite des Beifah- rersitzes sind ebenfalls einige Werkzeuge untergebracht. (Siehe Seite 3-20.) -
Seite 52: Tabelle Für Regelmäßige Wartung Des Abgas-Kontrollsystems
Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen. Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden. GAU46911 Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems... -
Seite 53: Allgemeine Wartungs- Und Schmiertabelle
REGELMÄSSIGE WARTUNG UND EINSTELLUNG GAU1770K Allgemeine Wartungs- und Schmiertabelle KILOMETERSTAND JAHRES- KONTROLLE ODER WARTUNGS- PRÜFPUNKT KONTROL- 1000 km 10000 km 20000 km 30000 km 40000 km ARBEIT (600 mi) (6000 mi) (12000 mi) (18000 mi) (24000 mi) √ 1 * Luftfiltereinsatz •... - Seite 54 REGELMÄSSIGE WARTUNG UND EINSTELLUNG KILOMETERSTAND JAHRES- KONTROLLE ODER WARTUNGS- PRÜFPUNKT KONTROL- 1000 km 10000 km 20000 km 30000 km 40000 km ARBEIT (600 mi) (6000 mi) (12000 mi) (18000 mi) (24000 mi) • Profiltiefe prüfen und auf Beschä- digung kontrollieren. √...
- Seite 55 REGELMÄSSIGE WARTUNG UND EINSTELLUNG KILOMETERSTAND JAHRES- KONTROLLE ODER WARTUNGS- PRÜFPUNKT KONTROL- 1000 km 10000 km 20000 km 30000 km 40000 km ARBEIT (600 mi) (6000 mi) (12000 mi) (18000 mi) (24000 mi) Kupplungshebe- √ √ √ √ √ • Mit Lithiumseifenfett schmieren. lumlenkwelle Fußschalthebelum- √...
- Seite 56 REGELMÄSSIGE WARTUNG UND EINSTELLUNG KILOMETERSTAND JAHRES- KONTROLLE ODER WARTUNGS- PRÜFPUNKT KONTROL- 1000 km 10000 km 20000 km 30000 km 40000 km ARBEIT (600 mi) (6000 mi) (12000 mi) (18000 mi) (24000 mi) Vorderrad- und Hin- √ √ √ √ √ √...
-
Seite 57: Zündkerzen Prüfen
Sie ihn herausziehen; um ihn einzu- Die Sitzfläche der Kerzendichtung reinigen; zu diagnostizieren. Lassen Sie stattdessen bauen, wird er vor- und zurückgedreht, Schmutz und Fremdkörper vom Gewinde das Fahrzeug von einer Yamaha-Fach- während Sie ihn hineindrücken. abwischen. werkstatt prüfen. Bei fortgeschrittenem Abbrand der Mittel- Anzugsmoment: elektroden oder übermäßigen Ölkohleabla-... -
Seite 58: Motoröl Und Ölfilterpatrone
REGELMÄSSIGE WARTUNG UND EINSTELLUNG 4. Den Einfüllschraubverschluss und die GAU60470 Motoröl und Ölfilterpatrone Motoröl-Ablassschraube mit ihrer Der Motorölstand sollte vor jeder Fahrt ge- Dichtung herausdrehen, um das Mo- prüft werden. Außerdem müssen in den toröl aus dem Kurbelgehäuse abzu- empfohlenen Abständen gemäß Wartungs- lassen. - Seite 59 2.60 L (2.75 US qt, 2.29 Imp.qt) 2. Ölfilterpatrone HINWEIS HINWEIS Verschüttetes Öl auf allen Motorteilen ab- Ölfilterschlüssel sind beim Yamaha-Händ- wischen, nachdem der Motor und die Aus- ler erhältlich. puffanlage abgekühlt sind. 6. Den O-Ring der neuen Ölfilterpatrone 1. Drehmomentschlüssel GCA11621 mit sauberem Motoröl benetzen.
-
Seite 60: Kühlflüssigkeit
Sicherstellen, dass das Fahrzeug bei 3. Minimalstand-Markierung schalten und das Fahrzeug von einer der Kontrolle des Kühlmittelstands 3. Befindet sich der Kühlflüssigkeits- Yamaha-Fachwerkstatt überprüfen las- vollständig gerade steht. Selbst ge- stand an oder unter der Minimalstand- sen. ringfügige Neigung zur Seite kann be- Markierung, den Ausgleichsbehälter-... - Seite 61 REGELMÄSSIGE WARTUNG UND EINSTELLUNG rosion geschützt ist. Wenn der Kühlflüssigkeit Wasser hinzugefügt wurde, den Frostschutzmittelgehalt der Kühlflüssigkeit so bald wie möglich von einer Yamaha-Fach- werkstatt überprüfen lassen, da sonst die Wirksamkeit des Kühlmit- tels reduziert wird. [GCA10473] Fassungsvermögen des Kühlflüs- sigkeits-Ausgleichsbehälters (bis...
- Seite 62 REGELMÄSSIGE WARTUNG UND EINSTELLUNG 6. Die Kühlflüssigkeit aus dem Aus- gleichsbehälter ablassen; dazu den Behälter umstülpen. 7. Den Kühlflüssigkeits-Ausgleichsbe- hälter und seine Abdeckung in die ur- sprüngliche Lage bringen und dann mit der Schraube und dem Schnell- verschluss befestigen. 1. Kühlflüssigkeits-Ausgleichsbehälterabde- 1.
-
Seite 63: Luftfiltereinsatz Wechseln Und Ablassschlauch Reinigen
Umgebung zen. ist der Luftfiltereinsatz häufiger in einer 17. Den Motor anlassen und das Fahr- Füllmenge: Yamaha-Fachwerkstatt zu ersetzen. Der zeug auf Kühlflüssigkeitslecks über- Fassungsvermögen des Kühlers Luftfiltergehäuse-Ablassschlauch ist leicht prüfen. Treten Lecks auf, das Kühl- (einschließlich aller Kanäle):... -
Seite 64: Spiel Des Gasdrehgriffs Prüfen
Motorgeräusche entstehen können. Um dem vorzubeugen, muss das Ventilspiel in den empfohlenen Abständen gemäß Wartungs- und Schmiertabelle von einer Yamaha-Fachwerkstatt geprüft und ggf. eingestellt werden. 1. Spiel des Gasdrehgriffs Das Spiel des Gasdrehgriffs sollte am inne- ren Rand des Gasdrehgriffs 3.0–5.0 mm (0.12–0.20 in) betragen. -
Seite 65: Reifen
Vor jeder Fahrt die Reifen prüfen. Bei unzu- Maximale Zuladung*: reichender Profiltiefe, Nägeln oder Glas- GWA10504 MT07 176 kg (388 lb) WARNUNG splittern in der Lauffläche, rissigen Flanken MT07A 173 kg (381 lb) usw. den Reifen umgehend von einer... - Seite 66 Rädern und der Bremsanla- 2. Reifenventileinsatz sind nach zahlreichen Tests von der ge zu tun haben, sowie den Reifen- 3. Reifenventilkappe mit Dichtung Yamaha Motor Co., Ltd. freigegeben wor- wechsel grundsätzlich von einer Dieses Motorrad ist mit Schlauchlos-Reifen den. Yamaha-Fachwerkstatt vornehmen und Gummireifenventilen ausgestattet.
-
Seite 67: Vorne Und Hinten
Hohe Geschwindigkeiten sollten Hersteller/Modell: Bei Mängeln an Reifen oder Rädern nur mit warmen Reifen gefahren MICHELIN/PILOT ROAD 3A das Rad von einer Yamaha-Fach- werden. BRIDGESTONE/BT023R M werkstatt ersetzen lassen. Selbst Den Reifenluftdruck stets der Zula- VORNE und HINTEN: kleinste Reparaturen an Rädern und... -
Seite 68: Kupplungshebel-Spiel Einstellen
System befindet. Befindet sich tung (b) drehen. Luft im Hydrauliksystem, lassen Sie das HINWEIS System von einer Yamaha-Fachwerk- statt entlüften, bevor Sie mit dem Fahr- Falls sich die Kupplung nicht, wie oben be- zeug fahren. Luft in der Bremsanlage schrieben, korrekt einstellen lässt, folgen-... -
Seite 69: Bremslichtschalter
Schmiertabelle geprüft werden. und Handbremshebel betätigt wird, muss kurz bevor die Bremsen greifen aufleuch- GAU36891 ten. Die Bremslichtschalter gegebenenfalls Scheibenbremsbeläge vorn vom Yamaha-Händler einstellen lassen. 1. Hinterrad-Bremslichtschalter 2. Einstellmutter des Hinterrad-Bremslicht- schalters Das Bremslicht, das vom Fußbremshebel und Handbremshebel betätigt wird, muss kurz bevor die Bremsen greifen aufleuch- 1. -
Seite 70: Bremsflüssigkeitsstand Prüfen
Schei- Verlust der Bremswirkung führen. Fol- 1. Minimalstand-Markierung benbremsbeläge als ganzen Satz von einer gende Vorsichtsmaßregeln beachten: Yamaha-Fachwerkstatt austauschen las- Bei Bremsflüssigkeitsmangel kann sen. Luft in die Bremsanlage eindringen und die Bremsleistung verringern. Den Einfüllschraubverschluss vor dem Abnehmen säubern. -
Seite 71: Bremsflüssigkeit Wechseln
Wird eine andere keitsstandes die Bremsanlage vor dem Bremsschläuche, in den unten aufgeführ- Bremsflüssigkeit als DOT 4 nachge- nächsten Fahrtantritt von einer Yamaha- ten Abständen gewechselt werden, oder füllt, kann es zu schädlichen chemi- Fachwerkstatt überprüfen lassen. wenn sie beschädigt oder undicht sind. -
Seite 72: Antriebsketten-Durchhang
GAU59920 Antriebskettendurchhang einstellen muttern an beiden Enden der Schwin- lbf) unter dem Ende der Antriebsket- Wenden Sie sich an einen Yamaha-Händler ge in Richtung (b) drehen und dann tenführung auf die Antriebskette drü- vor Sie den Durchhang der Antriebskette das Hinterrad nach vorn drücken. -
Seite 73: Antriebskette Säubern Und Schmieren
REGELMÄSSIGE WARTUNG UND EINSTELLUNG ten, dass der Kettendurchhang sich GAU23026 Antriebskette säubern und immer im Sollbereich befindet. schmieren [GCA17791] Die Kette muss gemäß Wartungs- und Schmiertabelle gereinigt und geschmiert werden, um den Verschleiß gering zu hal- ten. Dies gilt besonders für den Betrieb in nassen oder staubigen Gegenden. -
Seite 74: Bowdenzüge Prüfen Und Schmieren
Zustand sollte vor jeder Fahrt kontrolliert drehgriffs kontrolliert werden. Zusätzlich werden und die Züge und deren Enden ggf. sollte der Gaszug in einer Yamaha-Fach- geschmiert werden. Ist ein Bowdenzug be- werkstatt gemäß den in der Wartungs- und schädigt oder funktioniert er nicht rei- Schmiertabelle vorgeschriebenen Abstän-... -
Seite 75: Fußbrems- Und Schalthebel Prüfen Und Schmieren
REGELMÄSSIGE WARTUNG UND EINSTELLUNG GAU44275 GAU23144 Empfohlene Schmiermittel: Fußbrems- und Schalthebel prü- Handbrems- und Kupplungshe- Handbremshebel: fen und schmieren bel prüfen und schmieren Silikonfett Vor Fahrtantritt die Funktion der Fußbrems- Vor jeder Fahrt die Funktion der Hand- Kupplungshebel: und Schalthebel prüfen und ggf. die Dreh- brems- und Kupplungshebel prüfen und Lithiumseifenfett punkte schmieren. -
Seite 76: Seitenständer Prüfen Und Schmieren
Die Funktion des Seitenständers sollte vor Die Schwingen-Drehpunkte müssen in ei- einer Yamaha-Fachwerkstatt gemäß War- jeder Fahrt geprüft werden und die Dreh- ner Yamaha-Fachwerkstatt in den vorge- tungs- und Schmiertabelle geschmiert wer- punkte und Metall-auf-Metall-Kontaktober- schriebenen Abständen geschmiert wer- den. -
Seite 77: Teleskopgabel Prüfen
2. Die unteren Enden der Teleskopgabel che Schäden festgestellt werden, das letzungen zu vermeiden, das Fahr- greifen und versuchen, sie in Fahrt- Fahrzeug von einer Yamaha-Fachwerk- zeug sicher abstützen, damit es richtung vor und zurück zu bewegen. statt überprüfen bzw. reparieren lassen. -
Seite 78: Radlager Prüfen
Wasserstoffgas (Knallgas). Daher oder das Rad nicht leichtgängig dreht, die rersitz. (Siehe Seite 3-20.) Funken, offene Flammen, brennen- Radlager von einer Yamaha-Fachwerkstatt Dieses Modell ist mit einer VRLA-Batterie de Zigaretten und andere Feuer- überprüfen lassen. (Valve Regulated Lead Acid) ausgestattet. -
Seite 79: Sicherungen Wechseln
REGELMÄSSIGE WARTUNG UND EINSTELLUNG scher Nebenverbraucher schneller entlädt, dreht wurde, dann zuerst das Plus- GAU59870 Sicherungen wechseln wenn das Fahrzeug mit solchen ausgestat- kabel und anschließend das Mi- Die Hauptsicherung und die Sicherungs- tet ist. nuskabel anschließen. [GCA16841] kästen, die die Sicherungen für die einzel- GCA16522 4. - Seite 80 REGELMÄSSIGE WARTUNG UND EINSTELLUNG MT07 MT07A 2. Die durchgebrannte Sicherung her- ausnehmen, und dann eine neue Si- cherung mit der vorgeschriebenen 9 10 1 2 3 4 5 1 2 3 4 5 Amperezahl einsetzen. WARNUNG! Keine Sicherung mit einer höheren als der vorgeschriebenen Ampere- zahl verwenden, um Schäden an...
-
Seite 81: Scheinwerferlampe Auswechseln
REGELMÄSSIGE WARTUNG UND EINSTELLUNG 4. Falls die neue Sicherung sofort wieder GAU59881 Vorgeschriebene Sicherungen: Scheinwerferlampe auswech- durchbrennt, die elektrische Anlage Hauptsicherung: seln von einer Yamaha-Fachwerkstatt 30.0 A Dieses Modell ist mit einer Halogen- überprüfen lassen. Nebenverbrauchersicherung: Scheinwerferlampe ausgestattet. Eine 2.0 A Scheinwerfersicherung: durchgebrannte Scheinwerferlampe kann 15.0 A... - Seite 82 REGELMÄSSIGE WARTUNG UND EINSTELLUNG 1. Den Glasteil der Lampe nicht berühren. 1. Schraube und Unterlegscheibe 1. Halterung der Scheinwerferlampe 2. Scheinwerferlampe 1. Den Scheinwerfereinsatz abschrau- 2. Den Scheinwerfer-Steckverbinder lö- ben, indem an beiden Seiten die sen und dann die Lampenschutzkap- 4.
-
Seite 83: Rücklicht/Bremslicht
GAU24205 Rücklicht/Bremslicht Blinkerlampe auswechseln Dieses Modell ist mit LED-Rück- 1. Die Blinker-Streuscheibe abschrau- licht/Bremslicht ausgestattet. ben. Von einer Yamaha-Fachwerkstatt prüfen lassen falls das Rücklicht/Bremslicht nicht funktioniert. 7. Den Scheinwerfer ggf. von einer Yamaha-Fachwerkstatt einstellen las- sen. 1. Blinker-Streuscheibe 2. Schraube 2. -
Seite 84: Kennzeichenleuchten-Lampe Auswechseln
REGELMÄSSIGE WARTUNG UND EINSTELLUNG 3. Die neue Lampe in die Fassung hin- GAU59890 Kennzeichenleuchten-Lampe eindrücken und dann im Uhrzeiger- auswechseln sinn bis zum Anschlag drehen. 1. Die Kennzeichenbeleuchtung durch 4. Die Streuscheibe festschrauben. ACHTUNG: Die Schraube nicht Entfernen der Muttern, Unterlegschei- ben und Distanzhülsen ausbauen und übermäßig anziehen, da sonst die dann die Kennzeichenbeleuchtungs-... -
Seite 85: Standlichtlampe Auswechseln
REGELMÄSSIGE WARTUNG UND EINSTELLUNG GAU46405 GAU24351 Standlichtlampe auswechseln Motorrad aufbocken Eine durchgebrannte Standlichtlampe kann Da dieses Modell keinen Hauptständer be- folgendermaßen ausgewechselt werden. sitzt, sollten beim Ausbau der Räder oder 1. Den Scheinwerfereinsatz abschrau- zum Erledigen von anderen Wartungsarbei- ben. (Siehe Seite 6-32.) ten, bei denen das Motorrad sicher und 2. -
Seite 86: Vorderrad (Für Modelle Ohne Abs)
GAU44792 Vorderrad (für Modelle ohne ter den Hauptrahmen oder die Schwingen- ABS) arme stellen. GWA14841 WARNUNG ABS-Modellenräder müssen von einem Yamaha-Händler entfernt und montiert werden. GAU59931 1. Vorderachs-Klemmschraube 2. Radachse Vorderrad ausbauen 3. Bremssattel-Befestigungsschraube GWA10822 2. Das Vorderrad vom Boden abheben,... - Seite 87 REGELMÄSSIGE WARTUNG UND EINSTELLUNG 3. Das Vorderrad absenken, so dass es Anzugsmomente: Bodenkontakt hat und dann den Sei- Radachse: tenständer herunterklappen. 65 Nm (6.5 m·kgf, 47 ft·lbf) 4. Die Bremssättel festschrauben. Vorderachs-Klemmschraube: 23 Nm (2.3 m·kgf, 17 ft·lbf) HINWEIS Vor dem Montieren der Bremssättel auf die 8.
-
Seite 88: Hinterrad (Für Modelle Ohne Abs)
REGELMÄSSIGE WARTUNG UND EINSTELLUNG GAU44802 Hinterrad (für Modelle ohne ABS) GWA14841 WARNUNG ABS-Modellenräder müssen von einem Yamaha-Händler entfernt und montiert werden. GAU59940 1. Einstellplatte des Antriebskettendurchhangs Hinterrad ausbauen HINWEIS 2. Einstellmutter des Antriebskettendurch- hangs Falls es schwierig ist die Antriebskette... - Seite 89 REGELMÄSSIGE WARTUNG UND EINSTELLUNG HINWEIS Die Nase an der Schwinge muss in die Nut in der Bremssattelhalterung ein- greifen. Sicherstellen, dass vor dem Einbau des Rades zwischen den Bremsbelä- gen genügend Platz vorhanden ist. Sicherstellen, dass die Pfeilmarkie- rung an jedem Kettenspanner nach oben zeigt.
-
Seite 90: Fehlersuche
Werkzeuge und die Erfahrung für eine optimale Wartung. Ausschließlich Yamaha-Originalersatzteile verwenden. Ersatzteile anderer Hersteller mögen zwar so aussehen wie Yamaha-Tei- le, bieten aber nur selten die gleiche Quali- tät und Lebensdauer, was erhöhte Repara- turkosten zur Folge hat. -
Seite 91: Fehlersuchdiagramme
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen. Zündkerzen herausnehmen und Elektroden prüfen. Der Motor startet nicht. Trocken Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen. Verdichtung prüfen. 4. Verdichtung Der Motor startet nicht. Verdichtung OK. Das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen lassen. - Seite 92 Vorratsbehälter und im Kühler prüfen. Motor anlassen. Wenn der Motor wieder überhitzt, das Kühlflüssigkeitsstand ist OK. Kühlsystem in einer Yamaha-Fachwerkstatt überprüfen und reparieren lassen. HINWEIS Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.
-
Seite 93: Pflege Und Stilllegung Des Motorrads
GCA10773 ACHTUNG hochwertige Materialien verwendet wer- gung des Fahrzeugs sollten Sie einen den, sind die Bauteile nicht korrosionssi- Yamaha-Fachhändler bezüglich ver- Stark säurehaltige Radreiniger, be- cher. Während bei Automobilen beispiels- wendbarer Reinigungsmittel zu Rate sonders an Speichenrädern, ver- weise ein korrodierter Auspuff unbeachtet ziehen. - Seite 94 PFLEGE UND STILLLEGUNG DES MOTORRADS tes, mildes Reinigungsmittel zu- Schwämme verwenden, da sie Teile Nach Fahrten im Regen, auf Straßen, die sammen mit Wasser verwendet abstumpfen oder verkratzen wer- mit Salz bestreut wurden oder in Küstennä- werden. Da Reinigungsmittel Plas- den.
- Seite 95 Polituren nicht zu häufig einsetzen, lassen, bevor es untergestellt oder ab- gedeckt wird. denn diese enthalten Schleifmittel, GWA11132 die eine dünne Schicht des Lackes WARNUNG abtragen. Verunreinigungen auf den Bremsen oder Reifen kann zu Kontrollverlust führen. HINWEIS Produktempfehlungen erhalten Sie bei Ihrem Yamaha-Händler.
-
Seite 96: Abstellen
PFLEGE UND STILLLEGUNG DES MOTORRADS 2. Füllen Sie den Kraftstofftank und fü- sicherstellen, dass die Zündker- GAU26183 Abstellen gen Sie einen stabilisierenden Zusatz zenelektroden geerdet sind. hinzu (falls erhältlich), um den Tank [GWA10952] Kurzzeitiges Abstellen vor Rostbefall zu schützen und eine e. - Seite 97 PFLEGE UND STILLLEGUNG DES MOTORRADS HINWEIS Notwendige Reparaturen vor der Stillle- gung des Motorrads ausführen.
-
Seite 98: Technische Daten
Kennzeichnung: SAE 20W-40 2694 mm (106.1 in) MT07 1WS1 00 SAE 20W-50 Gewicht: MT07 (35 kW) 1WS2 20 –20 –10 0 10 20 30 40 50 ˚C Gewicht (fahrfertig): MT07A 1WS1 00 MT07 179 kg (395 lb) MT07A (35 kW) 1WS2 20 Empfohlene Motorölqualität:... - Seite 99 BRIDGESTONE/BT023R M Betätigung: 3. Gang: Zuladung: Handbedienung (rechts) 1.632 (31/19) Max. Gesamtzuladung: Empfohlene Flüssigkeit: 4. Gang: MT07 176 kg (388 lb) DOT 4 1.300 (26/20) MT07A 173 kg (381 lb) Hinterradbremse: 5. Gang: (Gesamtgewicht von Fahrer, Beifahrer, Bauart: 1.091 (24/22) Gepäck und Zubehör)
- Seite 100 TECHNISCHE DATEN Elektrische Anlage: Öldruck-Warnleuchte: ABS-Magnetventilsicherung: MT07A 20.0 A Zündsystem: Blinker-Kontrollleuchte: Zusatzsicherung: 7.5 A Lichtmaschine: Kühlflüssigkeitstemperatur-Warnleuchte: Drehstromgenerator mit Permanentmagnet Motorstörungs-Warnleuchte: Batterie: Typ: ABS-Warnleuchte: YTZ10S MT07A LED Spannung, Kapazität: Anzeigeleuchte des Wegfahrsperren- 12 V, 8.6 Ah Systems: Scheinwerfer: Lampenart: Sicherungen: Halogenlampe Lampenspannung, Watt ×...
-
Seite 101: Kundeninformation
Motor-Seriennummer sowie die Daten der Modellcode-Plakette in die dafür vorgesehenen Felder. Diese Identifizierungsnummern benötigen Sie für die Registrierung des Fahrzeugs bei der Zulassungsbehörde sowie für die Bestel- lung von Ersatzteilen bei Yamaha-Händ- lern. FAHRZEUG- 1. Fahrzeug-Identifizierungsnummer 1. Motor-Seriennummer IDENTIFIZIERUNGSNUMMER:... - Seite 102 KUNDENINFORMATION Die Modellcode-Plakette ist auf dem Rah- men unter dem Beifahrersitz angebracht. (Siehe Seite 3-20.) Übertragen Sie Informa- tionen auf dieser Plakette in die vorgesehe- nen Felder. Diese Informationen benötigen Sie zur Ersatzteil-Bestellung bei Ihrem Yamaha-Händler.
-
Seite 103: Index
INDEX Abblendschalter ........3-13 Gasdrehgriff und Gaszug, kontrollieren Modellcode-Plakette ......9-1 Ablagefach..........3-23 und schmieren ........6-25 Motor anlassen ........5-1 ABS (für Modelle mit ABS) ....3-15 Motoröl und Ölfilterpatrone ....6-9 Abstellen..........7-4 Motorrad aufbocken ......6-36 Handbremshebel........3-15 ABS-Warnleuchte (für ABS-Modelle) .. - Seite 104 INDEX Sitzbank ..........3-20 Spanngurt-Halterungen ......3-24 Spiel des Gasdrehgriffs, prüfen ....6-15 Spiel des Handbremshebels, prüfen ..6-19 Standlichtlampe, auswechseln .....6-36 System der Wegfahrsperre .....3-1 Tankverschluss ........3-17 Technische Daten ........8-1 Teleskopgabel, prüfen ......6-28 Ventilspiel..........6-15 Vorsicht bei Mattfarben ......7-1 Warnblinkschalter .........3-14 Wartung, Abgas-Kontrollsystem.....6-3 Wartung und Schmierung, regelmäßig ...6-4 Zündkerzen, prüfen.........6-8 Zünd-/Lenkschloss .........3-2 Zündunterbrechungs- u.
- Seite 106 Originalbetriebsanleitung AUF RECYCLINGPAPIER GEDRUCKT PRINTED IN JAPAN 2013.12-7.0×1 CR...
