6. Installation
ACHTUNG
Während des Anschlusses der Ausgangsleitung sehr gut darauf achten, die schon auf den Klemmen des
Ausgangstrennschalters vorhandenen Kabel der USV nicht zu vertauschen.
USV Archimod® 20kVA-40kVA Einphasig / Dreiphasig 120°

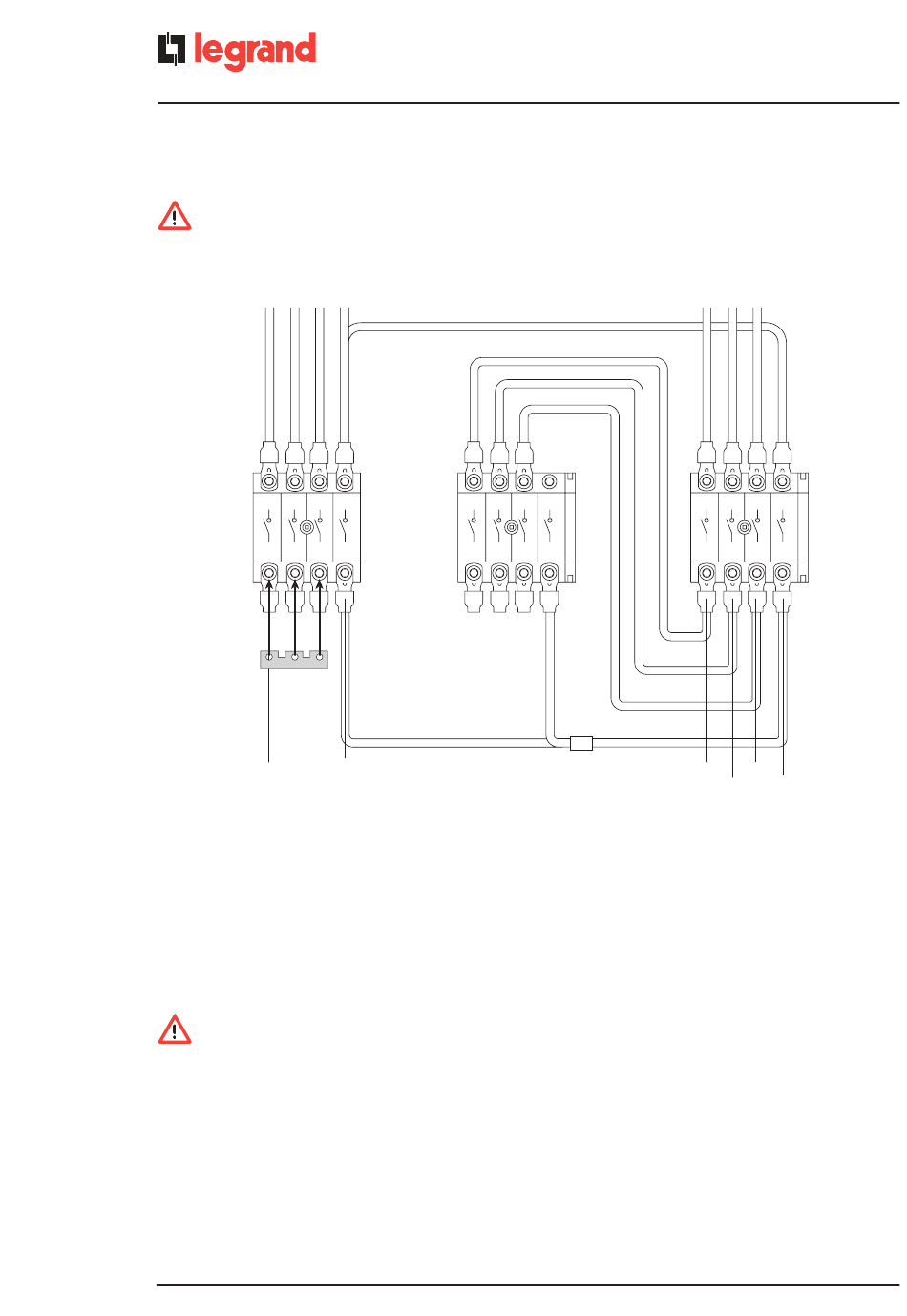

6.2.11 Anschluss Einphaseneingang/Dreiphasenausgang (nur
Um die USV als Einphaseneingang - Dreiphasenausgang mit Inverter in der Modalität mit DREI UNABHÄNGIGEN PHASEN
zu konfigurieren, den unten wiedergegebenen Anweisungen folgen.
Sich vor dem Beginn des Anschlusses dessen versichern, dass die Netzeingangstrennschalter, die des Wartungsbypass
und des Ausgangs auf der Vordertafel der USV offen in der Position OFF sind.
Anmerkung: Nur die Modelle Archimod® 20kVA und 40kVA können einphasig/mit drei unabhängigen Phasen
konfiguriert werden.
ACHTUNG
Die Konfigurierung mit Inverter in der Modalität mit DREI UNABHÄNGIGEN PHASEN ist ausschließlich zu verwenden,
wenn man sicher ist, dass an die Ausgangsleitung der USV nie Lasten angeschlossen werden, die eine Dreiphasen-
120°-Speisung erfordern wie Motoren, Transformatoren, etc.
Den Anweisungen des Abschnitts 2.4 folgen, um vor dem Start der USV auf der Bedienertafel die richtige
Ausgangskonfigurierung auszuwählen.
Während des Anschlusses der Eingangs-, Bypass- (wenn vorhanden) und Ausgangskabel sehr gut darauf achten,
die schon auf den Klemmen des jeweiligen Trennschalters vorhandenen Kabel der USV nicht zu vertauschen.
46
®
Nin
L1in
Inverter in Modalität mit drei unabhängigen phasen
blau
braun
schwarz
grau
blau
blau
L1out
L3out
L2out
Nout
20kVA und 40kVA)
Archimod®
