3.5.3 Logikebenenschnittstelle
5
1
10
6
15
11

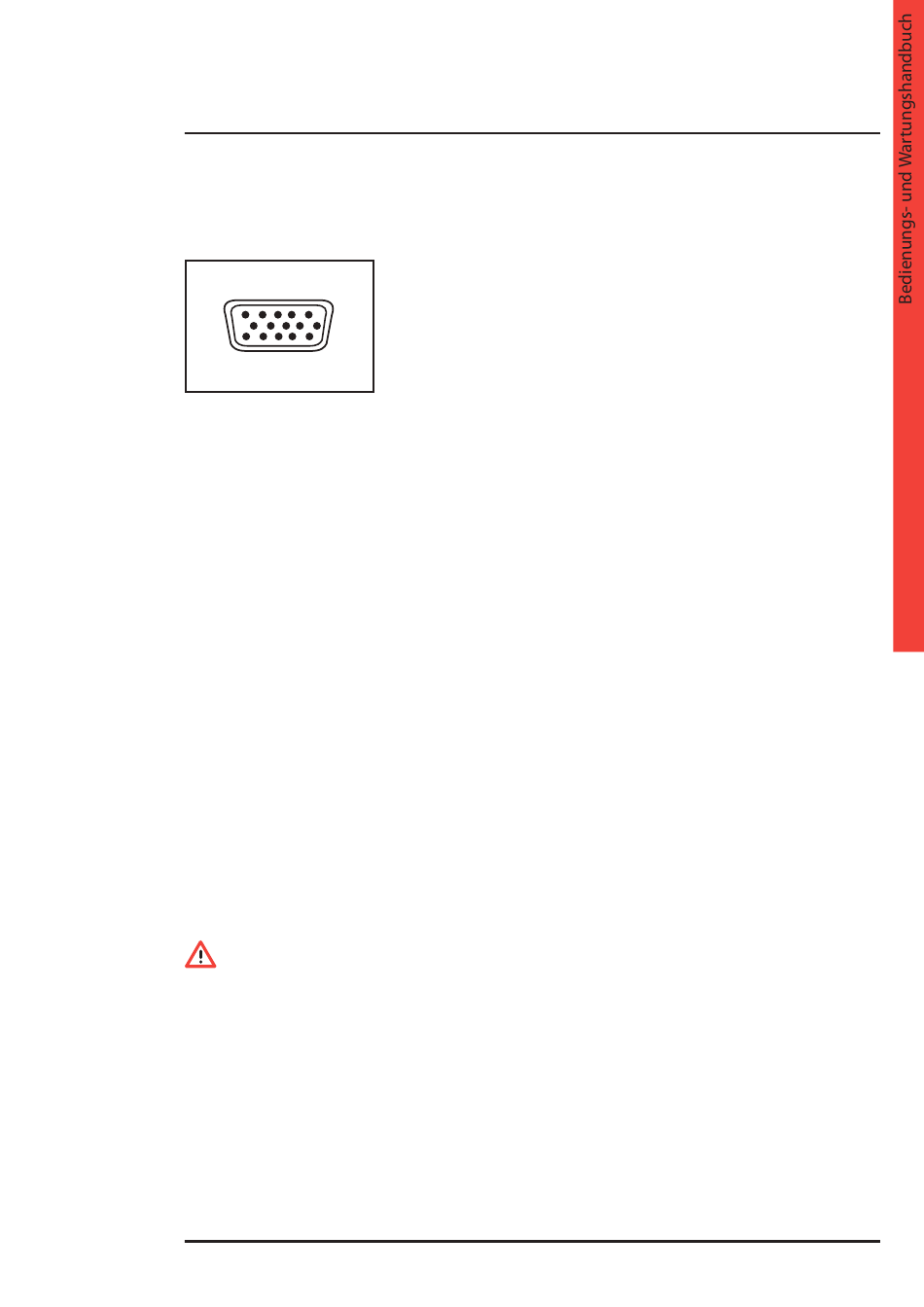

Die Logikebenenschnittstelle steht auf dem DB15 (B) -Steckverbinder zur Verfügung und gestattet den Anschluss der
unterbrechungsfreien Stromversorgung an ein Fernsystem mit dem Ziel, den Betriebszustand zu überwachen.
Sie stellt die folgenden Anzeigen zur Verfügung:
• Netz-/Batteriebetrieb;
• Autonomiereserve.
• Störung USV;
• Überlast;
• USV in Bypass.
• Eingang ON/OFF
Die Funktionen der Pins der Schnittstelle sind:
• Pin 1: GND;
• Pin 2: Netz / Batterie (Ausgang, aktiv oben);
• Pin 3: Autonomiereserve (Ausgang, aktiv oben);
• Pin 4: Speisung RS232;
• Pin 6: nicht anschließen
• Pin 7: Überlast (open collector, aktiv unten);
• Pin 12: USV mit Batterie (open collector, aktiv unten);
• Pin 13: USV in Bypass (open collector, aktiv unten);
• Pin 14: Autonomiereserve (open collector, aktiv unten);
• Pin 15: Alarm (open collector, aktiv unten).
Elektrische Eigenschaften
Logikausgang: 12V
max., Ausgangsimpedanz 2.2kΩ in Reihe.
DC
Speisung RS232: 12V
700mA max., nicht reguliert.
DC
Open-Collector-Ausgänge: 30V
3.5.4 Adapter SNMP
Im hinteren Teil der USV Archimod® befindet sich ein Schlitz für die Karte SNMP (A) (Sonderzubehör)
ACHTUNG
Der maximal vom Pin 4 des Verbinders DB15 „Speisung RS232"und vom SNMP-Schlitz für das Funktionieren der
Netzkarte entnommene Strom muss insgesamt unter 700mA liegen.
3.5.5 Multi-Slot
Für die Aufnahme zukünftiger Vorrichtungen für Schnittstelle (B) vorbereiteter Schlitz.
, 100mA max.
DC
Archimod®
21
