Inhaltszusammenfassung für LEGRAND Whad HE 800

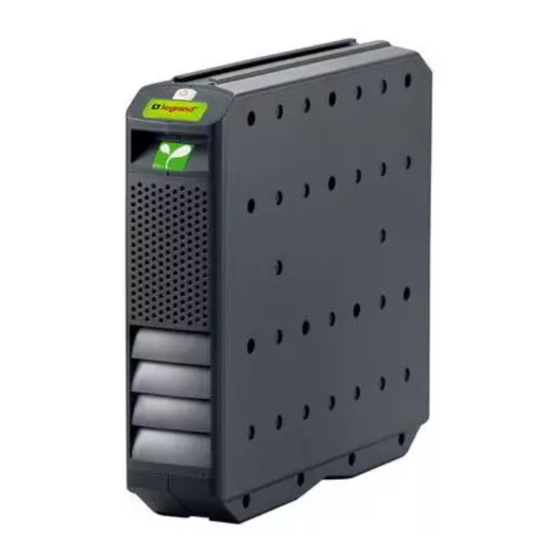

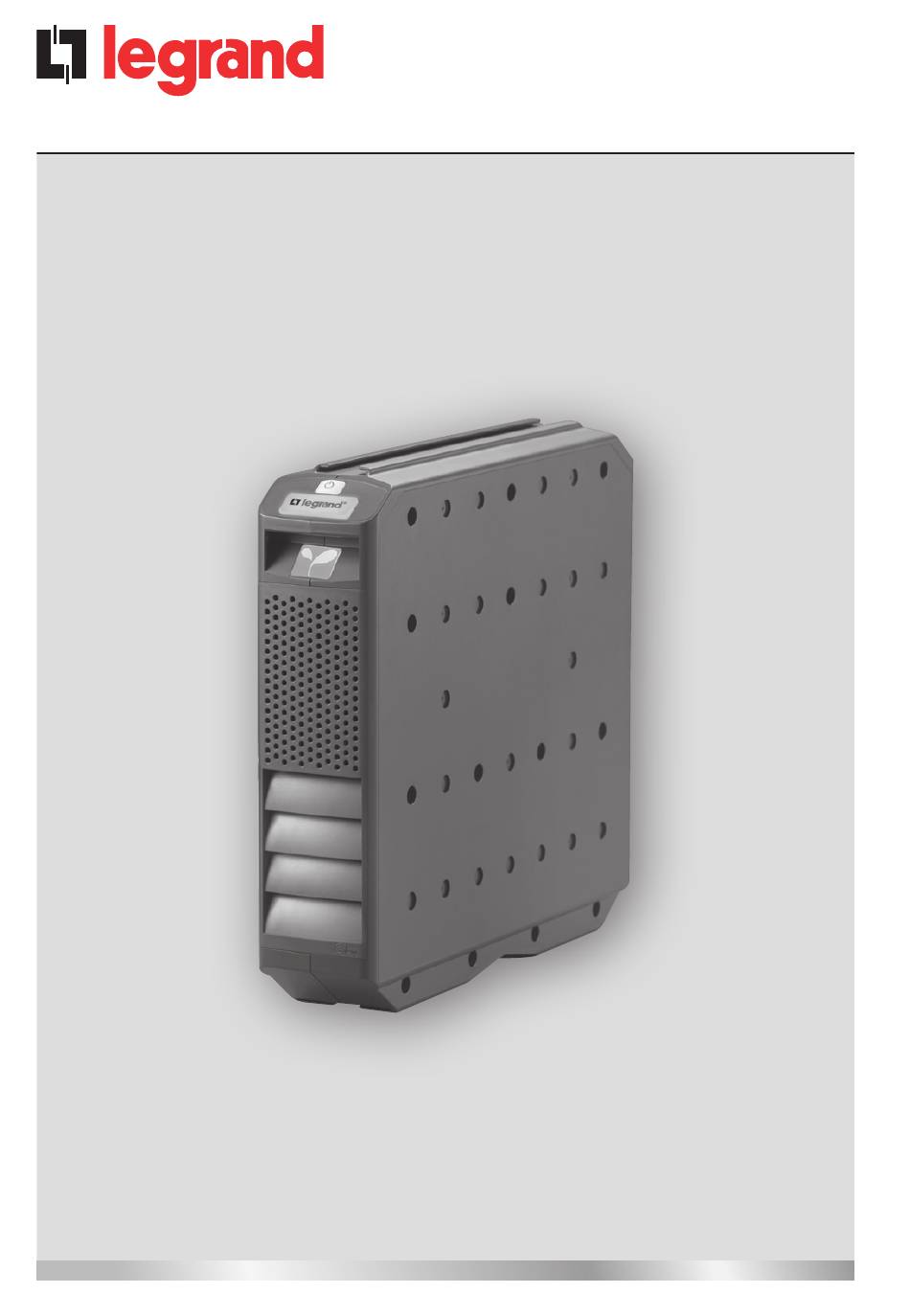

- Seite 2 ® Whad HE 800, 1000, 1500 VA FRANÇAIS ENGLISH ITALIANO DEUTSCH SPANISH...
- Seite 51 Whad HE 800, 1000, 1500 VA Inhaltsverzeichnis 1 Einleitung 1.1 Gebrauch des Handbuchs 1.2 Garantiebedingungen 1.3 Copyright 2 Betriebsanleitung und Sicherheit 3 Installation und Betrieb 3.1 Packungsinhalt 3.2 Übersicht 3.3 Einschalteprozedur 3.3.1 Normaler Betriebsmodus 3.3.2 Batteriestart 3.4 Ausschalten 3.5 Batterietest 3.6 Schnittstelle RS232...
-
Seite 52: Einleitung
Garantiebedingungen Die Garantiebedingungen können je nach Land, in dem die USV-Anlage verkauft wird, unterschied- lich sein. Kontrollieren Sie die Gültigkeit und die Dauer mit dem Handelsvertreter von LEGRAND. Der Hersteller haftet weder direkt noch indirekt in folgenden Fällen: - Nichtbeachtung der Installations- und Gebrauchsanweisungen des Geräts und nicht bestim- mungemäßer Gebrauch;... -
Seite 53: Betriebsanleitung Und Sicherheit
Anweisungen aufmerksam durchlesen und einen für das Produkt geeigneten Montageplatz identifizieren. Das Gerät nicht öffnen, zerlegen oder ändern außer in den Fällen, die im Hand- buch beschrieben sind. Alle Legrand-Produkte dürfen nur von geschulten und von Legrand zu- gelassenen Fachleuten geöffnet und repariert werden. Das unbefugte Öffnen oder Reparieren schließt jegliche Haftung, Rechte auf Ersatz und Garantie aus. - Seite 54 ® 2 Betriebsanleitung und Sicherheit ACHTUNG: Durch die Batterie besteht Stromschlaggefahr und durch den hohen Kurz- schlussstrom kann das Gerät Feuer fangen. Defekte Batterien können Temperaturen errei- chen, die die Brennschwelle für berührbare Oberflächen überschreiten. Folgen Sie nachste- henden Vorsichtsmaßnahmen, wenn Sie an den Batterien arbeiten: a.
- Seite 55 Whad HE 800, 1000, 1500 VA • Trennen Sie die USV vor der Reinigung ab und vermeiden Sie die Verwendung von Flüssig- oder Sprühreinigern. • Die USV nicht in der Nähe von Geräten positionieren, die elektromagnetische Strahlung erzeu- gen und/oder die empfindlich auf elektromagnetische Strahlung sind.
-
Seite 56: Installation Und Betrieb
® 3 Installation und Betrieb Packungsinhalt 3 100 86 3 101 60/63 3 110 14 3 101 61/64 3 110 15 3 101 62/65 Übersicht Taste zum Ein- und Ausschalten Anzeige des Betriebsstatus (grün, gelb und rot) Ein-/-Ausgangsbuchse Serielle Schnittstelle RS232 (9-polige Buchse) Verbinder zum Anschluss des Batterieschranks (nur für Modelle 3 101 60, 3 101 61, 3 101 62 vorhanden). -
Seite 57: Einschalteprozedur
Whad HE 800, 1000, 1500 VA Einschalteprozedur Normaler Betriebsmodus 3.3.1 1. Stellen Sie sicher, dass das zu verwendende Netzteil über eine ausreichende Spannung/Frequenz und einen vorgeschalteten Schutz von 10A oder 16A verfügt (abhängig von der Leistung der USV). 2. Verbinden Sie das mitgelieferte Netzkabel und die Schuko-Ausgangsbuchse mit dem Ein-/Aus- gangsanschluss [3]. -
Seite 58: Ausschalten
Eine kostenlose Software ist verfügbar, welche Folgendes ermöglicht: - aller Betriebsdaten und der Diagnostik im Falle von Störungen anzeigen: - Sonderfunktionen einstellen; - Shutdown aller durch die US-Einheit versorgten Computer (falls an das Netz TCP/IP angeschlossen). Sie Können die Software kostenlos unter der Webseite http://www.ups.legrand.com herunterladen... -
Seite 59: Meldungen
Whad HE 800, 1000, 1500 VA Meldungen Akustisches Zustandanzeige Beschreibung Signal Normalbetrieb mit Stromnetz und Last innerhalb der Grün Grenzwerte Die unterbrechungsfreie Stromversorgung meldet, dass die Frequenz der Ausgangsspannung nicht mit der Frequenz der Eingangsspannung synchronisiert Grün ist. Die Ursache kann sein:... -
Seite 60: Lagern Und Entsorgen
Monate, wenn die Umgebungstemperatur des Gerätes über +25°C liegt. ACHTUNG Die USV-Einheit darf niemals gelagert werden, wenn die Batterien teilweise oder vollständig ent- laden sind. LEGRAND haftet nicht für Schäden oder einen fehlerhaften Betrieb, die durch unsa- chgemäße Lagerung der USV-Einheit verursacht werden. Entsorgen GEFAHR Die Demontage und das Entsorgen des Geräts dürfen nur von den qualifizierten Elektrikern durch-... -
Seite 61: Lösung Der Probleme
Whad HE 800, 1000, 1500 VA 5 Lösung der Probleme Probleme Abhilfe Beim Einschalten der USV ertönt der Summer - Der Neutralleiteranschluss ist falsch. und die rote Statusanzeige blinkt mit Drehen Sie den Netzstecker um 180° oder wechselnder kurzzeitiger Unterbrechung, deaktivieren Sie den Neutralsensor über... -
Seite 62: Mechanische Eigenschaften
® 6 Mechanische Eigenschaften EXTERNER RS 232 VERBINDER BATTERIEVERBINDER IN/OUT ERDUNGSANSCHLUSS VERBINDER... -
Seite 63: Technische Daten
Whad HE 800, 1000, 1500 VA 7 Technische Daten 3 101 60 3 101 61 3 101 62 SPEZIFIKATIONEN 3 101 63 3 101 64 3 101 65 3 100 86 3 110 14 3 110 15 Allgemeine Eigenschaften Nennleistung (VA) - Seite 64 ® 7 Technische Daten 3 101 60 3 101 61 3 101 62 SPEZIFIKATIONEN 3 101 63 3 101 64 3 101 65 3 100 86 3 110 14 3 110 15 Elektrische Eigenschaften des Ausgangs (bei Netzbetrieb) Ausgang 1 x IEC C14 Ausgangsnennspannung (V) 230 ±...
- Seite 65 Whad HE 800, 1000, 1500 VA 3 101 60 3 101 61 3 101 62 SPEZIFIKATIONEN 3 101 63 3 101 64 3 101 65 3 100 86 3 110 14 3 110 15 Eigenschaften der Batterien und des Ladegeräts...
-
Seite 66: Spezifikationen 3
® 7 Technische Daten 3 101 60 3 101 61 3 101 62 SPEZIFIKATIONEN 3 101 63 3 101 64 3 101 65 3 100 86 3 110 14 3 110 15 Umgebungsbedingungen Betriebstemperatur (°C) von 0 bis +40 Empfohlene Betriebstemperatur (°C) von +20 bis +25 Relative Feuchtigkeit bei Betrieb von 20% bis 80% (nicht kondensierend) - Seite 83 Whad HE 800, 1000, 1500 VA...
