6. Installation
Anschluss ausgangsnetz
Sich vor dem Anschluss des Ausgangs dessen versichern, dass die USV abgeschaltet ist und dass keine Spannung auf den
Klemmen des Ausgangstrennschalters vorhanden ist.
- Das Erdungskabel der Ausgangsleitung mit der entsprechenden Klemme des Sockels des Geräts verbinden.
- Den Neutralleiter der Ausgangsleitung unter Verwendung eines passenden Kabelschuhs an die jeweilige Klemme des
Ausgangstrennschalters anschließen.

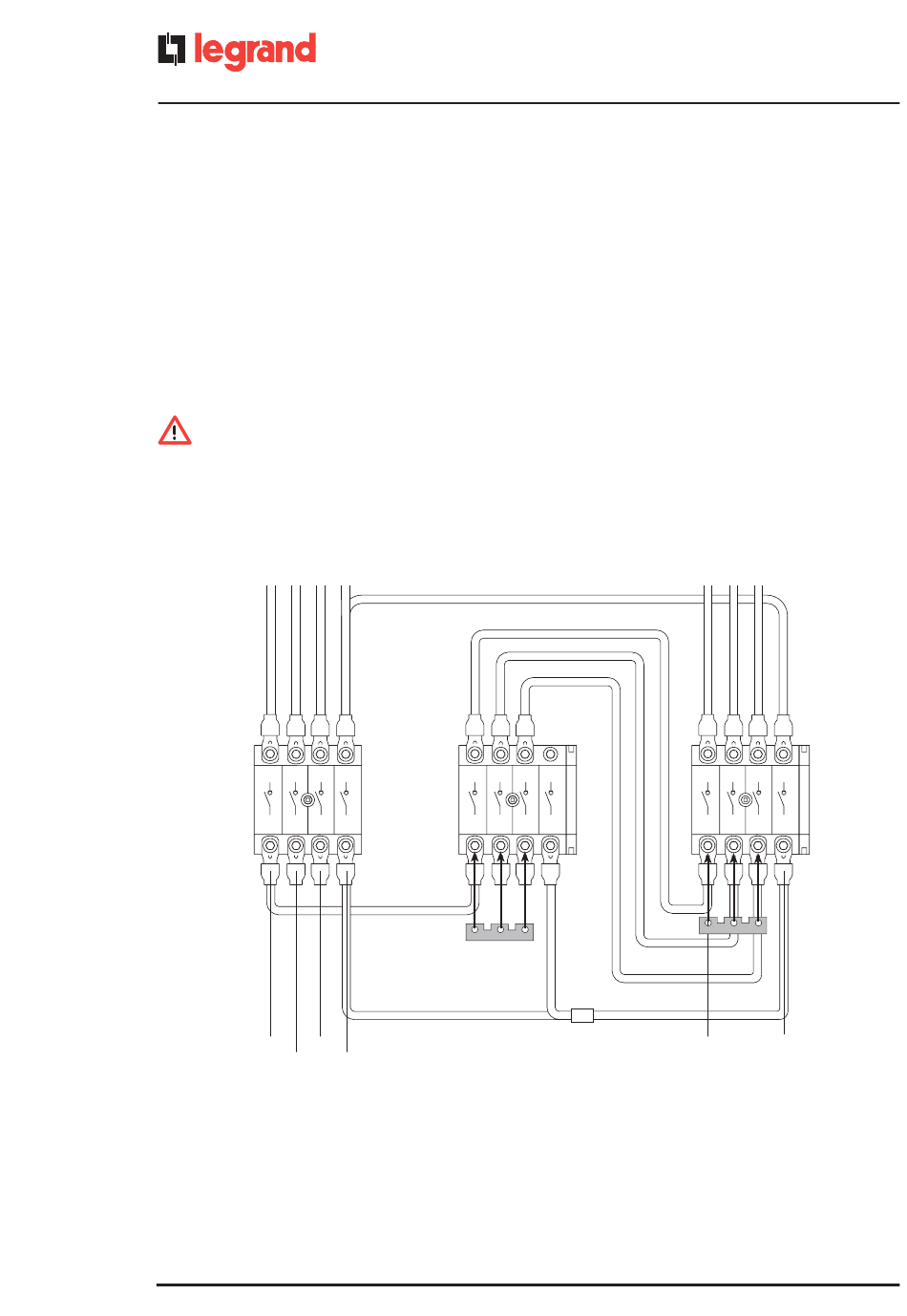

- Eine Kupferplatte zwischen die Klemmen L1out, L2out und L3out des Ausgangstrennschalters einfügen.
- Das Kabel L1 der Ausgangsleitung unter Verwendung eines passenden Kabelschuhs an die jeweilige Klemme L1out
des Ausgangstrennschalters anschließen.
- In die Backplane jedes Tunnels der USV den EC15-Verbinder, wie in der Abbildung gezeigt, einfügen.
ACHTUNG
Die Platte muss bündig mit den Klemmen des Trennschalters montiert werden, mit den Kabelschuhen auf ihr und
nicht umgekehrt. Bei der Einphasenausgangskonfigurierung kann die USV schwer beschädigt werden, wenn der
EC15-Verbinder nicht in jede Backplane der USV eingefügt wird.
Während des Anschlusses der Ausgangsleitung sehr gut darauf achten, die schon auf den Klemmen des
Ausgangstrennschalters vorhandenen Kabel der USV nicht zu vertauschen.
USV Archimod® 20kVA-40kVA Dreiphasig / Einphasig - (ohne getrennte Bypass-Leitung)
40
®
braun
blau
L1in
L3in
L2in
Nin
blau
braun
schwarz
grau
blau
L1out
blau
braun
schwarz
grau
Nout
