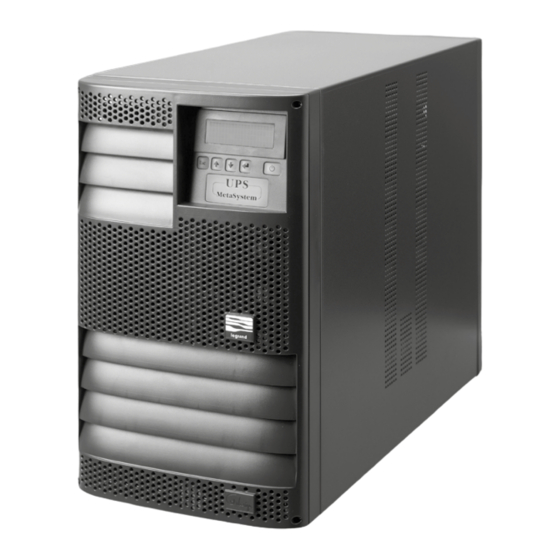

LEGRAND UPS Megaline Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für UPS Megaline:
- Benutzeranleitung (132 Seiten) ,
- Installationshandbuch (40 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LEGRAND UPS Megaline
Inhaltszusammenfassung für LEGRAND UPS Megaline
- Seite 1 UPS Megaline ® Bedienungsanleitung Part. LE05746AA-10/12-01 GF...
- Seite 2 ® UPS Megaline DEUTSCH...
-
Seite 3: Inhaltsverzeichnis
UPS Megaline Inhaltsverzeichnis Einführung Sicherheitshinweise Betrieb Funktionsprinzip Netzbetrieb Batteriebetrieb Bypassbetrieb Informationen auf dem Display Optische und akustische Anzeigen Installation Vorbereitung der Installation Aufstellen der USV-Einheit Bedienfront Installation einer einzelnen Einheit Vorbereitung für die Verlängerung der Autonomiezeit Installation einer Doppeleinheit Benutzeranleitung für die Eigendiagnose-Software... -
Seite 4: Einführung
® 1. Einführung Wir danken Ihnen, dass Sie sich für ein Produkt von entschieden haben. Unser Unternehmen hat es sich zum Ziel gesetzt, stets absolut moderne Produkte anzubieten, die das Ergebnis intensiver Forschung und der Anwendung der innovativsten Technologien sind. Unsere Geräte sind durch zahlreiche internationale Patente geschützt, die das große Engagement von zugunsten der kontinuierlichen Produktverbesserung beweisen. -
Seite 5: Betrieb
UPS Megaline 2. Betrieb Blockschaltbild Ausgang By pass Ausgangs lter Eingang Eingangs lter Leistungsfaktor Inverter Regler Leistung- smodul Batterien Spannungs verstärker Batterie ladegerät Leistungsmodul Batterien Logik mit Schnittstelle Mikro- RS 232 prozessor Fernstel- lerung Funktionsprinzip Beim Vorliegen der Netzspannung wird die Eingangsspannung von einer speziellen Eingangsstufe (Leistungs - faktorregler) gefiltert und gleichgerichtet, um einerseits die Stromaufnahme vom Netz zu optimieren, indem der Leistungsfaktor fast auf 1 gebracht wird, und andererseits Spannungs schwankungen auszugleichen. -
Seite 6: Netzbetrieb
® 2. Betrieb Die Kombination dieser Anzeigen erlaubt die rasche und intuitive Erkennung des Betriebszustands und eventueller Störungen im Versorgungsnetz. Es gibt drei Hauptbetriebsarten: - Netzbetrieb - Batteriebetrieb - Bypassbetrieb Netzbetrieb Dies ist der normale Betriebszustand: - Die Netzspannung wird vom Leistungsfaktorregler (PFC) in Gleichspannung umgewandelt. - Der Wechselrichter erzeugt aus der Gleichspannung wieder eine Sinusspannung. -
Seite 7: Optische Und Akustische Anzeigen
UPS Megaline Optische und akustische Anzeigen Akustischer Meldungen Zustandsanzeige Beschreibung Signalgeber auf dem display Normalbetrieb beim Vorliegen der Netzbetrieb Grün Netzspannung und Last innerhalb der IN xxxV zulässigen Grenzen Die USV-Einheit signalisiert, dass die Frequenz der Ausgangsspannung nicht mit der der Netzbetrieb Eingangsspannung synchronisiert ist. -
Seite 8: Installation
® 3. Installation Vorbereitung der Installation Sicherstellen, dass die Verpackung unversehrt ist und dass das Gerät nicht beim Transport beschädigt wurde. Bei Problemen den Spediteur kontaktieren. Den Inhalt der Verpackung überprüfen: • 1 Unterbrechungsfreie Stromversorgungseinheit • 1 Steckverbinder für die Verkabelung IN/OUT (Version Einzelgerät einschließlich Mehrfachsteckdose und Eingangskabel) •... -
Seite 9: Bedienfront
UPS Megaline Bedienfront 1 Alphanumerisches Display 2 Taste ESC (Verlassen von Funktionen / Stummschalten des akustischen Signalgebers) 3 Pfeiltaste auf (zurückrollen / Werte erhöhen) 4 Pfeiltaste ab (vorrollen / Werte herabsetzen) 5 Eingabe-Taste (Annahme von Funktionen / Aufrufen von Menüs) 6 Taste Einschalten / Ausschalten 7 Mehrfarbige Zustandsanzeige (grün / gelb / rot) -
Seite 10: Einzelne Einheit
® 3. Installation 3.4.2 Einzelne Einheit 1. Den beiliegenden Steckverbinder Eingang-Ausgang wie in Abbildung 2 gezeigt verdrahten; hierzu ummantelte Kabel verwenden, deren Leiter einen Mindestquerschnitt von 2,5 mm haben. 2. Die Klemmenplatte in den Kunststoffdeckel einsetzen und mit den zugehörigen Schrauben befestigen. Dann die Kabel mit der Zugentlastung am Deckel sichern (siehe Abb. -
Seite 11: Vorbereitung Für Die Verlängerung Der Autonomiezeit
UPS Megaline Steckverbinder Eingang-Ausgang - Ansicht Kabeldurchgangsseite Schutzleitung grün-gelbe Ader grün-gelbe Ader braune Ader blaue Ader blaue Ader braune Ader AusgangsKabel EingangsKabel (Last) (elektrische Leitung) Abb. 4 Klemme Nr. 1 PHASENAUSGANG Klemme Nr. 4 NEUTRALLEITEREINGANG Klemmenplatte. Klemme Nr. 2 NEUTRALLEITERAUSGANG Klemme Nr. -
Seite 12: Installation Einer Doppeleinheit
® 3. Installation Installation einer Doppeleinheit Doppeleinheit (Abb. 6): 8 Batterieanschlüsse 9 Anschluss Eingang/Ausgang 10 Netzsicherung 11 Serielle Schnittstelle RS232 (9-polig, weiblich) 12 Anschlüsse für Logiksignale (9-polig, männlich) 13 Kupfergeflechtschirm 3.6.1 Doppeleinheit Auf der Rückseite der USV-Einheit befinden sich folgende Anschlüsse: Wechselrichter-Einheit •... - Seite 13 UPS Megaline Klemmenplatte Batterie anschlüsse Wechselrichtereinheit Batterieeinheit Unterlegscheibe Zugentlastung Aus Messing Kupferbe echtung Unterlegscheibe Aus messing Federscheibe Kunststo abdeckung Mutter Eingang netzspeisung (Vom evu) CE-steckdose 2 CE-steckdose 2 A+PE A+PE mit Trennschalter Und Sicherungen (32 A) Zugentlastung Ausgang für Zur kabelsicherung die...
-
Seite 14: Benutzeranleitung Für Die Eigendiagnose-Software
® 3. Installation Benutzeranleitung für die Eigendiagnose-Software 3.7.1 Anschluss Die USV-Einheit verfügt über eine Standardschnittstelle RS232, über die auf eine Reihe von die Betriebsbedingungen und die bei der USV aufgetretenen Ereignisse betreffenden Daten mit Hilfe eines geeigneten Rechners zugegriffen werden kann. -
Seite 15: Anpassung Der Betriebsarten
UPS Megaline 4. Anpassung der Betriebsarten Funktionen der Tasten Der Zugriff auf die Menüs der USV-Einheit erfolgt mit den Tasten auf der Bedienfront. Taste Beschreibung - Verlassen einer Funktion ohne Speichern der Änderungen - Wechseln von einer Menüebene zu einer höheren Ebene - Verlassen des Hauptmenüs und Rückkehr zur Zustandsanzeige... -
Seite 16: Programmierung
® 4. Anpassung der Betriebsarten Hauptmenü USV-Status USV-Setup Ereignisse Zeitprogramm Test/Kalib. Zustand USV Config. UPS Ereignisse Programmierung Testfunktionen Ausgang USV-Info Anzeigen Kalender Progr. Anzeigentest Ausgang Eingang Löschen Wiedereinschalten Test LCD-Display Eingang Bypass Ausschalten Batterientest Batterie Sensor Batt. kalibrieren Ereignisse Neutralleiter Allgemein Batterien Einst. - Seite 17 UPS Megaline Eingang Leistung Leistungsaufnahme vom Netz (W) Leistung xxxx Scheinleistung xxxx Scheinleistung Scheinleistungsaufnahme vom Netz (VA) V RMS ð Ist-Wert der Spannung (V RMS) am Eingang I RMS xxxx V RMS der USV-Einheit I Peak Frequenz I RMS Ist-Wert der Stromaufnahme vom Netz (A RMS)
-
Seite 18: Konfiguration Der Usv-Einheit
® 4. Anpassung der Betriebsarten USV-Setup Ausgang Spannung ð Spannung Einstellung der Ausgangsspannung (V) der USV-Einheit Frequenz N+x Redundanz Einstellung der Ausgangsfrequenz (Hz) der USV-Einheit Nennwert: Für die Eingabe eines numerischen Werts der Ausgangsfrequenz (50 oder 60) Frequenz Autoselect: Ist diese Option aktiviert, detektiert die USV-Einheit die Frequenz der Eingangsspannung und stellt den Ausgang auf denselben Wert ein;... - Seite 19 UPS Megaline ACHTUNG Wenn die Funktion PLL deaktiviert wird, wird auch die automatische Bypass-Funktion deaktiviert. Wenn die Schwankung der Eingangsfrequenz außerhalb des eingestellten Bereichs liegt, schaltet die USV-Einheit die PLL-Funktion aus und trennt den Ausgang vom Eingang. Wenn der Wert wieder in den eingestellten Bereich zurückkehrt, wird die PLL-Funktion automatisch wieder aktiviert.
- Seite 20 ® 4. Anpassung der Betriebsarten Neutralleiter Sensor ð Aktiv Bei Aktivierung dieser Option kontrolliert die USV-Einheit mit Hilfe des Neutralleiter-Sensors, ob die Ignorieren im BETRIEB Spannungsdifferenz zwischen Neutralleiter und Erde Aktiv innerhalb der Sicherheitsgrenzen liegt. Bei Überschreitung des Grenzwerts schaltet die USV-Einheit automatisch auf den Batteriebetrieb.
- Seite 21 UPS Megaline NORMAL Batterien ð Kapaz- Kapaz-management Normal management Batt.-schwellen Einstellung der Vorwarnung für das Ende der Autonomiezeit als Wert der Batteriespannung Das Menü bietet zwei Einstellungsmöglichkeiten: Modus Wählt man den Modus Automat. Schwellwerte berechnet die USV-Einheit die Spannungsgrenz werte,...
-
Seite 22: Ereignisse
® 4. Anpassung der Betriebsarten Uhr Stellen ð 23/06/03 -19:25:06 Einstellung von Uhrzeit und Datum Montag Uhr Stellen Wahl des zu ändernden Werts Heraufsetzen/Herabsetzen des Werts Bedienpanel Sprache Sprache Sprachenwahl Tasten-ton ð Hintergrundlicht Aktivierung bzw. Deaktivierung des akustischen Signals Tasten-ton Kontrast bei Betätigung der Tasten Passwort ändern... -
Seite 23: Zeitprogramm
UPS Megaline Zeitprogramm Zeitplan Aktiv Zum Aktivieren oder Deaktivieren der eingegebenen Aktiv ð Programme Bearbeiten Sequenz Erlaubt die Eingabe und das Ändern der Programme Reset Folgende Funktionen sind verfügbar: Batterientest (Zustandskontrolle der Batterien) Batt.kalibrieren (Kalibration der Batterien) Einschaltung (Einschalten der USV-Einheit) -
Seite 24: Test/Kalib
® 5. Technische Eigenschaften Konstruktive Merkmale 3 103 50 3 103 52 3 103 54 3 103 56 3 103 60 3 103 63 3 103 66 3 103 69 3 103 72 Gewicht (kg) 23,5 24+50 26,5+ 57,5 29+65 31,5+72,5 34+80 Abmessungen... -
Seite 25: Umwelteigenschaften
UPS Megaline Umwelteigenschaften 3 103 50 3 103 52 3 103 54 3 103 56 3 103 60 3 103 63 3 103 66 3 103 69 3 103 72 Max. Höhenlage 10.000 m Lagerung Temperatur bereich -20° C bis +50° C... -
Seite 26: Ausgangswellenform
® 5. Technische Eigenschaften Ausgangswellenform 3 103 50 3 103 52 3 103 54 3 103 56 3 103 60 3 103 63 3 103 66 3 103 69 3 103 72 Beim Netzbetrieb sinusförmig Beim Batteriebetrieb sinusförmig USV-Einheit Typ No-break, mit Online-Doppelwandler-Technologie Funktionstyp und durchgeführtem Neutralleiter Elektrische Eigenschaften des Ausgangs beim Netzbetrieb... -
Seite 27: Elektrische Eigenschaften Des Ausgangs Beim Batteriebetrieb
UPS Megaline Elektrische Eigenschaften des Ausgangs beim Batteriebetrieb 3 103 50 3 103 52 3 103 54 3 103 56 3 103 60 3 103 63 3 103 66 3 103 69 3 103 72 Nennausgangs- 230 V ± 1%... -
Seite 28: Batteriebetrieb
® 5. Technische Eigenschaften Batteriebetrieb 3 103 50 3 103 52 3 103 54 3 103 56 Ungefähre Autonomiezeit in 230 V ± 1% Minuten bei geladenen Batterien Angeschlossene Last in Prozent 50% 80% 100% 50% 80% 100% 50% 80% 100% 50% 80% 100% USV Standard Aufladedauer auf 90% der... -
Seite 29: Eigenschaften Des Bypass
UPS Megaline Eigenschaften des Bypass 3 103 50 3 103 52 3 103 54 3 103 56 3 103 60 3 103 63 3 103 66 3 103 69 3 103 72 Bypass-Typ statisch und elektromechanisch Umschaltzeit keine Bezugsnormen 3 103 50 3 103 52 3 103 54 3 103 56 3 103 60 3 103 63 3 103 66 3 103 69 3 103 72... -
Seite 30: Abhilfe Bei Problemen
® 6. Abhilfe bei Problemen Probleme Abhilfe Beim Einschalten der USV-Einheit ertönt der Summer Fehlerhafter Anschluss des Neutralleiters: Den Netzstecker und die rote optische Anzeige blinkt kurz-lang; herumdrehen oder die Anschlussposition von Neutralleiter anschließend schaltet sich die USV-Einheit nach 15 und Phasenleiter vertauschen oder den Sensor des Sekunden aus. - Seite 32 : 33 5 55 06 87 87 Fax : 33 5 55 06 74 55 www.legrandelectric.com Stempel Installer Legrand behält sich das Recht vor, jederzeit zu ändern, den Inhalt in dieser Broschüre besprochen und in irgendeiner Form oder Art und Weise die Veränderungen zu kommunizieren.
