6. Installation
Um den Schutz des Personals während der Installation des BATTERY Archimod® zu gewährleisten, sich dessen versichern,
dass die Verbindungen unter den folgenden Bedingungen ausgeführt werden:
1. keine Netzspannung ist vorhanden;
2. die Lasten sind abgeschaltet und abgeklemmt;
3. die unterbrechungsfreie Stromversorgung USV Archimod® ist abgeschaltet und ohne Spannung;
4. alle in der USV Archimod® und in jeder Archimod® BATTERY vorhandenen Batterietrennschalter müssen offen sein
und mindestens einen Batteriekasten für jedes Batteriefach der USV entfernen.
Um den vollständigen Stillstand der USV Archimod® durchzuführen, wenn man eine Archimod® BATTERY einer schon
bestehenden Installation hinzufügen will, die im Kapitel WARTUNG illustrierten Vorgänge durchführen.
Der Anschluss einer Archimod® BATTERY an die unterbrechungsfreie Stromversorgung USV Archimod® oder an eine
andere Archimod® BATTERY muss gemäß den vorher beschriebenen Hinweisen, dem folgenden Schaltplan und den
im Folgenden angegebenen Vorgängen erfolgen:
1. sich dessen versichern, dass alle Sicherungshaltertrennschalter eines jeden Batterieschranks offen sind;
2. die vordere, untere Tafel eines jeden Archimod® BATTERY abmontieren;
3. die hintere, untere Tafel der USV Archimod® BATTERY abmontieren, um Zugang zu den Batterieklemmen zu erhalten;
4. mit dem Erdungskabel (gelb-grün) die USV und den/die Batterieschränke Archimod® BATTERY anschließen;
5. die positiven und negativen Anschlüsse der USV Archimod® mit denen vom angrenzenden Archimod® BATTERY
verbinden;
6. andere eventuelle Archimod® BATTERY parallel zum vorausgehenden anschließen (Punkt 5)
7. die vordere, untere Tafel eines jeden Archimod® BATTERY festschrauben;
8. die hintere, untere Tafel der USV Archimod® festschrauben.
Zu bemerken:
- Die Modelle Archimod® 20, 40 und 60 kVA haben die Klemmen für den Anschluss an externe Batterieschränke an den
unteren Platten der Trennschalter der internen Batterien, mit + und - gekennzeichnet.
- Die Modelle Archimod® 80, 100 und 120 kVA haben die Klemmen für den Anschluss an externe Batterieschränke am
unteren Ende der Kupferstangen im hinteren, unteren Teil der USV mit + und - gekennzeichnet.

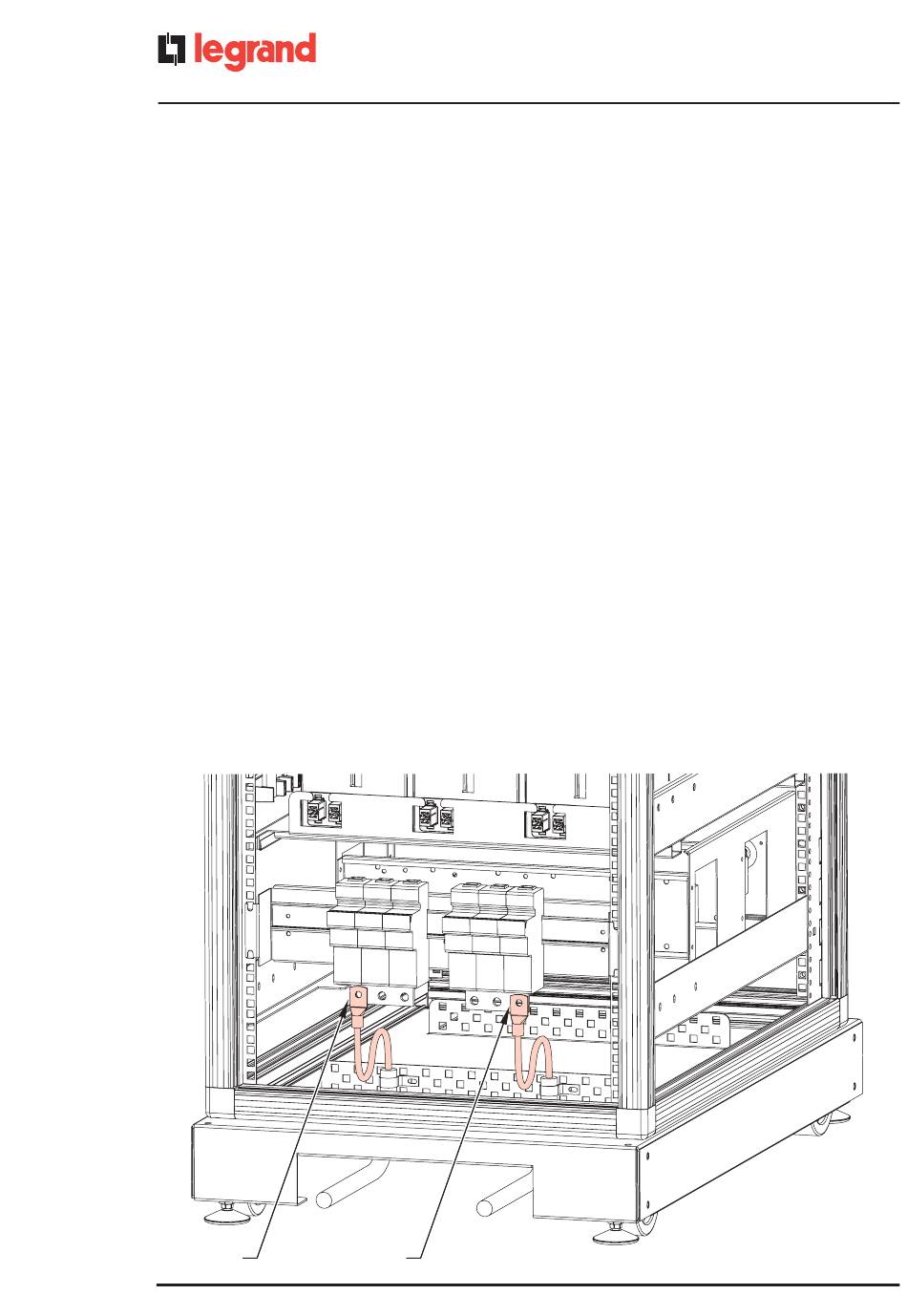

Anschluss externe batterien Archimod® 20-40-60kVA - Hintere Seite
POSITIV
34
®
NEGATIV
