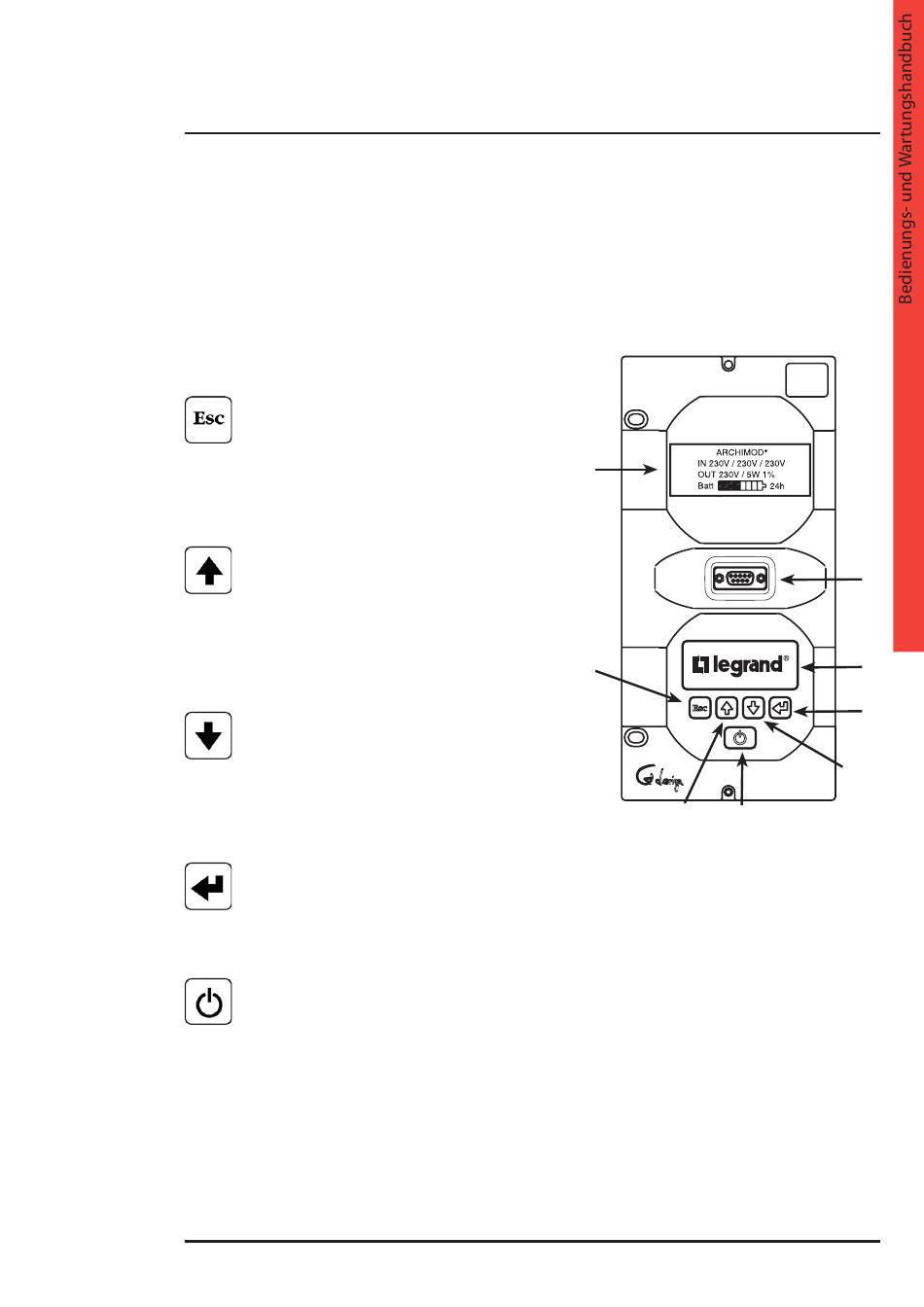

7. Kontrolltafel
Die im vorderen Teil der Stromversorgung montierte Kontrolltafel besteht aus einem LCD-Display mit 4 Zeilen und 20
Zeichen, einem mehrfarbigen, von hinten beleuchteten Zustandsanzeiger und einem Tastfeld mit 5 Tasten. Unter dem
Display befindet sich die serielle RS232 – Wartungskommunikationsschnittstelle.
Der Zugang zu den Menüs der unterbrechungsfreien Stromversorgung erfolgt mittels der Tasten auf der Vordertafel.
Legende
1 LCD-Display mit 4 Zeilen zu 20 Zeichen
2 Taste ESCAPE
Hauptfunktionen:
- Verlassen einer Funktion, ohne zu ändern;
- Übergang von einer niedrigeren zu einer höheren
Menüebene;
- Verlassen des Hauptmenüs und Rückkehr
zur Zustandsanzeige;
- Stummschaltung des akustischen Melders;
3 Taste PFEIL NACH OBEN
Hauptfunktionen:
- Wahl der vorausgehenden Funktion;
- Erhöhung eines Werts innerhalb einer Funktion;
- Wahl einer neuen Position innerhalb einer Funktion
(z.B. von NICHT BEFÄHIGT zu BEFÄHIGT);
- Durchgehen der Menüs, die mehr als 4 Zeilen
enthalten;
- Wechsel der Seite der Hauptbildschirmseite
4 Taste PFEIL NACH UNTEN
Hauptfunktionen:
- Wahl der nächsten Funktion;
- Abnahme eines Werts innerhalb einer Funktion;
- Wahl einer neuen Position innerhalb einer Funktion
(z.B. von BEFÄHIGT zu NICHT BEFÄHIGT);
- Durchgehen der Menüs, die mehr als 4 Zeilen enthalten;
- Wechsel der Seite der Hauptbildschirmseite
5 Taste ENTER
Hauptfunktionen:
- Bestätigung eines Werts;
- Zugang zu einer Position des Menüs;
- Übergang von einer höheren zu einer niedrigeren Menüebene;
- Einschalten des Service-Modus;
6 Taste ON/OFF
Hauptfunktionen:
- Gestattet das Ein- und Ausschalten der USV. Zum Ausschalten mindestens 2 Sekunden gedrückt halten.
- Gestattet die Durchführung des Hot-swap des Leistungsmoduls, mindestens 0,5 Sek. gedrückt halten;
- Gestattet es, die Ausgangsphasen einzeln abzuschalten; nur mit im Ausgang mit 3 unabhängigen Phasen
eingestellter USV. Mindestens 0,5 Sek. gedrückt halten;
7 von hinten beleuchteter mehrfarbiger Zustandsanzeiger.
8 serielle RS232 – Wartungskommunikationsschnittstelle.
1
2
3
6
Archimod®
8
7
5
4
51
