FC300-Programmierungshandbuch
[1] Thermistor Warnung
[2] Thermistor Abschalt.
[3] ETR Warnung 1
[4] ETR Alarm 1
[5] ETR Warnung 2
[6] ETR Alarm 2
[7] ETR Warnung 3
[8] ETR Alarm 3
[9] ETR Warnung 4
[10] ETR Alarm 4

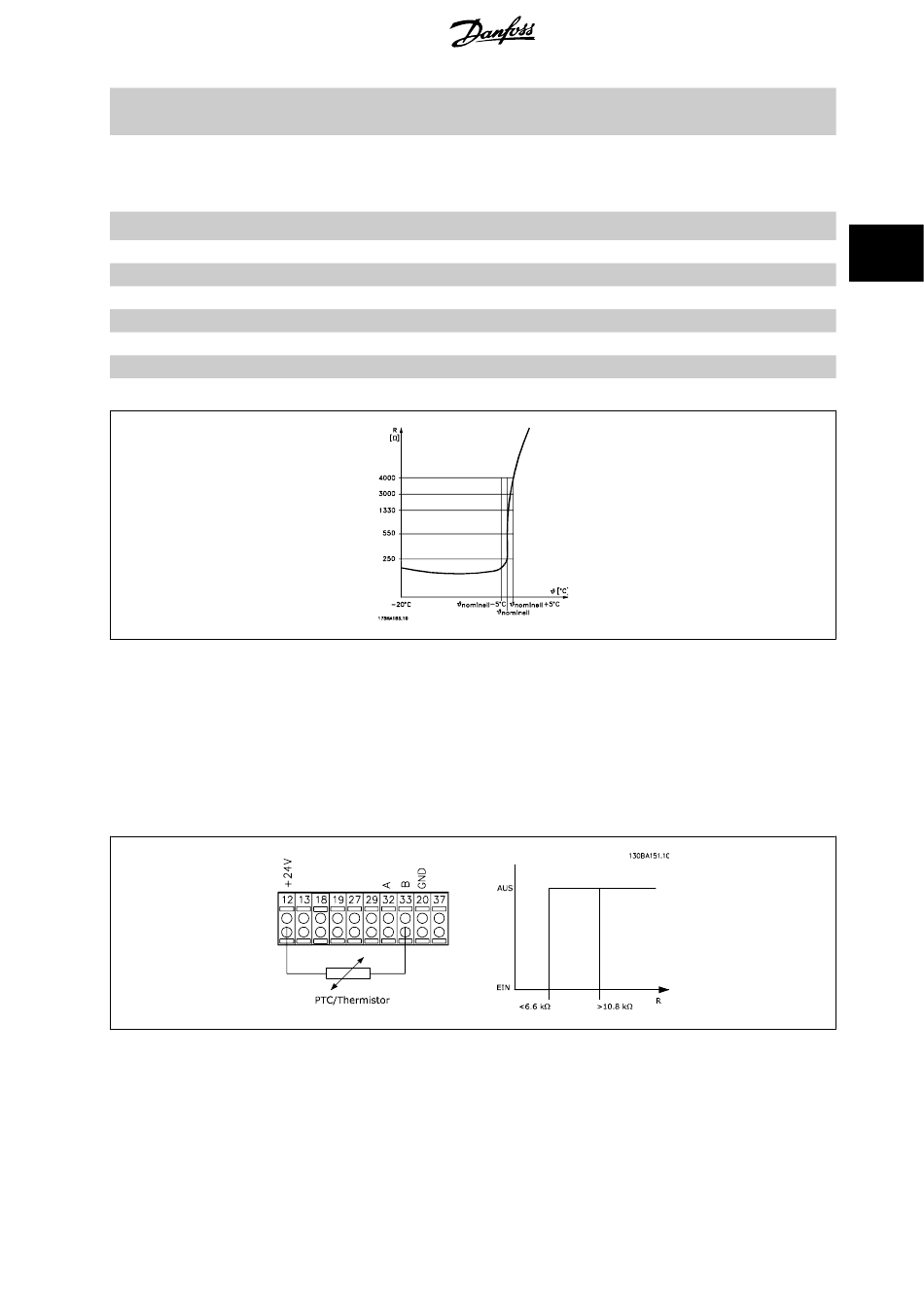

Motorschutz kann über eine Reihe von Verfahren erfolgen: PTC- oder KTY-Sensor (siehe auch Abschnitt KTY-Sensoranschluss) in den Motorwicklungen,
mechanisch thermischer Schalter (Klixon-Ausführung) oder elektronisch thermisches Relais (ETR).
Verwenden eines Digitaleingangs und einer 24-V-Stromversorgung:
Beispiel: Der Frequenzumrichter schaltet ab, wenn die Motortemperatur zu hoch ist.
Parametereinstellung:
Thermischer Motorschutz
Par. 1-90
Thermistoranschluss Digitaleingang
Par. 1-93 auf
Gibt eine Warnung aus, falls der angeschlossene Thermistor oder KTY-Sensor im Motor im Falle
einer Übertemperatur auslöst.
Wenn der Frequenzumrichter abschalten soll, falls der angeschlossene Thermistor im Motor auslöst.
Der Thermistorabschaltwiderstand muss > 3 kΩ betragen.
Zum Wicklungsschutz sollte ein Thermistor (PTC-Sensor) in den Motor integriert werden.
Nachstehend finden Sie eine detaillierte Beschreibung.
Thermistor Abschalt.
auf [2] stellen
[6] stellen
®
