Danfoss FC300 Programmierungshandbuch Seite 102

3 Parameterbeschreibungen
5-66 Klemme 29 Pulsausgang
Dieser Parameter definiert die Funktion des Pulsausgangs X30/6.
Dieser Parameter kann nicht bei laufendem Motor geändert werden.
Dieser Parameter ist aktiv, wenn Optionsmodul MCB 101 im Frequenzumrichter installiert ist.
Gleiche Optionen und Funktionen wie Par. 5-6*.
Option:
[0] * Ohne Funktion
3
5-68 Ausgang X30/6 Max. Frequenz
Parameter zum Skalieren der Max.-Frequenz des Pulsausgangs X30/6 auf der Option MCB 101. Der angegebene Wert bezieht sich auf die gewählte
Funktion in Par. Par. 5-66
Dieser Parameter ist aktiv, wenn Optionsmodul MCB 101 im Frequenzumrichter installiert ist.
Range:
Application [0 - 32000 Hz]
dependent*
3.7.8 5-7* 24V Drehgeber
Parameter zum Konfigurieren des 24V/HTL-Drehgebers.
Anschluss des 24V/HTL-Drehgebers an Klemme 12 (24 V DC-Versorgung), Klemme 32 (Kanal A), Klemme 33 (Kanal B) und Klemme 20 (GND). Die
Digitaleingänge 32/33 sind aktiv für Drehgebereingänge, wenn
führung
gewählt ist. Der verwendete Drehgeber hat zwei Kanäle (A und B) und wird mit 24 V betrieben. Max. Eingangsfrequenz: 110 kHz.

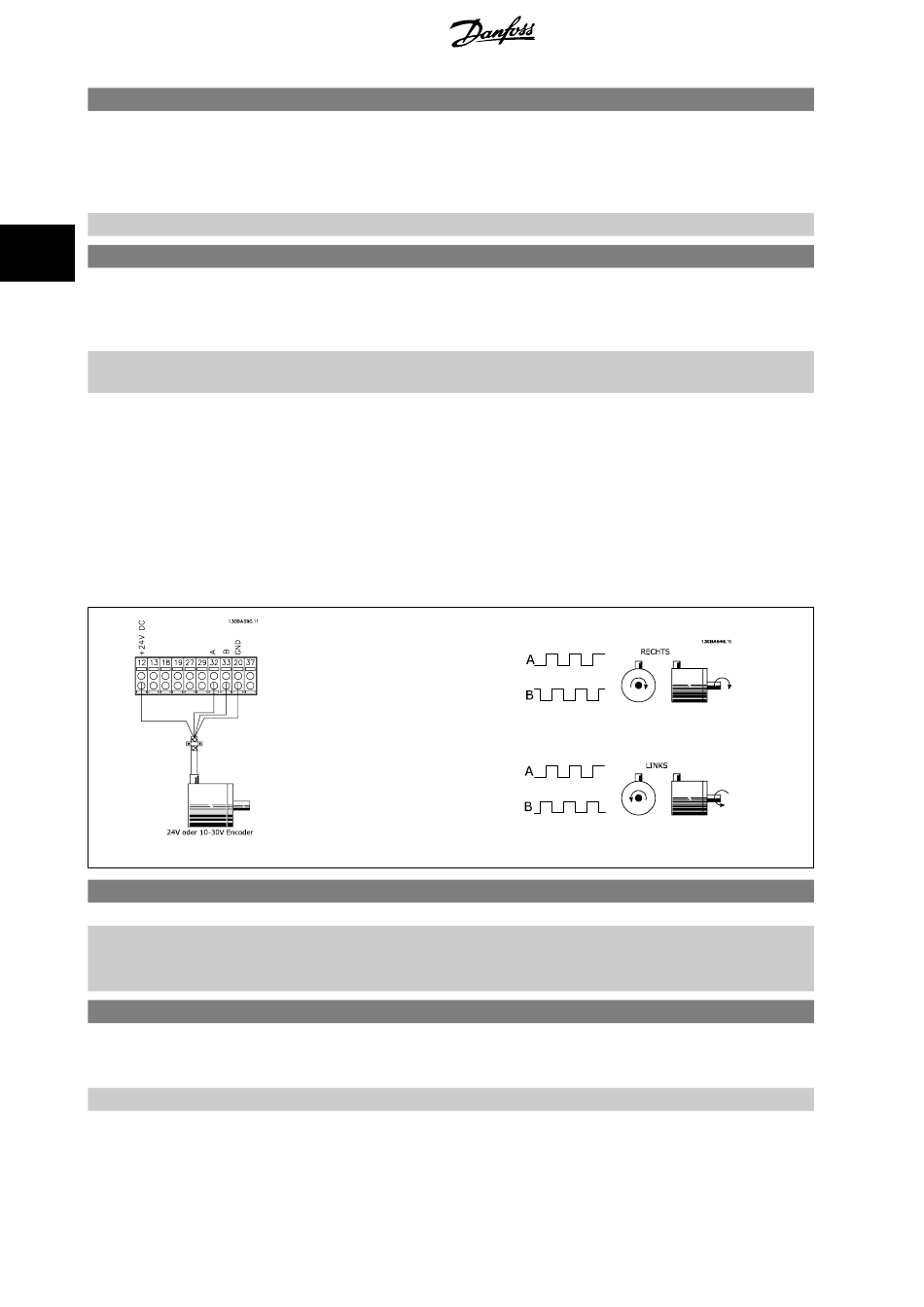

Drehgeberanschluss an Frequenzumrichter
inkrementaler 24-V-Drehgeber. Max. Kabellänge 5 m.
5-70 Kl. 32/33 Drehgeber Aufl. [Pulse/U]
Range:
1024* [1 - 4096 ]
5-71 Kl. 32/33 Drehgeber Richtung
Option:
[0] * Nur Rechts
[1] Nur Links
Dieser Parameter kann nicht bei laufendem Motor geändert werden.
102
Funktion:
Klemme X30/6 Pulsausgang . Dieser Parameter kann nicht bei laufendem Motor geändert werden.
Funktion:
24 V/HTL-Drehgeber
Funktion:
Geben Sie die Drehgeber-Pulse pro Umdrehung der Motorwelle ein. Der richtige Wert kann vom
Drehgeber abgelesen werden.
Dieser Parameter kann nicht bei laufendem Motor geändert werden.
Funktion:
Überprüfen Sie vor der Inbetriebnahme, ob die Geber-Drehrichtung mit der Antriebs-Drehrichtung
übereinstimmt! Mit diesem Parameter kann die Logik der Geber-Drehrichtung invertiert werden.
A-Kanal ist bei Rechtsdrehung 90° vor Kanal B.
A-Kanal ist bei Linksdrehung 90° vor Kanal B.
MG.33.M6.03 - VLT
FC300-Programmierungshandbuch
Drehgeber Anschluss
in Par. 1-02
®
ist eine eingetragene Marke von Danfoss.
Drehgeberrück-
oder Par. 7-00
