Fehlersuche, Einstellungen u. Service
Um eine Beschädigung der Riemen zu
vermeiden, DIE RIEMEN AUF KEINEN FALL MIT
GEWALT ÜBER DIE RIEMENSCHEIBEN ZIEHEN.
AUSTAUSCH DES
MÄHWERKRIEMENS
150 cm (60") Mähwerk - Ersetzen des
Antriebsriemens
HINWEIS: Der linke Antriebsriemen kann ersetzt werden, ohne
dass der rechte Riemen ausgebaut werden muss. Um den
rechten Riemen zu ersetzen, muss jedoch der linke Riemen
ausgebaut werden. Im nachstehenden Verfahren wird das
Ausbauen beider Riemen erläutert.
1. Mähwerk demontieren. Siehe "Ausbauen und Einbauen
des Mähwerks".
2. Die Schrauben, mit denen beide
Mähwerkriemenabdeckungen befestigt sind, ausbauen und
die Abdeckungen abnehmen.
3. Mit einer Federabziehvorrichtung oder einer kleinen
Seilschlaufe beide Spannrollenarmzugfedern lösen
(B, Abbildung 54).
4. Den linken Antriebsriemen (E) aus den
Wellenriemenscheiben (A) ausbauen. Den Riemen
verdrehen und ihn zwischen Getriebe und
Mähwerkummantelung schieben.
5. Den rechten Antriebsriemen (D) aus den
Wellenriemenscheiben (A) ausbauen. Den Riemen
verdrehen und ihn zwischen Getriebe und
Mähwerkummantelung schieben.
6. Alle Riemenscheiben auf Abnutzung oder Lagerschäden
untersuchen.
7. Die Spannrollenschwenkpunkte mit Mehrzwecklithiumfett
schmieren und auf freie Bewegung prüfen.
8. Den neuen rechten Antriebsriemen einbauen (siehe
Diagramm in Abbildung 53).
9. Den neuen linken Antriebsriemen einbauen (siehe
Diagramm in Abbildung 53).
10. Beide Spannrollenzugfedern (B) einbauen.
11. Beide Riemenabdeckungen einbauen.
12. Das Mähwerk einbauen und fünf Minuten lang ohne
Belastung laufen lassen, damit sich der neue Riemen
einlaufen kann.
RIEMENFÜHRUNG VON OBEN
ÄUSSERE RIEMENSCHEIBE
Outer Pulley
KEILSPANNROLLE
V-Idler
V-Belt
(Upper)
KEILRIEMEN
(OBEN)
Center Pulley
MITTLERE
RIEMENSCHEIBE
FRONT
VORNE

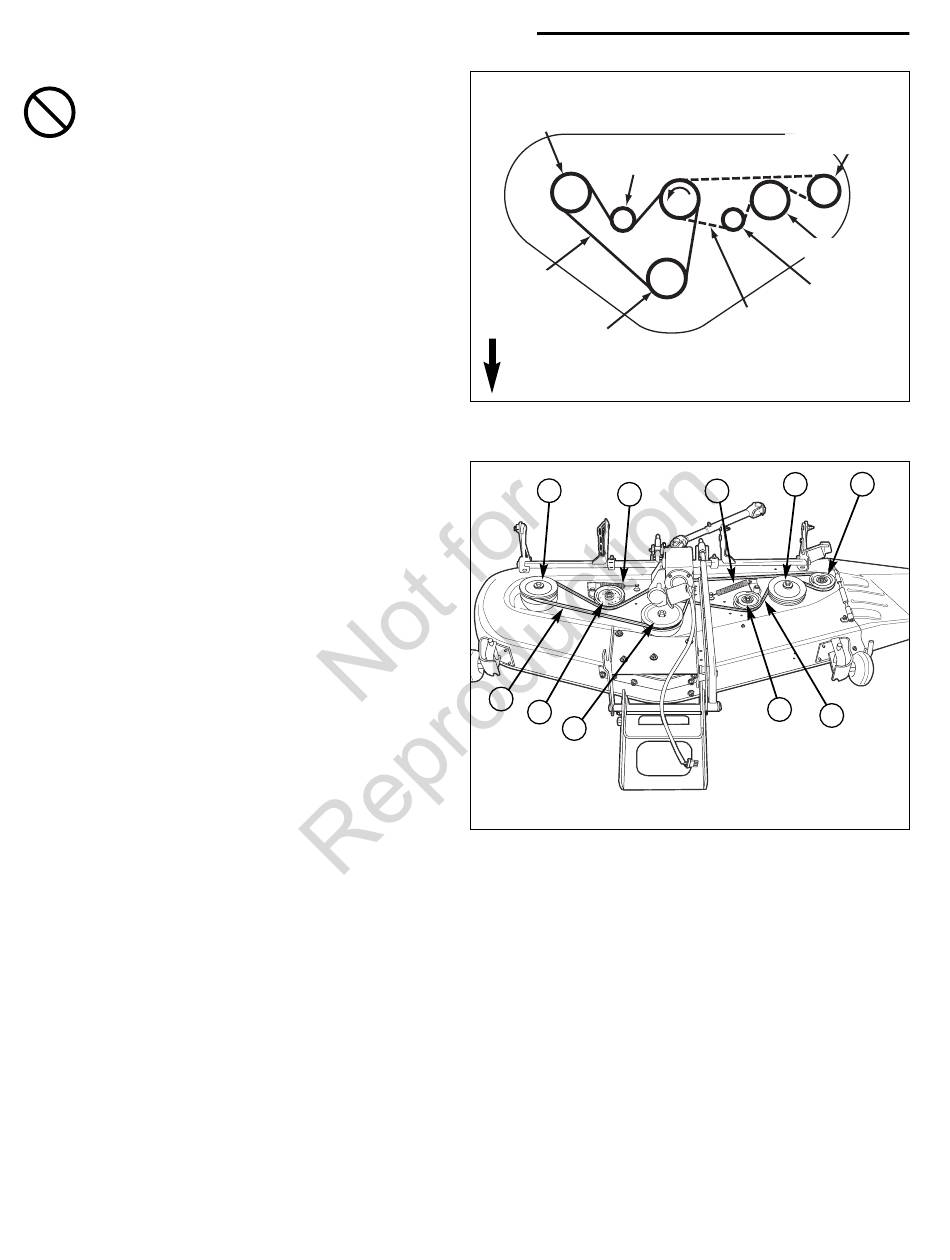

Abbildung 53. 150 cm (60") Führung des Mähwerkriemens
A
B
D
C
A
Abbildung 54. 150 cm (60") Mähwerk - Ausgebaute
Abdeckungen
A. Wellenriemenscheiben
B. Spannrollenarmzugfedern
C. Ablenkrollen
D. Rechter Antriebsriemen
E. Linker Antriebsriemen
42
KEILSPANNROLLE
V-Idler
ÄUSSERE
Outer
RIEMENSCHEIBE
Pulley
V-Idler
KEILSPANNROLLE
DOPPELTER
Double V-Belt
KEILRIEMEN
(Lower)
C
A
B
C
E
