Fehlersuche, Einstellungen u. Service
MÄHWERKEINSTELLUNGEN
VORSICHT
AUF KEINEN FALL die Ablenkbleche des Mähwerks
ausbauen. Die Ablenkbleche verhindern, dass das
geschnittene Gras durch die Luft geschleudert wird und die
Kühlrippen des Motors verstopft.
Rollenbockeinstellung (nur 150 cm (60")
Mähwerk)
Die Grasnarbenschutzrollen (A, Abbildung 49) können auf
unterschiedliche Schnitthöhen eingestellt werden, indem die
Rollenhalterungen auf dem Mähwerkablenkblech entsprechend
positioniert werden (B).
1. Die Schrauben, Sicherungsscheiben und Muttern, mit denen
die Rollenhalterung am Ablenkblech befestigt ist, ausbauen.
2. Wenn Sie normalerweise eine Schnitthöhe in der unteren
Hälfte des Schnitthöhenbereichs wählen, sollten die
Rollenhalterungen in den oberen Löchern positioniert werden.
3. Die unteren Löcher werden dann verwendet, wenn Sie in der
Regel die obere Hälfte des Schnitthöhenbereichs wählen oder
wenn bei niedrigeren Schnitthöhen aufgrund von unebenem
Gelände Schäden an der Grasnarbe auftreten.
Justierung der Höheneinstellungsräder
(nur 140 cm (54") Mähwerk)
Die Höheneinstellungsräder des Mähwerks können je nach
Schnitthöhe auf zwei Positionen eingestellt werden. Bei
höheren Schnitthöhen werden die Räder auf die niedrige
Position gestellt. Bei niedrigeren Schnitthöhen werden die
Räder auf die obere Position gestellt. Zur Einstellung gehen
Sie folgendermaßen vor:
1. Die Haarnadelklemme (A, B, Abbildung 50) entfernen.
2. Für die obere Position den Stift (A) durch die Spindel über
der Halterung installieren (C). Für die niedrige Position
oben auf die Spindel drücken und die Haarnadelklemme
(B) unter der Oberseite der Halterung (C) einbauen.
ACHTUNG
Bevor Sie das Mähwerk prüfen, den Zapfwellenantrieb
und den Motor ausschalten. Warten Sie, bis alle sich
bewegenden Teile zum Stillstand gekommen sind. Den
Zündschlüssel abziehen, die Zündkerzenkabel
abtrennen und sie in ausreichender Entfernung von
den Zündkerzen befestigen.

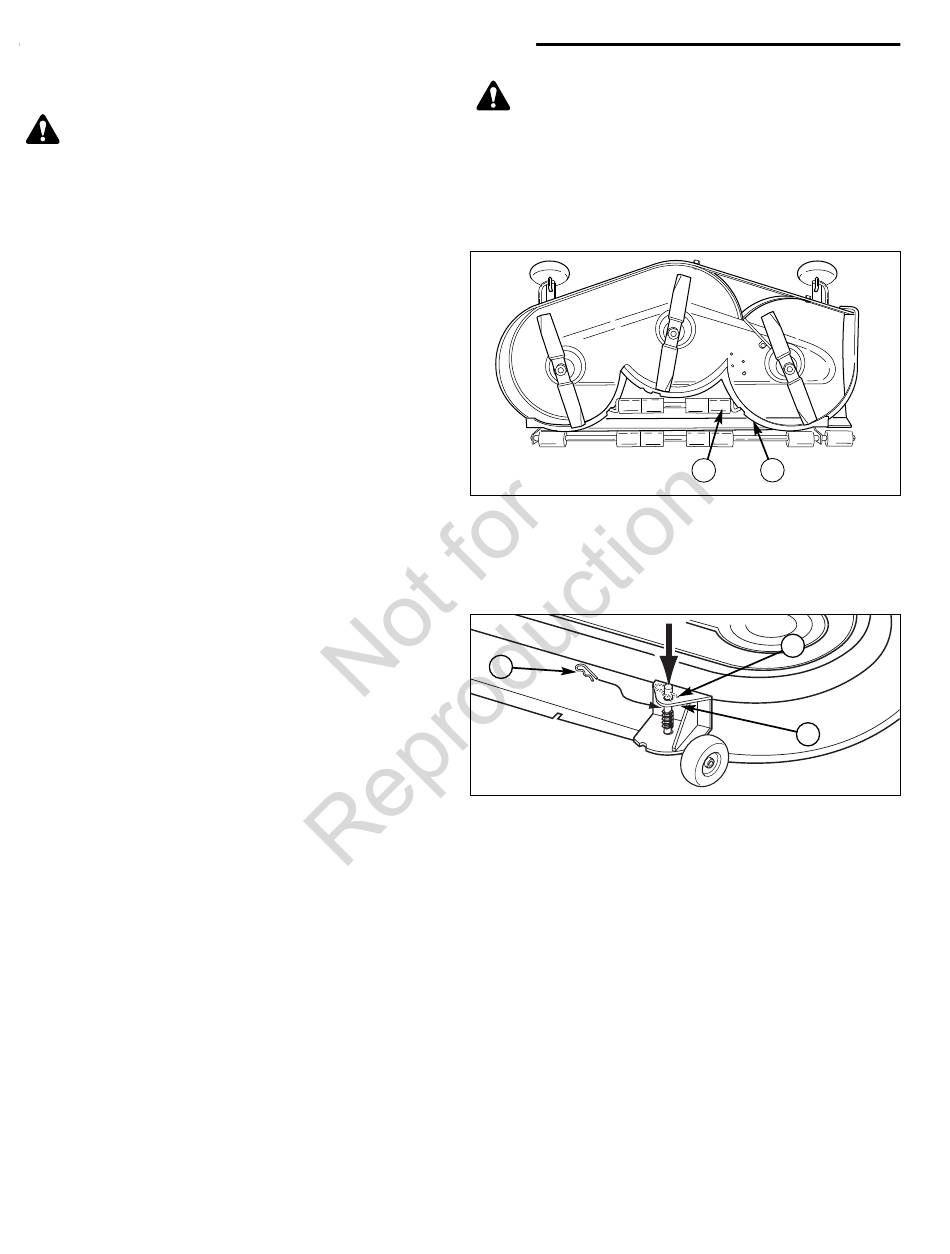

Abbildung 49. Grasnarbenschutzrollen
A. Rollen
B. Mähwerkablenkblech
B
Abbildung 50. Justierung der Höheneinstellungsräder
A. Haarnadel (obere Position)
B. Haarnadel (untere Position)
C. Halterung des Höheneinstellungsrads
40
B
A
A
C
