Bedienung des Traktors
AUSBAUEN UND EINBAUEN DES
MÄHWERKS
HINWEIS: Das Ausbauen und Einbauen des Mähwerks auf
einer harten, ebenen Fläche, wie z. B. einem Betonboden,
durchführen.
ACHTUNG
Die Parkbremse betätigen, die Zapfwellenkupplung
auskuppeln, den Motor abstellen und den Schlüssel
abziehen, bevor Sie den Versuch unternehmen, das
Mähwerk zu montieren oder zu demontieren.
Demontieren des Mähwerks
1. Den Motor starten.
2. Die Mähwerk-Schnitthöhe auf die niedrigste Höhe
einstellen.
3. Die Zubehörhubvorrichtung ganz anheben.
4. Den Motor stoppen und warten, bis alle beweglichen Teile
zum Stillstand gekommen sind.
5. Bei 120 cm und 150 cm (48" u. 60") Mähwerken werden die
beiden vorderen Höheneinstellungsräder von der
Mähposition in die Gleitposition geschwenkt, indem man
oben auf die Spindel drückt und das Rad schwenkt (siehe
Abbildung 17). Bei 140 cm (54") Mähwerken wird die
Haarnadelklemme ausgebaut, oben auf die Spindel
gedrückt und das Höheneinstellungsrad in die Gleitposition
gedreht (siehe Abbildung 17). Die Haarnadelklemme
wieder einbauen.
6. Das linke hintere Gleitrad in die Gleitposition schieben (falls
vorhanden; siehe Abbildung 18).
7. Den Motor starten.
8. Die Zubehörhubvorrichtung ganz absenken.
9. Die Schnitthöhe auf die höchste Höhe einstellen.
10. Den Motor stoppen und warten, bis alle beweglichen Teile
zum Stillstand gekommen sind.
11. Die beiden Hubketten (A, Abb. 19) aus dem Hebelarm des
Traktors aushaken.
12. Den Zündschalter in die Position RUN stellen und die
Schnitthöhe des Mähwerks auf die niedrigste Höhe stellen
(dabei muss der Motor nicht gestartet werden).
13. Den Zündschalter in die Position AUS drehen.
14. Den elektrischen Anschluss vom Traktor abtrennen und die
Elektrobuchse am Traktor mit dem Deckel verschließen.
Siehe Abb. 20.
15. Den langen Anbaustift (B, Abbildung 21) und die
Sicherheitsklemme, mit denen der Anbau (A) am Mähwerk
befestigt ist, ausbauen.
16. Die zwei kleinen Stifte (C, Abbildung 21), mit denen der
Anbau (A) am Traktor befestigt ist, ausbauen.
17. Den Anbau (A, Abbildung 21) vom Mähwerk abbauen.
18. Die Antriebswelle (B, Abbildung 19) vom Traktor trennen,
indem der Sicherungskragen (A, Abbildung 22)
zurückgezogen und die Welle vom Zapfwellenantrieb
abgezogen wird.
19. Das Mähwerk unten aus dem Traktor herausschieben.
140 cm (54")
Mähwerk
120 cm (48")
Mähwerk u. 150 cm
(60") Mähwerk

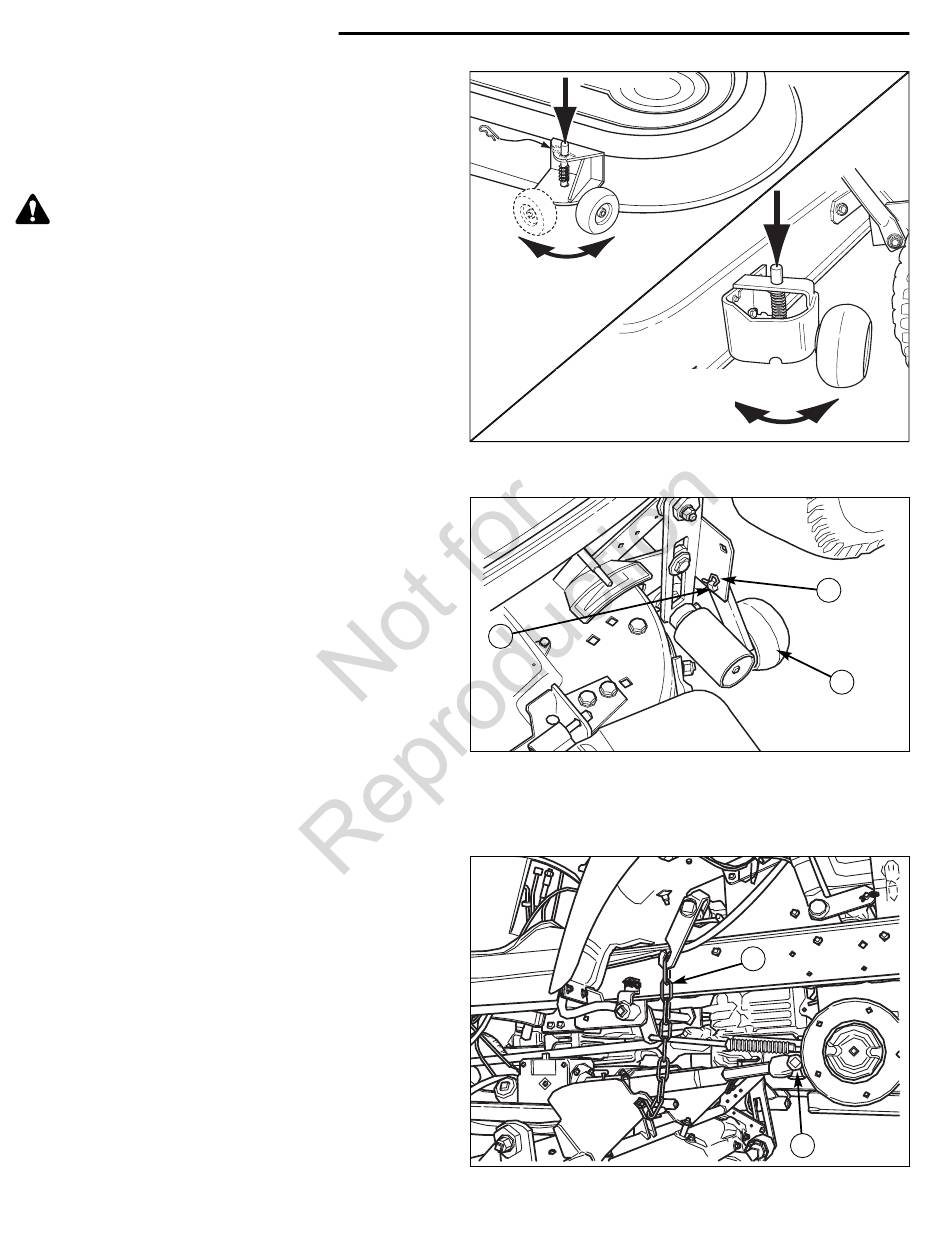

Abbildung 17. Schwenken der Höheneinstellungsräder
A
Abbildung 18. Hinteres Gleitrad - 150 cm (60") Mähwerke
A. Lastösenbolzen
B. Haarnadelklemme
C. Gleitradarm
Abbildung 19. Mähwerkhubketten
A. Hubkette
B. Zapfwellenantriebswelle
22
B
C
A
B
