140 cm (54") Mähwerk - Ersetzen des
Antriebsriemens
1. Mähwerk ausbauen. Siehe "Ausbauen und Einbauen des
Mähwerks".
2. Die Schrauben, mit denen die Riemenabdeckungen
befestigt sind, ausbauen und die Riemenabdeckungen
abnehmen.
3. Mit einer Federabziehvorrichtung oder einer kleinen
Seilschlaufe die Spannrollenzugfedern lösen (B,
Abbildung 56).
4. Den alten Antriebsriemen (D) ausbauen.
5. Alle Riemenscheiben auf Abnutzung oder Lagerschäden
untersuchen.
6. Die Spannrollenschwenkpunkte mit Mehrzwecklithiumfett
schmieren und auf freie Bewegung prüfen.
7. Den neuen Antriebsriemen einbauen (siehe Diagramm in
Abbildung 55).
8. Die Riemenabdeckungen wieder einbauen. Darauf
achten, dass die Ausrichtungskerben auf den Schrauben
zentriert sind.
9. Das Mähwerk einbauen und fünf Minuten lang ohne
Belastung laufen lassen, damit sich der neue Riemen
einlaufen kann.
Fehlersuche, Einstellungen u. Service
Outer
ÄUSSERE
Pulley
RIEMENSCHEIBE
KEILSPANNROLLE
Center
MITTLERE
RIEMENSCHEIBE
Pulley
VORNE
FRONT

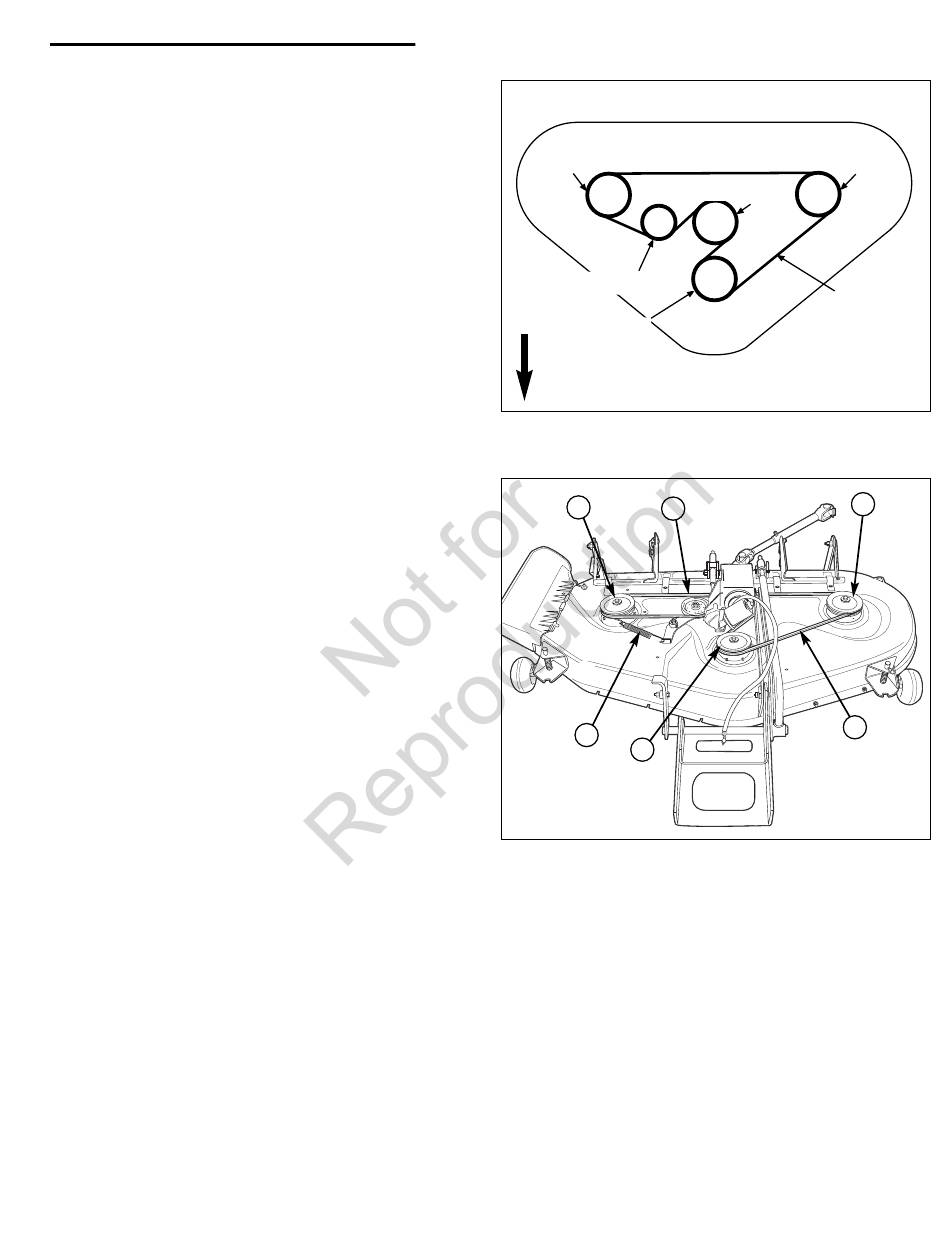

Abbildung 55. 140 cm (54") Führung des Mähwerkriemens
A
B
Abbildung 56. 140 cm (54") Mähwerk - Ausgebaute
Abdeckungen
A. Wellenriemenscheiben
B. Spannrollenarmzugfeder
C. V-förmige Spannrollen-Riemenscheibe
D. Antriebsriemen
43
RIEMENFÜHRUNG VON OBEN
ANTRIEBSRIEMENSCHEIBE
Drive
Pulley
V Idler
C
A
Outer
ÄUSSERE
RIEMENSCHEIBE
Pulley
Belt
DOPPELTER
Double V
KEILRIEMEN
A
D
