Installation Der Anbauarme - Simplicity Legacy-Serie XL Benutzerhandbuch

E
B
C

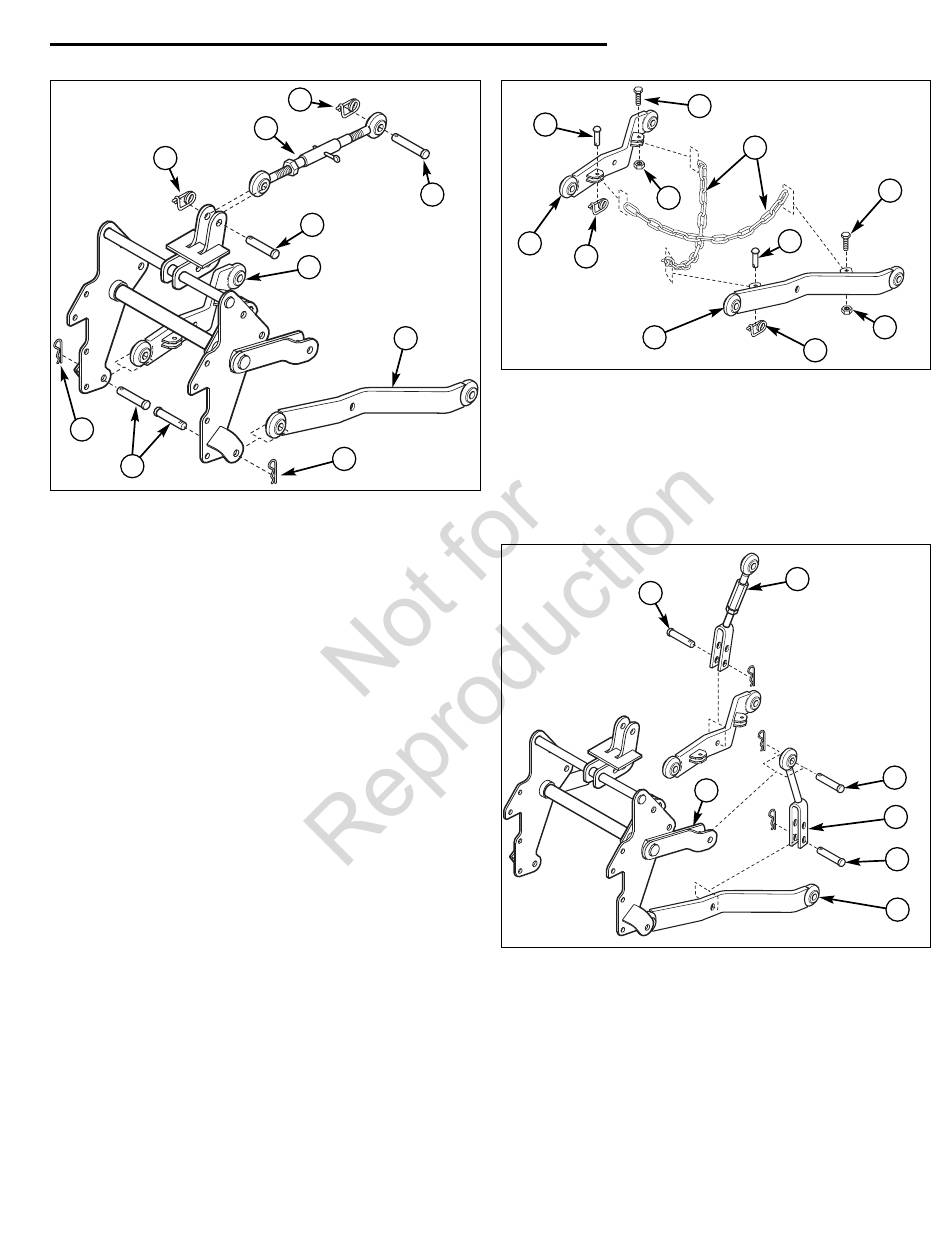

Abbildung 12. Pendelarme einbauen
A. Pendelarme
B. Haarnadelklemmen
C. Lastösenbolzen
D. Obere Gestängenbaugruppe
E. Sicherheitsklemmen
F. Lastösenbolzen

Installation der Anbauarme

1. Die obere Hubstange (D, Abbildung 12) mithilfe eines
Lastösenbolzens (F) und einer Sicherheitsklemme (E) am
Anbau befestigen.
2. Die Pendelarme (A, Abb. 12) mithilfe von Lastösenbolzen
(C) und Haarnadelklemmen (D) am Anbau befestigen. Die
Arme sollten gewinkelt sein und von der Mitte weg weisen.
3. Die Pendelketten (D, Abbildung 13) mit 3/8 x 1-1/2
Kopfschrauben (C) und 3/8 Gegenmuttern an der
Rückseite der Pendelarme (A, E) befestigen. Die Ketten
überkreuzen und vor den Pendelarmen mit Lastösenbolzen
und Haarnadelklemmen (B) befestigen.
4. Die verstellbare Stange (E, Abbildung 14) und die
Hubstangenbaugruppe (C) mit Lastösenbolzen (B) und
Haarnadelklemmen anbringen.
HINWEIS: Die verstellbare untere Hubstange (E, Abbildung 14)
muss rechts montiert werden.
E
D
F
F
A
A
B
Bedienung des Traktors
B
A
B
E
Abbildung 13. Ketten einbauen
A. Rechter Pendelarm
B. Lastösenbolzen und Sicherheitsklemme
C. Kopfschraube, 3/8 x 1-1/2, u. Gegenmutter
D. Ketten
E. Linker Pendelarm
B
Abbildung 14. Hubstangen einbauen
A. Linker Pendelarm
B. Lastösenbolzen u. Haarnadelklemme
C. Feste Hubstange
D. Hubhebel
E. Justierbare Hubstange
19
C
D
C
B
B
E
D
C
C
B
C
B
A
