Montage- und Betriebsanleitung
11. HEIZKREIS, REGELUNG DES HEIZKREISES

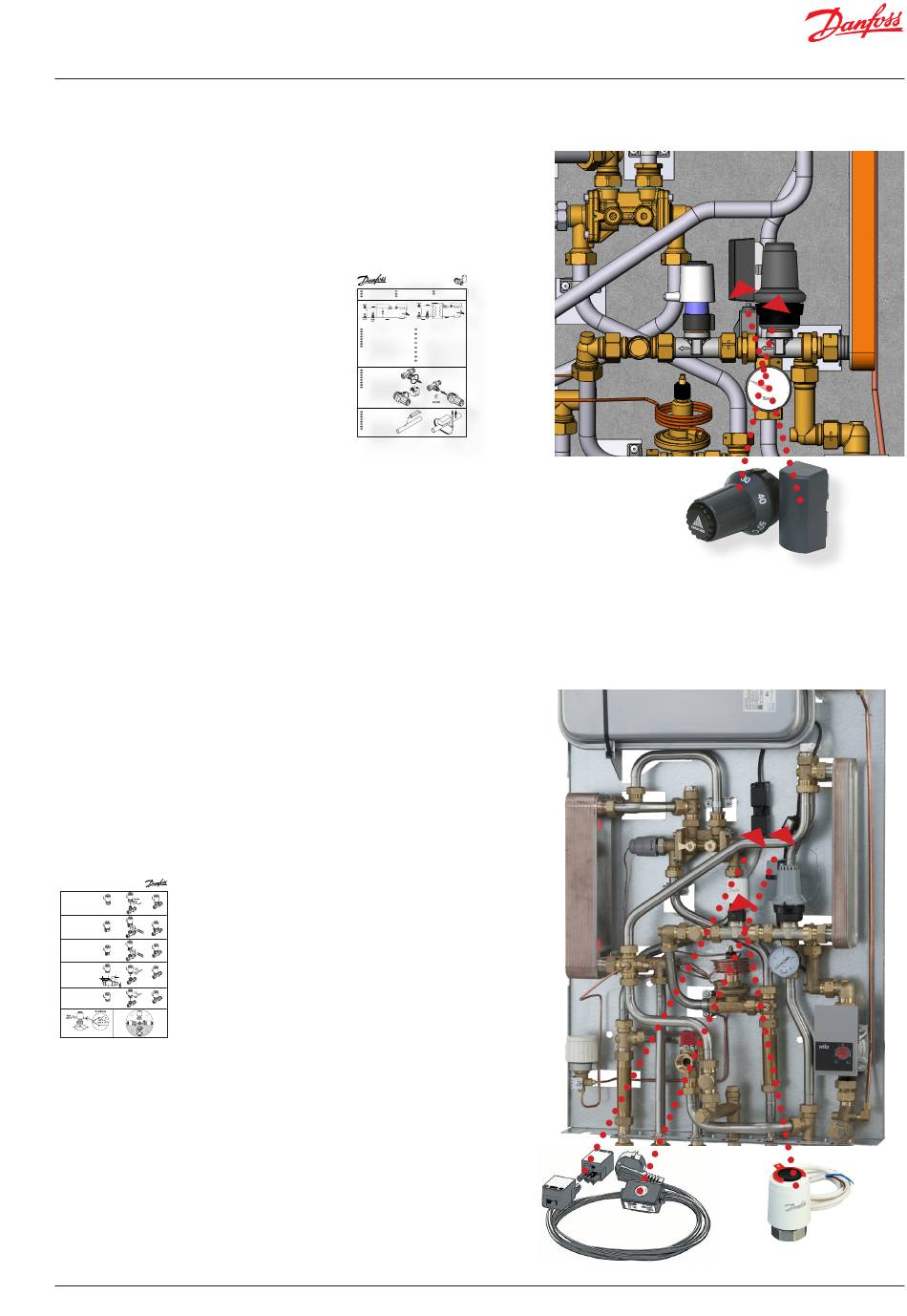

Das Fühlerelement FTC wird bei kombinierten Radiatoren- und
Fußbodenheizungssystemen zur Vorlauftemperaturregelung einer
Fußbodenheizung eingesetzt. FTC ist ein selbsttätiger Regler, der mit
dem Ventilgehaus RA-C kombiniert ist. Die Vorlauftemperatur wird
über einen Anlegefühler gemessen, der mit Hilfe der mitgelieferten
Befestigung an der Rohrleitung angebracht wird.
Der Schnappverschluss des Fühlerelementes sichert einen stabile
und sichere Montage am Ventilgehäuse.
Eigenschaften:
• Schließt bei steigenden Fühlertemperaturen
• Temperaturbereich 15 bis 50° C (Heizkörper-
heizung) oder 35-70°C (Fußbodenheizung)
• Gehäuse kann an der Vor- oder Rücklaufleitung
befestigt werden.
Siehe bitte beigelegte Bedienungsanleitung.
Heizkörperheizung:
Es ist überaus wichtig, daß die Vorlauftemperatur zu den Heizkörpern
- unter Berücksichtigung des Komfortansprüche - so niedrig wie über-
haupt möglich ist. (die Temperatur ist am Thermometer im Heizung
Rücklauf ablesbar). Die Anpassung der Raumtemperatur erfolgt über
die Thermostatköpfe auf den Heizkörpern.
Fußbodenheizung:
Es ist überaus wichtig, daß die Vorlauftemperatur zu den Fussboden-
heizkreis - unter Berücksichtigung des Komfortansprüche - so niedrig
wie überhaupt möglich ist (ca. 30-35°.
Die Vorlauftemperatur soll nie 40°C überschreiten (IMMER die Instruk-
tionen des Fussbodenlieferanten beachten).
Sicherheitsthermostat / thermischer Stellantrieb TWA-A
Für VX-F Stationen für Fußbodenheizung ist der Heizkreis mit einem
Sicherheitsthermostat gegen Überhitzung ausgestattet. Bei Tem-
peraturen über 55 °C schaltet der Sicherheitsthermostat und der
thermischer Stellantrieb TWA-A für Zufluss zum Heizkreis ab.
Der TWA-A ist ein thermischer Stellantrieb zum Öffnen und Schlies-
sen von Ventilen.
Ein gut sichtbarer Positionsgeber zeigt an, ob das Ventil geöffnet
oder geschlossen ist.
INSTRUCTIONS
TWA NO
TWA-A
For Danfoss RA valves
TWA-V
For Danfoss RAV/VMT valves
TWA-L
For Danfoss RAVL valves
TWA-K
For Heimeier/MNG/Oventrop
valves with M30 × 1.5 connection,
generally as per attached drawing.
Other valves must be verified
individually to ensure correct
valve closing measurement and
valve top geometry.
TWA-D
For Danfoss RTD valves
*)
24 V Class II transformer (SELV)
**)
230 V max. 3 A pre-fuse
VI.SB.H3.02 12-2005
Produced by Danfoss Industri Service 05.09 JJ-Bi.DS
VI.LZ.F2.03
VX-F
INSTRUCTIONS
FTC
Système
Järjestelmät
Anlæg
Systems
Installatie
Zastosowanie
Anlagen
Anläggning
Blandekreds på gulvvarmeanlæg.
Blandekreds på radiator- eller gulvvarmekreds med
Floor-heating system.
veksler.
Fussboden-Mischkreis.
Heat exchanger in radiator heating or floor heating
system.
Système de chauffage au sol.
Wärmetauscher-Regelung für Heizkörper- und
Menginjectie-systeem in vloerverwarming
Fussbodenheizung.
Blandningskrets i golvvärmeanläggning.
Echangeur thermique dans un système de chauffage
Lattialämmitysjärjestelmä.
par radiateur ou au sol.
Ogrzewanie podłogowe.
Warmtewisselaar in radiator- of vloerverwarming-
systeem.
Blandningskrets i radiator- eller golvvärmekrets med
värmeväxlare.
Lämmönvaihdin radiaattori- tai
lattialämmitysjärjestelmässä.
Wymiennik ciepła w instalacji z grzejnikami lub
podłogowej.
Montage af termostatisk element
1)
Mounting of thermostatic head
Montage von Thermostatkopf
Montage de la tête thermostatique
Montage van regelelement
3)
Montering av regulatordel
Termostaatin asennus
Mocowanie głowicy termostatycznej
2)
Montage af fjernføler
Mounting of remote sensor
Montage von Fernfühler
Montage du capteur à distance
Montage van afstandsvoeler
Montering av lös givare
Anturin asennus
Mocowanie zdalnego czujnika
DKCD
VI.31.J4.00 02-2002
Sicherheitsthermostat
Thermostat, Danfoss FTC
© Danfoss | Produced by Danfoss Redan A/S | 2018.11 | 13
Thermischer Stellantrieb TWA-A
