Technische Daten
24 V a.c. +/-15% 50/60 Hz, 10 VA
Versorgungs-
(Versorgungsspannung galvanisch getrennt von
spannung
Eingangs- und Ausgangssignalen)
Regler
Leistungsaufnahme
ETS-Schrittmotor
Spannungssignal
Eingangssignal
Druckmessumformer 4-20 mA von AKS 33
Digitaler Eingang von externen Kontaktfunktion
Fühlereingang
2 Stück Pt 1000 Ohm
Thermostatrelais
1 Stück SPST
Alarmrelais
1 Stück SPST
Schrittmotorausgang Pulsierende 100 mA
Anschlussmöglichkeit an ein Datenkommunika-
Datenkommunikation
tionsmodul
-10 - 55°C, beim Betrieb
-40 - 70°C, beim Transport
Umgebung
20 - 80% Rh, nicht kondensierend
Keine Schock-einwirkungen / Vibratione
Schutzart
IP 20
Gewicht
300 g
Montage
DIN-Schiene
Display
LED, 3-stellig
EU Niederspannungsreichtlinie und EMV- An-
forderungen für CE-Kennzeichnung werden
Zulassungen
eingehalten.
LVD-geprüft gem. EN 60730-1 und EN 60730-2-9
EMV-geprüft gem. EN50081-1 und EN 50082-2
Bei Anwendung eines Notstrombatterie:
Batterieanforderungen:
18V d.c. min. 100 mAh

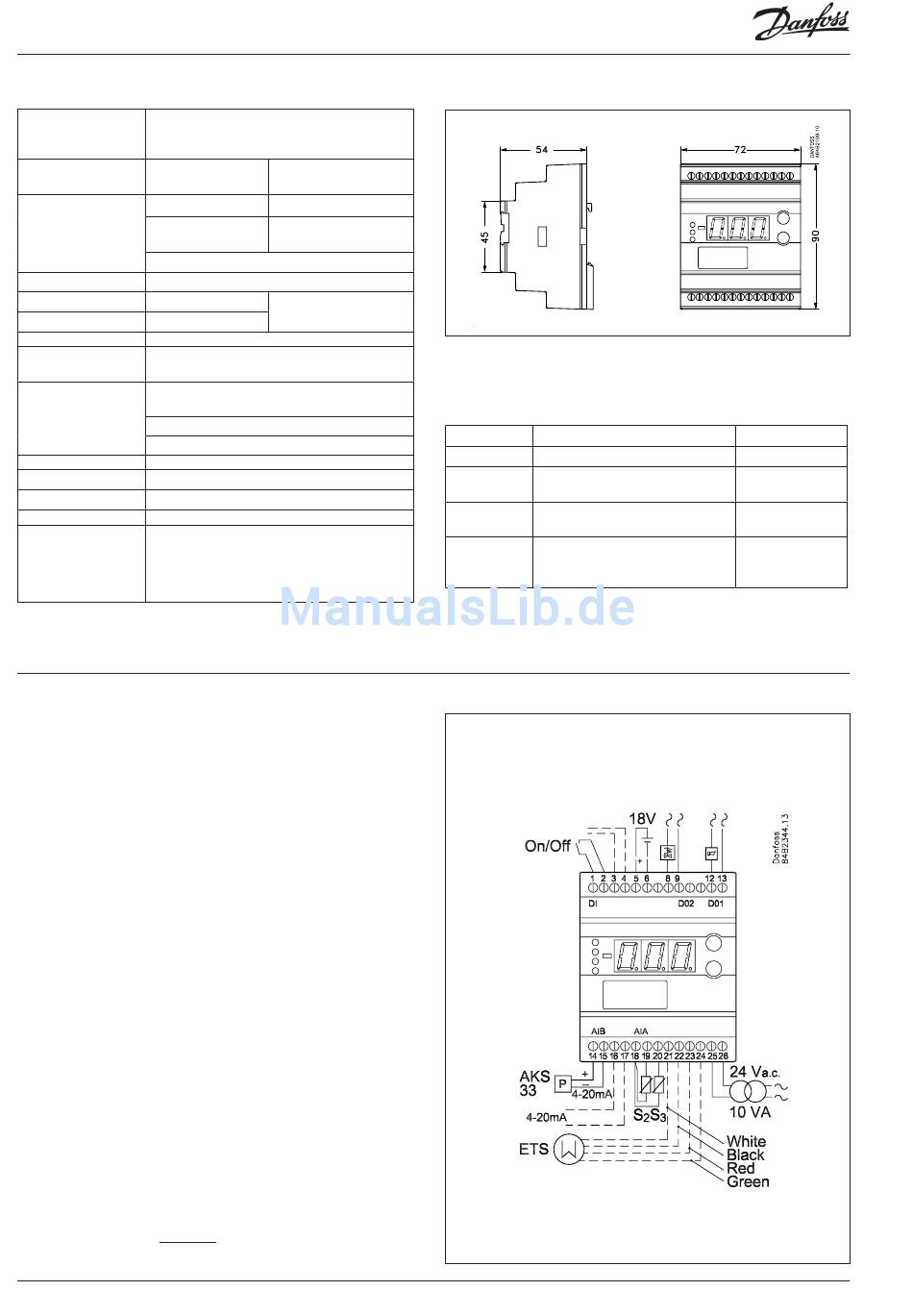

Anschlüsse
Benötigte Anschlüsse
Klemme
25-26 Versorgungsspannung 24 V a.c.
21-24 Spannung an Step Motor
18-19 Pt 1000 Fühler am Verdampferausgang (S2)
14-15 Druckmessumformer Typ AKS 33
1-2
Kontaktfunktion für Start/Stop der Regelung. Wenn kein
Kontakt angeschlossen wird, muss Klemme 1 und 2 kurzge-
schlossen werden.
5-6
Batterie (schließt das ETS-Ventil, falls die Spannungs-
versorgung des Reglers unterbrochen wird. Anstatt des
Batterieanschlusses kann alternativ ein Magnetventil in die
Flüssigkeitsleitung eingebaut werden. Dieses ist dann an
Klemme 8-9 anzuschließen).
BITTE BEACHTEN
Die 24 Volts a.c. Versorgung an EKC 316A auf Klemme 25
und 26 muss ganz getrennt von der Versorgung an die
Batterie auf Klemme 5 und 6 gehalten werden, und unter
keinen Umständen dürfen diese beiden Versorgungen eine
gemeinsame Erdung haben.
Anwendungsbestimmte Anschlüsse
Klemme:
18-20 Pt 1000 Fühler für Messung der Lufttemperatur (S3)
8-9
Thermostatrelais
12-13 Alarmrelais
Es besteht Verbindung zwischen 12 und 13 in Alarm -
situationen, und wenn der Regler span nungslos ist.
16-17 Spannungssignal von einer anderen Regelung (Ext.Ref.)
3-4
Datenkommunikation
Nur bei montiertem Datenkommunikationsmodul anzu-
schließen. Bitte beachten, dass die Installation des Daten-
kommunikationskabels korrekt vorgenommen wird.
Siehe separate Literatur Nr. RC8AC..
10
5 VA
1,3 VA
4-20 mA oder 0-20 mA
AC-1: 4 A (Ohmisch)
AC-15: 3 A (Induktive)
Manual RS8CX803 © Danfoss 04-2009
Bestellung
Typ
Funktion
EKC 316A
Überhitzungsregler
Datenkommunikationsmodul
EKA 173
(Zubehör, (FTT 10 Modul)
Datenkommunikationsmodul
EKA 175
(Zubehör), (RS 485 Modul)
Datenkommunikationsmodul
EKA 174
(Zubehör), (RS 485 Modul)
mit galvanischer Trennung
Temperaturfühler Pt 1000 Ohm / Druckmessumformer Typ AKS 33:
Siehe bitte Katalog RK0YG
ETS Ventile: Siehe bitte Datenblatt DKRCC.PD.VD1.A1.--
Datenkommunikation
< --------------- max. 5 m --------------->
L > 5 m, bitte Siehe Seite 14
Bestell.Nr.
084B7088
084B7092
084B7093
084B7124
EKC 316A
