Erster Start - Vacon 100 FLOW Applikationshandbuch

VACON · 12

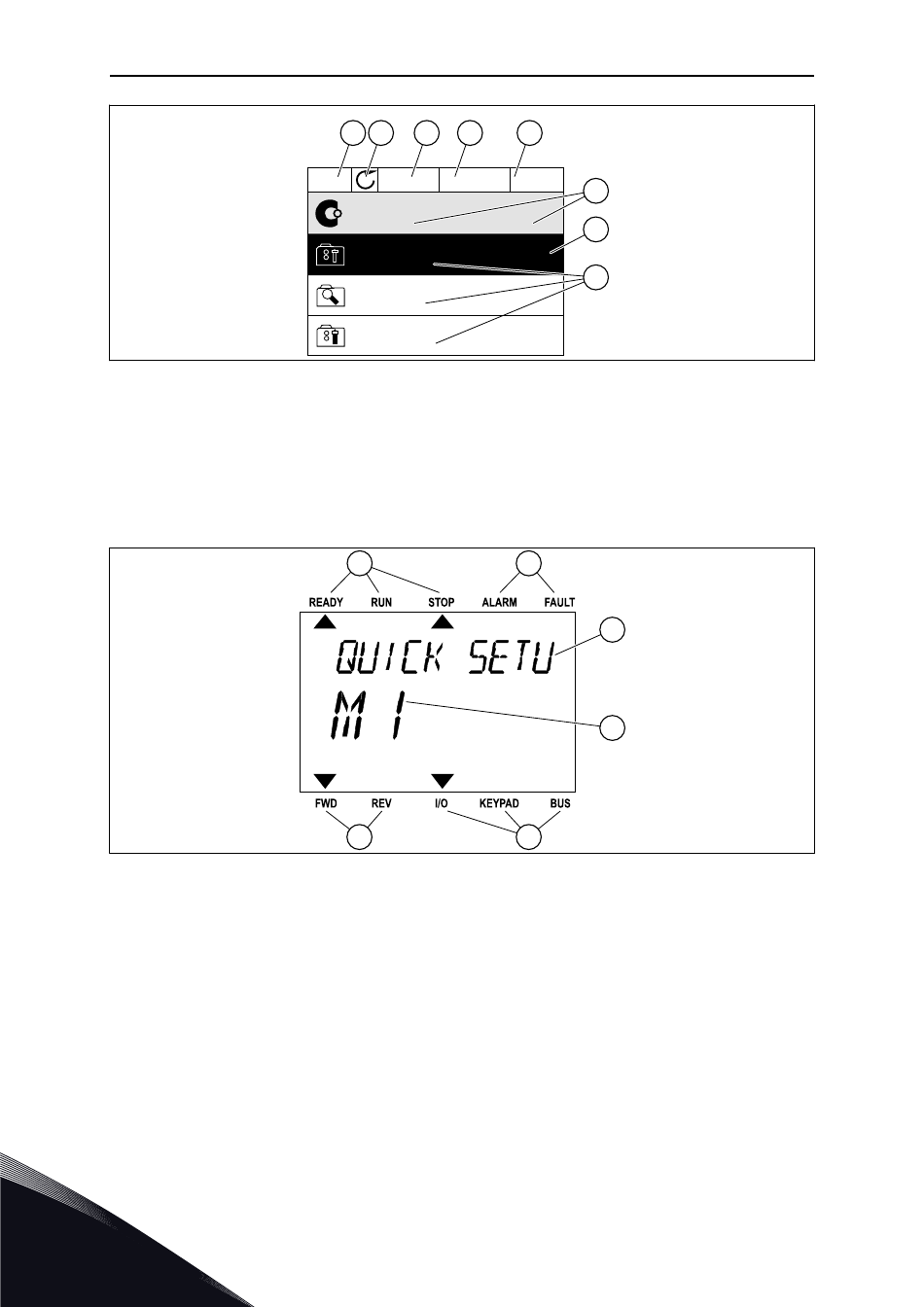

Abb. 2: Das Grafik-Display
A. Das erste Statusfeld: STOPP/BETRIEB
B. Die Drehrichtung des Motors
C. Das zweite Statusfeld: BEREIT/NICHT
BEREIT/FEHLER
D. Das Alarmfeld: ALARM/-
E. Das Steuerplatzfeld: PC/EA/
STEUERTAFEL/FELDBUS
Abb. 3: Das Text-Display Wenn der Text zu lang ist, läuft er automatisch durch das Display.
A. Die Statusanzeigen
B. Die Alarm- und Fehleranzeigen
C. Der Name der Gruppe oder des
Elements der aktuellen Position
1.3

ERSTER START

Nachdem Sie den Frequenzumrichter eingeschaltet haben, wird der Anlaufassistent
gestartet.
Der Anlaufassistent fordert Sie zur Eingabe der Daten auf, die der Umrichter zur Steuerung
Ihres Verfahrens benötigt.
1
A B C D
READY
STOP
Main Menu
ID:
Quick Setup
( 17 )
Monitor
( 5 )
Parameters
( 12 )
F. Das Positionsfeld: ID-Nummer des
G. Aktivierte Gruppe oder aktiviertes
H. Anzahl der Elemente in der betreffenden
A
F
D. Die aktuelle Position im Menü
E. Die Steuerplatzanzeigen
F. Die Drehrichtungsanzeigen
E
I/O
F
M1 G
H
Parameters und aktuelle Position im
Menü
Element
Gruppe
B
C
D
E
